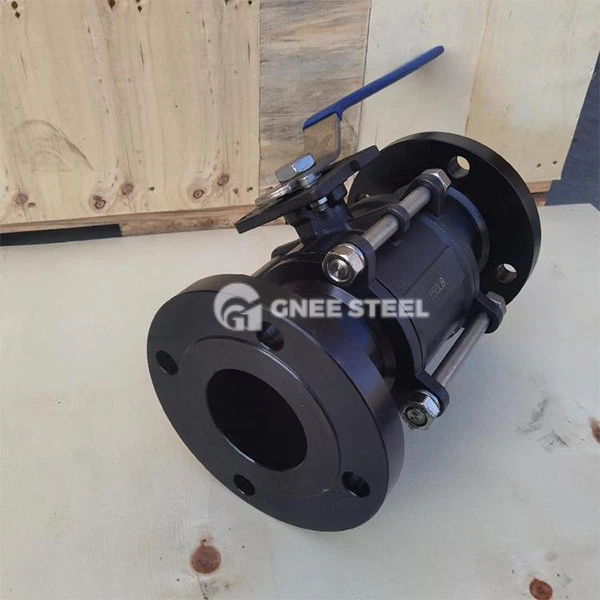

วาล์วลูกบอลแบบ 3-PC

วาล์วบอลแบบแปลนสามชิ้นเป็นวาล์วอุตสาหกรรมชนิดหนึ่งที่มีโครงสร้างแบบสลักเกลียวสามองค์ประกอบซึ่งเชื่อมต่อกับท่อผ่านหน้าแปลนเพื่อให้ได้การตัดและการควบคุมการไหลของของเหลวอย่างมีประสิทธิภาพ ลักษณะหลักของมันมีดังนี้:

องค์ประกอบเชิงโครงสร้าง

โครงสร้างร่างกายวาล์วสามองค์ประกอบ

Bonnets ซ้ายและขวา: เหล็กหล่อ (WCB) หรือสแตนเลส (CF8M) เชื่อมต่อกับตัววาล์วกลางผ่านสลักเกลียว;

ร่างกายวาล์วกลางร่างกายระดับกลาง: ห่อชุดลูกและซีลซึ่งสามารถถอดแยกชิ้นส่วนแยกต่างหากเพื่อการบำรุงรักษา

ระบบการเคลื่อนไหว

บอล: การออกแบบเส้นผ่านศูนย์กลางเต็มรูปแบบ (เส้นผ่านศูนย์กลางเท่ากันกับท่อ) การรักษาด้วยการแข็งตัวของพื้นผิวเพื่อเพิ่มความต้านทานการสึกหรอ

ที่นั่งลอยน้ำ: โครงสร้างที่โหลดไว้ล่วงหน้าของสปริงภายใต้แรงดันปานกลางกดลูกบอลโดยอัตโนมัติเพื่อให้ได้สองทิศทาง ที่นั่งลอยน้ำ: โครงสร้างที่โหลดไว้ล่วงหน้าสปริงการบีบอัดลูกบอลโดยอัตโนมัติภายใต้แรงดันปานกลางเพื่อให้ได้การปิดผนึกแบบสองทิศทาง

STEM: การออกแบบต่อต้านการป้องกันที่ติดตั้งที่ต่ำกว่ากล่องบรรจุโดยใช้กราไฟท์ที่ยืดหยุ่น + การบีบอัดสปริงสปริง

อินเตอร์เฟสการเชื่อมต่อหน้าแปลน

สอดคล้องกับ ANSI, DIN และหน้าแปลนมาตรฐานอื่น ๆ ความดันครอบคลุม PN16 ~ PN64 (คลาส 150 ~ 400)



วาล์วลูกบอลแบบ 3-PC



คุณสมบัติ

การบำรุงรักษาแบบถอดได้

โครงสร้างสามชิ้นช่วยให้การถอดฝากระโปรงและการเปลี่ยนซีลได้โดยไม่ต้องตัดการเชื่อมต่อไปป์ไลน์

ความต้านทานการไหลต่ำและการไหลเวียนที่มีประสิทธิภาพ

ค่าสัมประสิทธิ์ความต้านทานการไหลของการออกแบบแบบเต็มน้อยกว่าหรือเท่ากับ 0.08 การสูญเสียการไหลใกล้กับศูนย์

การบังคับใช้ที่หลากหลาย

ช่วงอุณหภูมิ: -29 องศา ~ 350 องศา (ซีลอ่อน) / -196 องศา ~ 550 องศา (ซีลฮาร์ดโลหะ);

สื่อที่ใช้งานได้: น้ำ, น้ำมันสื่อของการใช้งาน: น้ำ, น้ำมัน, สารละลายกรดและอัลคาไลและสื่อพิเศษเช่นออกซิเจนและเอทิลีน

การเปิดและปิดการซ้อมรบอย่างรวดเร็ว

การหมุน 90 องศาเพื่อให้ได้การเปิด/ปิดเต็มคู่มือสนับสนุนคู่มือนิวเมติกหรือแอคทูเอเตอร์ไฟฟ้า

แอปพลิเคชัน

• การผลิตสารเคมี: การควบคุมการนำเข้าและส่งออกของเครื่องปฏิกรณ์สื่อการกัดกร่อน (กรด/อัลคาไล) การขนส่ง;
• ท่อส่งพลังงาน: การรวบรวมและส่งน้ำมันและก๊าซ, สถานี LNG สถานีความดันสูง
• อุปกรณ์บำบัดสิ่งบำบัดน้ำเสียสิ่งแวดล้อมท่อน้ำทะเล
• อาหารและเภสัชกรรม: การควบคุมของเหลวปลอดเชื้อ (มีร่างกายวาล์วขัดเงา)
