คำอธิบายผลิตภัณฑ์
double esscentric v - พอร์ตบอลวาล์ว คือ โลหะ - ปิดผนึกวาล์วควบคุมไปป์ไลน์อุตสาหกรรมที่ปิดผนึก ใช้เป็นหลักในอุตสาหกรรมเช่น เหล็กอลูมิเนียมและการผลิตไฟฟ้า. มันถูกออกแบบมาสำหรับ เงื่อนไขการบริการที่รุนแรงรวมทั้งก๊าซน้ำมันและสื่อที่มีอนุภาคของแข็ง พร้อมข้อกำหนดมาตรฐานที่ครอบคลุม DN40 ถึง DN1600.
คุณสมบัติ
1. การปิดผนึกคู่ (Valve Core & Seat) - Dual - การก่อสร้างโลหะสำเร็จ การปิดผนึกวงแหวนทรงกลมโลหะแข็ง สร้างความมั่นใจ fireproof และการระเบิด - หลักฐานการพิสูจน์ผลงาน.
2. กลไกการปิดผนึกแน่น - สัมผัสเส้นทรงกลม ระหว่างแกนวาล์วและที่นั่งรวมกับ ความผิดปกติ 3 มิติ บรรลุ ศูนย์รั่วไหล.
3. การออกแบบการชดเชย - คู่ปิดผนึกรวมถึง ค่าตอบแทนชดเชย. เมื่อการสึกหรอเกิดขึ้นเมื่อเวลาผ่านไปเพียงคลาย จำกัด สลักเกลียวที่ด้านข้างของล้อ ปิดวาล์วต่อไปเล็กน้อยและรักษาการปิดผนึกที่เชื่อถือได้ยืดอายุการใช้งาน
4. ที่นั่งเปลี่ยนได้ - แขนบีบอัด สามารถลบออกเพื่อปรับหรือเปลี่ยนที่นั่งเพื่อให้สามารถใช้วาล์วต่อไปได้ ซึ่งจะหลีกเลี่ยงปัญหาทั่วไปของ การเปลี่ยนวาล์วทั้งหมด เนื่องจากความล้มเหลวของตราประทับ
ข้อกำหนดผลิตภัณฑ์
ช่วงขนาด:DN25 ~ 900 มม. NPS1 "~ 36"
ความดัน:PN1.0 ~ 25MPA Class150 ~ 1500
วัสดุร่างกาย:cf8, cf8m, cf3, cf3m, a 890 4 a, เหล็กอัลลอยด์
การดำเนินการ:คู่มือ, เวิร์มเกียร์, ไฮดรอลิก, ไฟฟ้า, นิวเมติก, ไฟฟ้า - ไฮดรอลิก ฯลฯ
มาตรฐาน: ANSI, API, DIN, EAC, JIS, CE, ISO, EN, GB

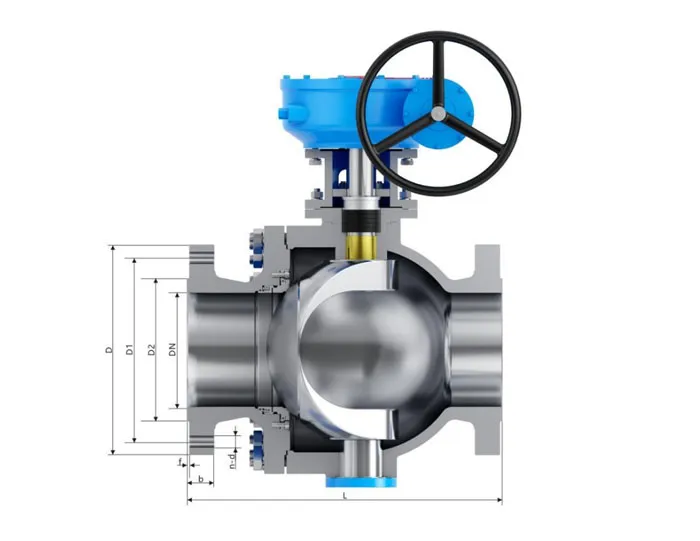

| ความดัน CL | เส้นผ่าศูนย์กลาง | ขนาด (มม.) | ||||||||
| DN | NPS | L | D | D1 | D2 | n-d | b | f | ||
| หน้าแปลน | BW | |||||||||
| คลาส 900 PN150 | 50 | 2 | 368 | 368 | 216 | 165.1 | 92 | 8-Φ26 | 38.5 | 7 |
| 65 | 2.5 | 419 | 419 | 244 | 190.5 | 105 | 8-Φ29 | 41.5 | 7 | |
| 80 | 3 | 381 | 381 | 241 | 190.5 | 127 | 8-Φ26 | 38.5 | 7 | |
| 100 | 4 | 457 | 457 | 292 | 234.9 | 157 | 8-Φ32 | 44.5 | 7 | |
| 125 | 5 | 559 | 559 | 349 | 279.4 | 186 | 8-Φ35 | 51 | 7 | |
| 150 | 6 | 610 | 610 | 381 | 317.5 | 216 | 12-Φ32 | 56 | 7 | |
| 200 | 8 | 737 | 737 | 470 | 393.7 | 270 | 12-Φ39 | 63.5 | 7 | |
| 250 | 10 | 838 | 838 | 545 | 469.9 | 324 | 16-Φ39 | 70 | 7 | |
| 300 | 12 | 965 | 965 | 610 | 533.4 | 381 | 20-Φ39 | 79.5 | 7 | |
| 350 | 14 | 1029 | 1029 | 640 | 558.8 | 413 | 20-Φ42 | 86 | 7 | |
| 400 | 16 | 1130 | 1130 | 705 | 615.9 | 470 | 20-Φ45 | 89 | 7 | |
| 450 | 18 | 1219 | 1219 | 785 | 686 | 533 | 20-Φ51 | 102 | 7 | |
| 500 | 20 | 1321 | 1321 | 855 | 749.5 | 584 | 20-Φ55 | 108 | 7 | |
| 600 | 24 | 1549 | 1549 | 1040 | 901.5 | 692 | 20-Φ68 | 140 | 7 | |
| ความดัน CL | เส้นผ่าศูนย์กลาง | ขนาด (มม.) | ||||||||
| DN | NPS | L | D | D1 | D2 | n-d | b | f | ||
| หน้าแปลน | BW | |||||||||
| คลาส 1500 PN260 | 25 | 1 | 254 | 254 | 150 | 101.6 | 51 | 4-Φ26 | 28.5 | 7 |
| 40 | 1.5 | 305 | 305 | 180 | 123.6 | 73 | 4-Φ29 | 32 | 7 | |
| 50 | 2 | 368 | 368 | 215 | 165.1 | 92 | 8-Φ26 | 38.5 | 7 | |
| 65 | 2.5 | 419 | 419 | 245 | 190.5 | 105 | 8-Φ29 | 41.5 | 7 | |
| 80 | 3 | 470 | 470 | 265 | 203.2 | 127 | 8-Φ32 | 48 | 7 | |
| 100 | 4 | 546 | 546 | 310 | 241.3 | 157 | 8-Φ35 | 54 | 7 | |
| 125 | 5 | 673 | 673 | 375 | 292.1 | 186 | 8-Φ42 | 73.5 | 7 | |
| 150 | 6 | 705 | 705 | 394 | 317.5 | 216 | 12-Φ39 | 83 | 7 | |
| 200 | 8 | 832 | 832 | 483 | 393.7 | 270 | 12-Φ45 | 92 | 7 | |
| 250 | 10 | 991 | 991 | 585 | 482.6 | 324 | 12-Φ51 | 108 | 7 | |
| 300 | 12 | 1130 | 1130 | 675 | 571.5 | 381 | 16-Φ54 | 124 | 7 | |
| 350 | 14 | 1257 | 1257 | 750 | 635 | 413 | 16-Φ60 | 133.5 | 7 | |
| 400 | 16 | 1384 | 1384 | 825 | 705 | 470 | 16-Φ68 | 146.5 | 7 | |
| 450 | 18 | 1537 | 1537 | 915 | 774.5 | 533.5 | 16-Φ74 | 162 | 7 | |
| 500 | 20 | 1664 | 1664 | 985 | 832 | 584.5 | 16-Φ80 | 178 | 7 | |
