คำอธิบายผลิตภัณฑ์

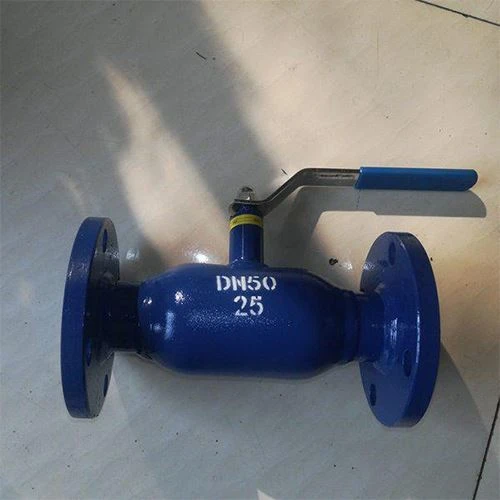

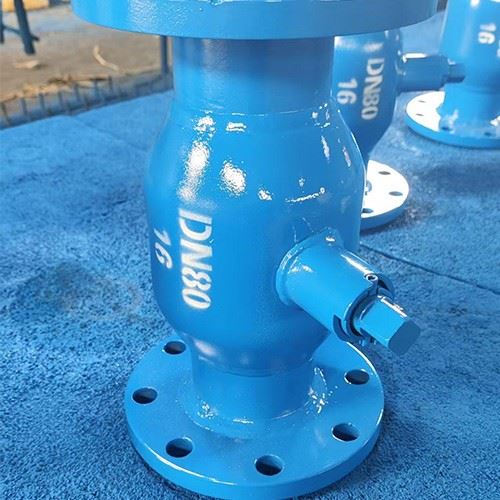

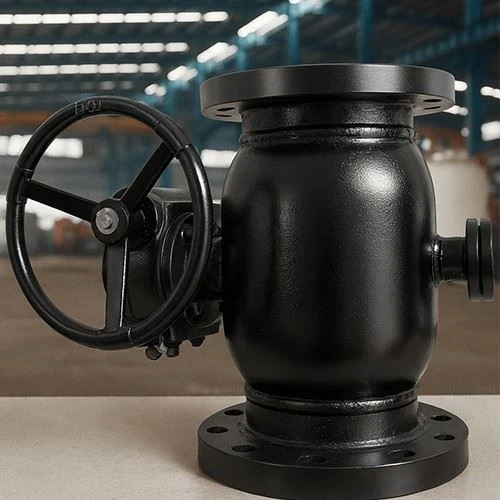

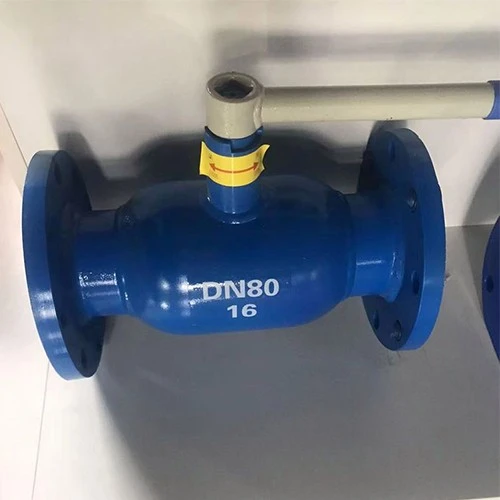

บอลวาล์วหน้าแปลนเชื่อมเต็มเป็นผลิตภัณฑ์ประหยัดพลังงาน-ที่ยอดเยี่ยมและเป็นมิตรกับสิ่งแวดล้อม คุณสมบัติหลักคือการรั่วไหลภายในอาจถึงสถานะ "การรั่วไหลเป็นศูนย์" เมื่อปิดวาล์ว ช่วยลดการสูญเสียพลังงาน สิ่งนี้ช่วยปรับปรุงประสิทธิภาพการใช้พลังงานและความแม่นยำของการสูบจ่ายความร้อนได้อย่างมาก วาล์วประกอบด้วยตัววาล์วที่เชื่อมทั้งตัวและปะเก็นเทฟลอนเสริมคาร์บอน- ช่วยให้ทำงานบ่อยครั้งและมีอายุการใช้งานยาวนานแม้ในที่ที่มีสิ่งสกปรกและสารเคมี ลูกกลมสแตนเลสบดละเอียดช่วยให้เปิดและปิดได้อย่างราบรื่นเป็นเวลาหลายปี รับประกันการทำงานที่เชื่อถือได้ ผลิตภัณฑ์นี้มีการใช้กันอย่างแพร่หลายในท่อส่งระยะไกล-ในเครือข่ายก๊าซธรรมชาติ น้ำมัน เครื่องทำความร้อน เคมี และพลังงานความร้อน เพื่อเป็นอุปกรณ์ควบคุมสำหรับการเปิดและปิด เมื่อเปรียบเทียบกับผลิตภัณฑ์ที่คล้ายกันในอุตสาหกรรมเดียวกัน จะมีตัววาล์วที่เล็กกว่าและมีรูปลักษณ์ที่สวยงามกว่า
ข้อมูลจำเพาะของผลิตภัณฑ์
ระดับความดัน: 150~600LB, 1.6MPa~4.0MPa
ข้อมูลจำเพาะของผลิตภัณฑ์: 1/2"-40", DN15-1000mm
วัสดุผลิตภัณฑ์: WCB, A105, F11, F22, F304, F316, CF8, CF8M, WCC หรือเลือกตามความต้องการของลูกค้า
อุณหภูมิที่ใช้งานได้: -29 องศา น้อยกว่าหรือเท่ากับ t น้อยกว่าหรือเท่ากับ 150 องศา (อุณหภูมิแตกต่างกันไปขึ้นอยู่กับวัสดุตัววาล์วและวัสดุพื้นผิวการปิดผนึก)
สื่อที่ใช้งานได้: น้ำ น้ำมัน ก๊าซธรรมชาติ และสื่อที่เป็นกรด/ด่าง ฯลฯ
วิธีการกระตุ้น: ไฟฟ้า, เกียร์ธรรมดา, เฟืองตัวหนอน, เฟืองขับ ฯลฯ
มาตรฐานการดำเนินการ
รหัสการออกแบบ: API 6D, ASME B 16.34
ความดัน-พิกัดอุณหภูมิ: ASME B16.34, API 608
ความยาวโครงสร้าง: ASME B16.10, GB12221
ประเภทหน้าแปลนและขนาด: ASME B16.47, ASME B16.5, MSS SP-4, BS, DIN, JIS, GB, JB, HG, SH
การตรวจสอบและทดสอบ: API 598, API 6D, GB13927
การทดสอบความทนไฟ: API 607, API 6FA

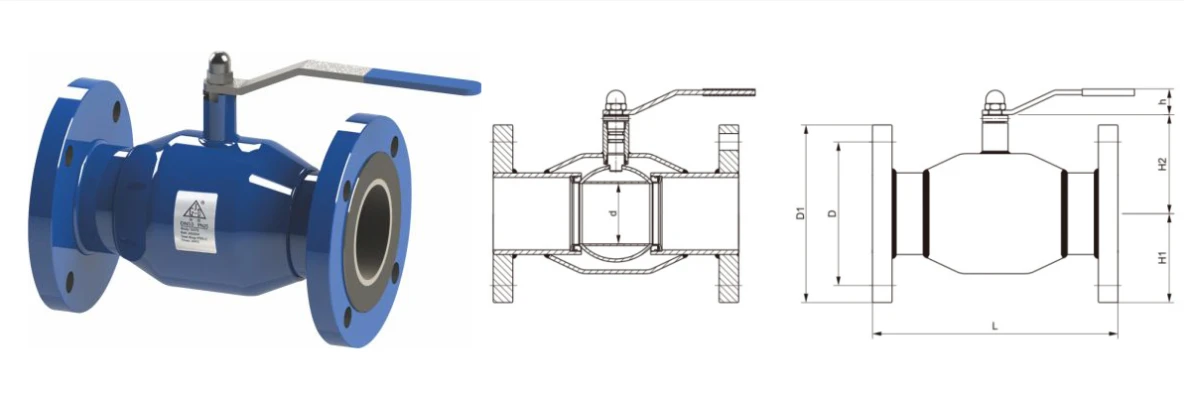

มิติการเชื่อมต่อภายนอกหลักDN15- 600มม
| ดีเอ็น | L | Ød | D1 | D | H1 | H2 | h |
| 15 | 240±2 | 10 | 95 | 65 | 47.5 | 69 | 20 |
| 20 | 240±2 | 15 | 105 | 75 | 52.5 | 70 | 20 |
| 25 | 270±2 | 20 | 115 | 85 | 57.5 | 79 | 25 |
| 32 | 270±2 | 25 | 140 | 100 | 70 | 83.5 | 25 |
| 40 | 310±2 | 32 | 150 | 110 | 75 | 100 | 27 |
| 50 | 310±2 | 40 | 165 | 125 | 82.5 | 106.5 | 27 |
| 65 | 310±3 | 50 | 185 | 145 | 92.5 | 129.5 | 38 |
| 80 | 310±3 | 65 | 200 | 160 | 100 | 142 | 38 |
| 100 | 335±3 | 80 | 235 | 190 | 117.5 | 155 | 38 |
| 125 | 360±3 | 100 | 270 | 220 | 135 | 199.5 | 129 |
| 150 | 400±3 | 123 | 300 | 250 | 150 | 219 | 129 |
| 200 | 530±3 | 150 | 360 | 310 | 180 | 276.5 | 221 |
| 250 | 645±3 | 200 | 425 | 370 | 212.5 | 336.5 | 221 |
| 300 | 699±4 | 250 | 485 | 430 | 242.5 | 374 | 250 |
| 350 | 762±4 | 300 | 555 | 490 | 277.5 | 361.5 | 305 |
| 400 | 838±4 | 350 | 620 | 550 | 310 | 401 | 305 |
| 450 | 914±4 | 350 | 670 | 600 | 335 | 406 | 362 |
| 500 | 991±5 | 400 | 730 | 660 | 365 | 457.5 | 370 |
| 600 | 1143±5 | 500 | 845 | 770 | 422.5 | 524 | 370 |
การใช้งาน
สภาพการทำงานที่เหมาะสม
1. City Gas: ท่อส่งก๊าซธรรมชาติ ท่อหลัก และท่อส่งก๊าซสาขา ฯลฯ
2. การทำความร้อนจากส่วนกลาง: ท่อส่งออก สายไฟหลัก และสายแยกของอุปกรณ์ทำความร้อนขนาดใหญ่-
3. เครื่องแลกเปลี่ยนความร้อน: ท่อและการเปิด/ปิดวงจร
4. โรงงานเหล็ก: ท่อส่งของเหลวต่างๆ ท่อปล่อยก๊าซเสีย ท่อส่งก๊าซและความร้อน และท่อจ่ายเชื้อเพลิง
5. อุปกรณ์อุตสาหกรรมต่างๆ: ท่อบำบัดความร้อนต่างๆ และท่อก๊าซอุตสาหกรรมและท่อความร้อนต่างๆ
