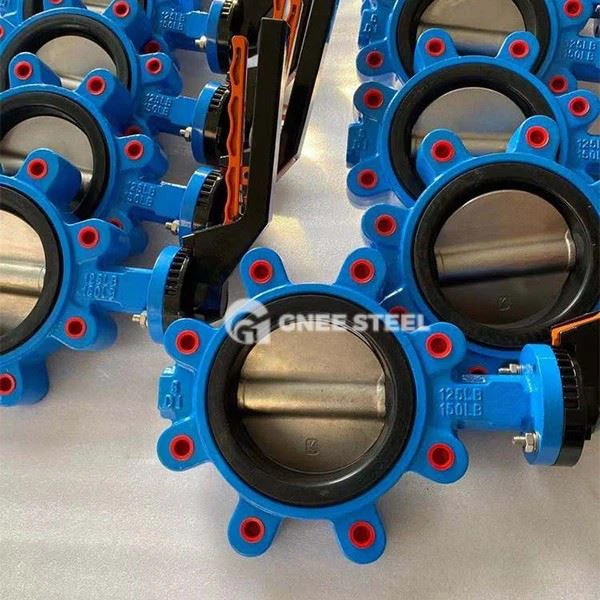

วาล์วผีเสื้อ Wafer lug ประเภท

‌wafer lug valve butterfly ‌ เป็นวาล์วผีเสื้อที่รวมการเชื่อมต่อเวเฟอร์กับโครงสร้าง lug มันถูกจับระหว่างหน้าแปลนสองท่อโดยกระดุมเพื่อให้ได้การเปิดอย่างรวดเร็วและการปิดและการควบคุมการไหล คุณสมบัติหลักของมันคือมันมีทั้งความกะทัดรัดของวาล์วเวเฟอร์และความเสถียรในการติดตั้งของโครงสร้าง lug มันเหมาะสำหรับการควบคุมของเหลวความดันกลางและต่ำในปิโตรเลียมเคมีการต่อเรือและอุตสาหกรรมอื่น ๆ (ความดันน้อยกว่าหรือเท่ากับ 10mpa เส้นผ่านศูนย์กลาง DN40 ~ 2000 มม.)

คุณสมบัติโครงสร้างหลัก
‌ วิธีการเชื่อมต่อ ‌
body Body เวเฟอร์ ‌: ร่างกายวาล์วไม่มีหน้าแปลนอิสระและได้รับการแก้ไขผ่านหน้าแปลนท่อโดยกระดุมประหยัดพื้นที่การติดตั้งและค่าใช้จ่ายวัสดุ
‌ การออกแบบการเพิ่มประสิทธิภาพ lug ‌: lugs (รูเกลียวหรือผ่านรู) จะถูกเพิ่มเข้ากับทั้งสองด้านของร่างกายวาล์วและสลักเกลียวจะยึดโดยตรงกับหน้าแปลนท่อเพื่อปรับปรุงความต้านทานแผ่นดินไหวและความเสถียรของแรงดันสูง (เหมาะสำหรับสภาพการทำงาน PN10MPA)
‌ แผ่นผีเสื้อและซีล ‌

แผ่นผีเสื้อใช้โครงสร้างกึ่งกลางหรือโครงสร้างผิดปกติและพื้นผิวสามารถเชื่อมด้วยโลหะผสมแข็ง (เช่นสแตนเลส + อัลลอยด์โคบอลต์) ซึ่งเหมาะสำหรับอนุภาคขนาดกลาง
ซีลสามารถเป็นซีลอ่อน (ยางไนไตรล์\/PTFE, อุณหภูมิน้อยกว่าหรือเท่ากับ 120 องศา) หรือซีลแข็ง (โครงสร้างโลหะหลายชั้นความต้านทานอุณหภูมิ 425 องศา)
‌drive Mode‌
รองรับการทำงานด้วยตนเอง, Worm Gear, AUMATIC หรือ ELECTRIC เมื่อขับเคลื่อนด้วยไฟฟ้าการควบคุมมุมที่แม่นยำสามารถทำได้ผ่านตัวลด (ข้อผิดพลาดในการเปิดน้อยกว่าหรือเท่ากับ 2%)



วาล์วผีเสื้อ Wafer lug ประเภท



ข้อดีและข้อเสียของวาล์วผีเสื้อเวเฟอร์ประเภทลุค

ข้อดี

การติดตั้งง่าย: ไม่จำเป็นต้องมีหน้าแปลนเพิ่มเติมและเวลาการติดตั้งจะลดลง 40% เมื่อเทียบกับวาล์วผีเสื้อหน้าแปลนแบบดั้งเดิมซึ่งเหมาะอย่างยิ่งสำหรับโครงการปรับปรุงที่มีพื้นที่ จำกัด

ความเสถียรสูง: โครงสร้าง lug กระจายแรงเฉือนของสลักเกลียวและความต้านทานแผ่นดินไหวดีกว่าของวาล์วผีเสื้อเวเฟอร์ธรรมดา 38

ความต้านทานการไหลต่ำ: การออกแบบร่างกายวาล์วที่มีความคล่องตัวมีการสูญเสียความดันเพียง 1\/3 ของวาล์วประตูเมื่อเปิดอย่างเต็มที่ซึ่งเหมาะสำหรับสถานการณ์การไหลขนาดใหญ่

ข้อเสีย

ข้อกำหนดการสอบเทียบที่สูง: การเบี่ยงเบนศูนย์กลางของหน้าแปลนเกินกว่า 0 5 มม. ซึ่งสามารถนำไปสู่แรงที่ไม่สม่ำเสมอบนสลักเกลียวและต้องมีการปรับที่แม่นยำ

การบำรุงรักษาที่ จำกัด : เมื่อโครงสร้างการดึงถูกถอดประกอบสลักเกลียวทั้งหมดจะต้องคลายกันพร้อมกันและประสิทธิภาพการบำรุงรักษาต่ำกว่าวาล์วผีเสื้อหน้าแปลน

สถานการณ์แอปพลิเคชันทั่วไป

ปิโตรเคมี
สื่อการกัดกร่อน (เช่นการควบคุมการส่งผ่านก๊าซที่มีซัลเฟอร์) โครงสร้างซีลแข็งนั้นทนต่อการกัดเซาะและมีอายุการใช้งาน 100, 000 ช่องเปิดและการปิด

การขนส่งและนอกชายฝั่ง
การออกแบบขนาดกะทัดรัดเหมาะสำหรับท่อแคบ ๆ ในห้องเครื่องยนต์และวัสดุสแตนเลสที่ทนต่อการกัดกร่อนของสเปรย์เกลือทำให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาว บริการน้ำ
การควบคุมการไหลของแหล่งน้ำและท่อระบายน้ำ, ซีลนุ่มยางเพื่อให้เกิดการรั่วไหลเป็นศูนย์ (ระดับการรั่วไหลถึงระดับ ISO5208 A)
