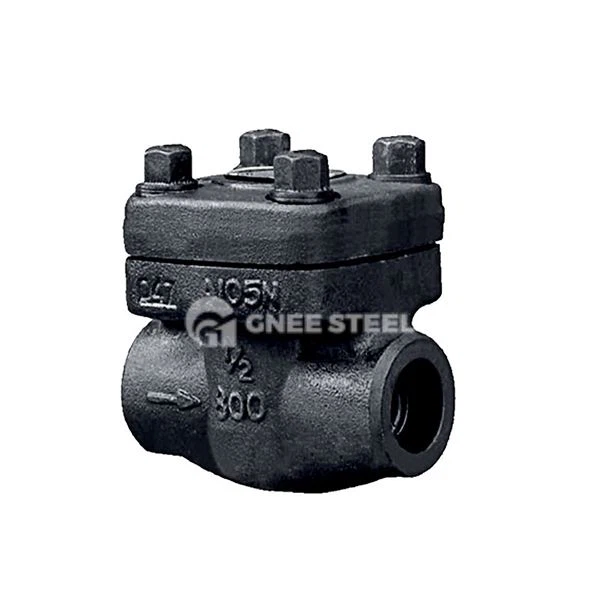

วาล์วตรวจสอบลูกสูบปลอมแปลง

วาล์วตรวจสอบลูกสูบปลอมแปลง (i . e . วาล์วตรวจสอบการยก) เป็นวาล์วทางเดียวแรงดันสูงที่ผลิตโดยการปลอมเทคโนโลยี . ข้อมูลจำเพาะทางเทคนิคของมันอย่างเคร่งครัดตามระบบมาตรฐานอเมริกันอย่างเคร่งครัดและเหมาะสำหรับสภาพการทำงานที่รุนแรง

โครงสร้าง:
กระบวนการปลอม
ร่างกายวาล์วฝาครอบวาล์วและชิ้นส่วนที่มีแรงดันอื่น ๆ เกิดขึ้นโดยการปลอมเพื่อกำจัดข้อบกพร่องของรูขุมขนของการหล่อโครงสร้างโลหะมีความหนาแน่นและความแข็งแรงเชิงกลเพิ่มขึ้น 20%-30%.}
โครงสร้างลูกสูบ
แผ่นดิสก์วาล์ว (ลูกสูบ): เลื่อนขึ้นและลงตามแนวตรงกลางแนวตั้งของร่างกายวาล์วและขึ้นอยู่กับแรงดันย้อนกลับของน้ำหนักตัวเอง + ขนาดกลางที่จะปิดผนึกเมื่อปิด;
คู่มือปลอกแขน: โครงสร้างคู่มือภายในที่มีความแม่นยำในวงแหวนเพื่อให้แน่ใจว่าความเสถียรของวิถีการเคลื่อนที่ของดิสก์วาล์ว;
Sealing Surface: คาร์ไบด์ที่ทำจากโคบอลต์แบบซ้อนทับ (เช่น Stellite), ความแข็ง HRC มากกว่าหรือเท่ากับ 55, การกัดเซาะและความต้านทานอุณหภูมิสูง;
ฝาครอบวาล์วปิดผนึกด้วยตนเอง: สภาพการทำงานแรงดันสูง (ชั้นเรียนมากกว่าหรือเท่ากับ 600lb) ใช้ซีลแรงดันแน่นด้วยความดันความดันภายในที่สูงขึ้นยิ่งซีลที่เชื่อถือได้มากขึ้น .

‌design and Manufacturing‌
‌ มาตรฐานมาตรฐาน ‌: API 6D (วาล์วท่อ), API 602 (วาล์วเหล็กปลอม);

ความยาวโครงสร้าง ‌: ANSI B16.10;

การเชื่อมต่อหน้าแปลน ‌: ANSI B16 . 5 (หน้าแปลน RF/FF)
material และความดัน ‌
material วัสดุร่างกาย ‌ ASTM A105 (เหล็กกล้าคาร์บอน), ASTM A182 F22/F91 (เหล็กกล้าอัลลอย);

ระดับความดัน ‌: คลาส 150-2500 lb;

ช่วงอุณหภูมิ ‌ -29 องศา -570 องศา (โลหะผสมอุณหภูมิสูงสามารถถึง 800 องศา) .
‌ ข้อกำหนดการตรวจสอบ ‌
‌ การทดสอบ ‌: API 598 (ซีลก๊าซแรงดันสูง + การทดสอบความแข็งแรงของเหลว);

การทดสอบแบบไม่ทำลาย ‌: การตรวจจับข้อบกพร่องของ UT/RT 100% ตามการถูกตีบตาม ASME B 16.34.}



วาล์วตรวจสอบลูกสูบปลอมในสต็อก



 ข้อดี
‌ ความน่าเชื่อถือความดันสูง ‌
ความต้านทานแรงดึงของการตีโต้มากกว่าหรือเท่ากับ 485mpa ความสามารถในการรับแรงดันถึงระดับ 2500lb (42MPa);

การปิดผนึกระยะยาว ‌
พื้นผิวการปิดผนึกของคาร์ไบด์ทนต่อการพังทลายของอนุภาคและอายุการใช้งานของมันคือ 3-5 นานกว่าวาล์วธรรมดา

การป้องกันความปลอดภัยและการรั่วไหล
โครงสร้างฝาครอบวาล์วปิดผนึกตนเองช่วยลดความเสี่ยงของการรั่วไหลของหน้าแปลนกลาง

การบำรุงรักษาง่าย ‌
การออกแบบแบบแยกส่วนรองรับการเปลี่ยนแผ่นดิสก์วาล์วออนไลน์และวงแหวนปิดผนึก .

 แอปพลิเคชัน ‌
พลังงานและพลังงาน ‌
ระบบไอเสียกังหัน (ป้องกันการไหลย้อนกลับของไอน้ำไม่ให้เกิดอุบัติเหตุเกินกว่า);
เต้าเสียบปั๊มฟีดหม้อไอน้ำ (ไปป์ไลน์แรงดันสูงเหนือคลาส 1500lb) .
ปิโตรเคมี
น้ำมันดิบท่อส่งแรงดันสูง (ความต้านทานการกัดกร่อนกำมะถัน, วัสดุ F91/F22);
Inlet และ Outlet เครื่องปฏิกรณ์ไฮโดรเจน (ความต้องการซีลน้อยกว่าหรือเท่ากับ 0 . 01% อัตราการรั่วไหล)
อุปกรณ์ระดับสูง ‌
แพลตฟอร์มการขุดเจาะทะเลลึกระบบควบคุมไฮดรอลิก (ทนต่อแรงดันเต้นแรง 350 บาร์);
ระบบเติมน้ำมันเชื้อเพลิงอากาศยาน (-196 ระดับการทำงานของความเย็นลึกลงไป) .
