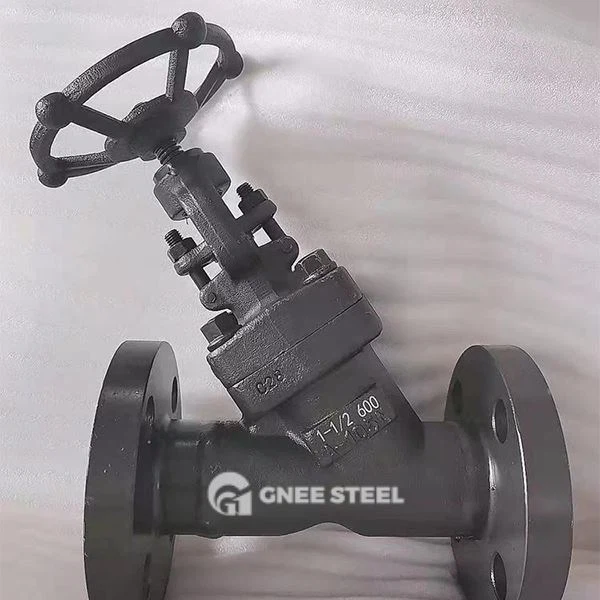

คำอธิบายวาล์ว Y Globe Forged
Forged Y Globe Valve เป็นวาล์วที่ออกแบบมาเป็นพิเศษพร้อมร่างรูปตัว y ดังนั้นชื่อของมัน วาล์วประเภทนี้มักใช้ในระบบท่อเพื่อควบคุมทิศทางการไหลและอัตราการไหลของของเหลว (เช่นน้ำไอน้ำน้ำมัน ฯลฯ ) เมื่อเปรียบเทียบกับวาล์วลูกโลกแบบตรงแบบดั้งเดิมวาล์ว Y-globe มีความต้านทานการไหลที่เล็กลงและประสิทธิภาพการไหลที่ดีขึ้นและเหมาะสำหรับความแตกต่างของแรงดันสูงและสภาพแวดล้อมการทำงานของอัตราการไหลสูง
คุณสมบัติโครงสร้าง:
การออกแบบช่องสัญญาณรูปทรง
ช่องทางร่างกายวาล์วคือมุมเอียง 45 องศา (รูปตัว y) เพื่อให้ได้เส้นทางการไหลใกล้กับเส้นตรงลดความต้านทานของของเหลวและสื่อบนพื้นผิวการปิดผนึกของการกัดเซาะอย่างมีนัยสำคัญ
ที่นั่งที่ตั้งอยู่ในลำคอของร่างกายวาล์วพื้นผิวการปิดผนึกใช้โครงสร้างรูปกรวยเพื่อลดการเก็บรักษาที่ไม่บริสุทธิ์และปกป้องพื้นผิวการปิดผนึก
วัสดุร่างกายวาล์วปลอมแปลง
ตัววาล์วทำจากเหล็กปลอม (เช่น A105, F22, F91 ฯลฯ ) ผ่านกระบวนการปลอมเพื่อเพิ่มความหนาแน่นของวัสดุและความแข็งแรงเชิงกลที่เหมาะสมสำหรับอุณหภูมิสูงและสภาพแวดล้อมความดันสูง
เมื่อเทียบกับวาล์วหล่อวาล์วเหล็กปลอมมีความสามารถในการรับแรงดันสูงกว่า (สูงถึงระดับ 2500lb/42mpa) และความต้านทานการกัดเซาะ
ข้อกำหนดวาล์ว Y Globe Forged
◆เส้นผ่านศูนย์กลาง: DN10 ~ DN100 (3/8 "-4")
◆ความดัน: PN160 ~ PN760 (1680lb, 2680lb ถึง 4500lb, เกรดมาตรฐาน, เกรดพิเศษ, เกรด X-Rated)
◆ลักษณะการไหล:
การเปิดอย่างรวดเร็ว
◆โครงสร้าง: การปลอมโดยรวม Y (ผลิตภัณฑ์ที่นำเข้าคล้ายกัน: Velan, Conval, Edward ฯลฯ )
◆วัสดุร่างกาย:
A105,12CR1MOV, F22, F91, F92,316L ฯลฯ
◆แอปพลิเคชัน: ระบบไอน้ำหลัก, ท่อบายพาสแรงดันสูง, ระบบ reheater, ท่อไอน้ำหม้อไอน้ำอย่างรวดเร็ว
ระบบระบบสกัดไอน้ำ
วาล์ว Y Globe ในสต็อก
ข้อดี
การออกแบบการปิดผนึกตนเอง
การใช้ฝากระโปรงแบบเกลียวหรือโครงสร้างฝากระโปรงตัวเองที่แน่นหนายิ่งขึ้นความดันที่สูงขึ้นการปิดผนึกที่เชื่อถือได้มากขึ้น
พื้นผิวการปิดผนึกมักจะซ้อนทับกับโลหะผสม Stellite เพื่อเพิ่มความต้านทานต่อการต่อสู้และการกัดเซาะ
การออกแบบการควบคุมปริมาณแบบคู่
พื้นผิวการควบคุมปริมาณที่สองกระจายพลังงานปานกลางและลดการกัดเซาะโดยตรงของพื้นผิวการปิดผนึกหลัก
ความต้านทานการไหลต่ำ
โครงสร้าง DC ช่วยลดการสูญเสียความดันและเหมาะสำหรับสื่ออัตราการไหลสูง (เช่นน้ำไอน้ำ)
