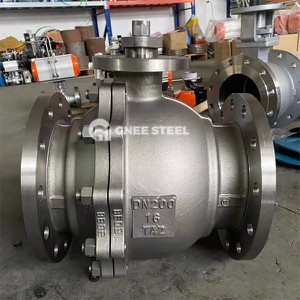

API 6D Manual Ball Valve ทำงานด้วยการหมุนลูกด้วยตนเอง (ผ่าน handwheel หรือคันโยก) เพื่อเปิด/ปิดวาล์ว ในฐานะอุปกรณ์ควบคุมของเหลวเชิงกลมีข้อเสนอ:
การทำงานที่มีน้ำหนักเบาพร้อมการออกแบบขนาดกะทัดรัด
ความสามารถขนาดเส้นผ่าศูนย์กลางขนาดใหญ่ (สูงถึง 48 ")
การปิดผนึกที่เชื่อถือได้ด้วยโครงสร้างที่เรียบง่าย
การบำรุงรักษาง่าย
ตัวเอง - การทำความสะอาดพื้นผิวการปิดผนึก (ภูมิคุ้มกันต่อการกัดเซาะสื่อ)
หลักการทำงาน:
กระบวนการเปิด:
สถานะปิด: ลูกบอลถูกกดกลไกกับที่นั่งโดยก้านวาล์ว
การหมุนรอบล้อทวนเข็มนาฬิกาย้อนกลับการเคลื่อนไหวของลำต้นปล่อยลูกบอลจากที่นั่ง
ยกร่องเกลียวของ STEM อย่างต่อเนื่องพร้อมพินไกด์
ตำแหน่งเปิดเต็ม: ลำต้นถึงขีด จำกัด การยกในขณะที่ลูกบอลจัดเรียงอย่างเต็มที่กับเส้นทางการไหล
กระบวนการปิด:
การหมุนตามเข็มนาฬิกาช่วยลดลำต้นปลดปล่อยลูกบอลจากที่นั่ง
การหมุนอย่างต่อเนื่องผ่านร่อง helical/คู่มือพินซิงโครไนซ์ 90 องศาก้าน - การเคลื่อนไหวของลูกบอล
ใกล้ - ตำแหน่งปิด: บอลเสร็จสิ้นการหมุน 90 องศาโดยไม่ต้องติดต่อที่นั่ง
เทิร์นสุดท้ายกลไกก้นมุมก้นของก้นกับลูกบอลเพื่อให้ได้ฟอง - ซีลแน่น
ข้อมูลจำเพาะ
มาตรฐานการออกแบบ: API 6D, BS 5351
โครงสร้าง: ร่างกาย 3PCS, เข้าด้านข้าง, ฝากระโปรงหุ้ม, ที่นั่งนุ่ม
ขนาดเล็กน้อย: 36 นิ้ว
ระดับเล็กน้อย: 900 lb
ประเภทเจาะ: เบื่อเต็มหรือลดลง
การเชื่อมต่อสิ้นสุด: rtj flanging
การดำเนินการ: เกียร์
วัสดุร่างกาย: ASTM A105N หรือ A350 LF2
วัสดุตัดแต่ง: ASTM A182 F6A, ASTM A182 F304, ASTM A182 F316, ASTM A182 F51, ASTM A182 F53, ASTM A182 F55, ASTM A 105+
ที่นั่งแทรก: Devlon
ตัวต่อตัว: ASME B16.10
ทดสอบและตรวจสอบ: API 598, API 6D
คุณสมบัติที่สำคัญ: double block & bleed (dbb), anti - อุปกรณ์คงที่, Fire Safe, Anti - ก้านระเบิด, การฉีดยาซีลฉุกเฉิน, การปล่อยต่ำ (ไม่บังคับ), DIB (เป็นทางเลือก)
ช่วงผลิตภัณฑ์:
วัสดุร่างกาย: เหล็กกล้าคาร์บอนสแตนเลสเหล็กโลหะผสม
เส้นผ่านศูนย์กลางปกติ: 1/2 - 48 นิ้ว (dn 15 - dn1200)
ช่วงความดัน: คลาส 150 - 2500 lb
การเชื่อมต่อสิ้นสุด: RF, RTJ, BW, ฮับ
อุณหภูมิการทำงาน: -26 องศา - +150 องศา
การทำงาน: คู่มือ (คันโยก, เกียร์), แอคทูเอเตอร์นิวเมติก, แอคทูเอเตอร์มอเตอร์
