PTFE Lining Anti-วาล์วควบคุมการกัดกร่อน - ความรู้

ที่วาล์วควบคุมการกัดกร่อน-บุด้วย PTFE-มีโครงสร้างนำทาง-ด้านบนและแอคชูเอเตอร์แบบสปริงหลาย- ตัววาล์ว แกนวาล์ว และบ่าวาล์วบุด้วยบุฟลูออโรเรซิ่น F46 หนา 2.5-3 มม. ซึ่งให้ความต้านทานการกัดกร่อนที่แข็งแกร่ง การทำงานที่ปราศจากการรั่วไหล-ทำได้โดยการซีลสองชั้นของสูบลมและบรรจุภัณฑ์ PTFE โดยมีโครงสร้างซีลแบบอ่อนเพื่อให้มั่นใจว่าระดับการรั่วไหลจะต่ำกว่ามาตรฐาน Class IV ของประเทศ

กลุ่มผลิตภัณฑ์ประกอบด้วยประเภทมาตรฐานและประเภทควบคุม/ปิด ซึ่งรองรับลักษณะการไหลเชิงเส้นหรือเปอร์เซ็นต์ที่เท่ากัน สามารถรวมเข้ากับอุปกรณ์แปลงนิวแมติกไฟฟ้า-เพื่อการควบคุมการไหลของตัวกลาง ความดัน และอุณหภูมิได้อย่างแม่นยำ หมวดหมู่ผลิตภัณฑ์ครอบคลุมมากกว่าสิบประเภท รวมถึงวาล์วปีกผีเสื้อ บอลวาล์ว และวาล์วประตู เหมาะสำหรับ-การรั่วไหลต่ำ -ความดันต่ำ-การใช้งานของไหลที่มีฤทธิ์กัดกร่อน

GNEE Group เป็นผู้ผลิตวาล์วอุตสาหกรรมชั้นนำ ให้บริการโซลูชั่นวาล์วและบริการปรับแต่งให้แก่ลูกค้าทั่วโลกใบรับรองการปฏิบัติตามข้อกำหนดของ Valve – ดาวน์โหลดที่นี่!

พารามิเตอร์ทางเทคนิคของวาล์วควบคุมการกัดกร่อน PTFE Lining Anti-

ประเภทตัวถัง: แบบตรง, แบบมุม, แบบฉนวนแบบแจ็คเก็ต
ประเภทปลั๊ก: สปูลปีกผีเสื้อแบบหลายขั้นตอน
เส้นผ่านศูนย์กลางที่กำหนด: DN15~350มม., NPS 1/2″~14″
ความดันปกติ: PN 0.6~2.5MPa; คลาส 150LB
อุณหภูมิที่ใช้งานได้: -30~+180 องศา (ไม่จำเป็นตามสภาพการทำงาน)
ประเภทการเชื่อมต่อ: หน้าแปลน (ฝั่ง RF, ฝั่ง FM)
ระยะห่างของหน้าแปลน: เป็นไปตาม IEC 60534 การปรับแต่งที่ไม่ใช่-มาตรฐาน
ประเภทต่อม: ประเภทการบีบอัดแบบโบลท์
ปะเก็นซีล: ปะเก็นโลหะหยัก
การบรรจุ: PTFE, กราไฟท์แบบยืดหยุ่น
ตัวกระตุ้น: ตัวกระตุ้นแบบนิวแมติก, ตัวกระตุ้นไฟฟ้า

เหล็กกล้าคาร์บอนสำหรับวัสดุตัวถัง

Carbon steel for body material drawning

เลขที่	ส่วนประกอบ	วัสดุ
1	ร่างกาย	WCB	แอลซีบี	WC9
2	ซับใน	F46/F4
3	ปลั๊ก	304	304	304
4	ปะเก็น	ไฟเบอร์
5	น็อตสกรู	304	304	304
6	ฝากระโปรง	WCB	แอลซีบี	WC9
7	ก้าน	304	304	304
8	การบรรจุ	ไฟเบอร์
9	น็อตล็อค	304	304	304
10	ปลอกแขนกด	WCB	แอลซีบี	WC9
11	จาน	WCB	แอลซีบี	WC9

วัสดุตัวเครื่อง สแตนเลส

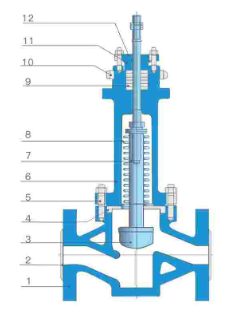

PTFE Lining Anti-Corrosion Control Valve drawning

เลขที่	ส่วนประกอบ	วัสดุ
1	ร่างกาย	ซีเอฟ8	CF8M	CF3M
2	ซับใน	F46/F4
3	ปลั๊ก	304	316	316L
4	ปะเก็น	ไฟเบอร์
5	น็อตสกรู	304	316	316L
6	ฝากระโปรง	ซีเอฟ8	CF8M	CF3M
7	ก้าน	304	316	316L
8	ท่อลูกฟูก	ไฟเบอร์
9	การบรรจุ	ไฟเบอร์
10	น็อตล็อค	304	316	316L
11	ปลอกแขนกด	ซีเอฟ8	CF8M	CF3M
12	จาน	ซีเอฟ8	CF8M	CF3M

พารามิเตอร์ข้อมูลจำเพาะของวาล์วควบคุมการกัดกร่อนซับ PTFE -

เส้นผ่านศูนย์กลางภายใน (มม.)		20	25	32	40	50	65	80	100	125	150
เส้นผ่านศูนย์กลางภายใน (นิ้ว)		3/4″	1″	1-1/4″	1-1/2″	2″	2-1/2″	3″	4″	5″	6″
ค่าสัมประสิทธิ์การไหล (Kv)		5	10	16	25	38	63	80	120	220	300
ตัวกระตุ้นแบบนิวแมติก		เอชเอ/บี-23				เอชเอ/บี-34			เอชเอ/บี-45
ตัวกระตุ้นแบบนิวแมติก		350 ตร.ซม				560 ตร.ซม			900 ตร.ซม
โหมดการดำเนินการ	ช่วงฤดูใบไม้ผลิ	ความดันแตกต่างที่อนุญาต(MPa)
การเปิดแก๊ส	20–100 ปาสคาล	1.16	0.7	0.44	0.28	0.18	0.17	0.11	0.07	0.07	0.05
	40–200 ปาสคาล	3.34	2.14	1.31	0.84	0.53	0.51	0.33	0.21	0.22	0.15
	80–240 ปาสคาล	6.4	4.99	3.05	1.95	1.25	1.18	0.78	0.5	0.51	0.36
ปิดแก๊ส	20–100 ปาสคาล	2.23	2.14	0.87	0.56	0.35	0.34	0.22	0.14	0.15	0.1
	40–200 ปาสคาล	6.4	6.4	5.86	3.64	2.3	2.21	1.43	0.91	0.95	0.66
	80-240Kpa	6.4	6.4	5.04	3.18	3.06	1.98	1.26	1.32	1.32	0.92
แอคชูเอเตอร์ไฟฟ้า		ความดันแตกต่างที่อนุญาต(MPa)
แรงขับ(N)	800	2.38	1.52
	2000	4.77	3.05	1.86	1.19	0.76
	3000			2.79	1.79	1.14
	5000			4.66	2.98	1.91	1.13	0.6	0.47
	6500						1.35	0.8	0.57	0.39	0.26
	10000									0.61	0.42

คุณสมบัติหลักของวาล์วควบคุมการกัดกร่อนซับ PTFE-

ความต้านทานการกัดกร่อนสูง

ฟลูออโรพลาสติกมีความคงตัวทางเคมีที่ดีเยี่ยม ต้านทานการกัดกร่อนของตัวกลางที่มีฤทธิ์กัดกร่อน เช่น กรดแก่ (เช่น กรดซัลฟิวริก กรดไฮโดรคลอริก) ด่างแก่ และตัวทำละลายอินทรีย์ จึงช่วยยืดอายุการใช้งานของวาล์ว

ประสิทธิภาพการปิดผนึกที่ดีเยี่ยม

พื้นผิวเรียบของซับฟลูออโรโพลีเมอร์และค่าสัมประสิทธิ์แรงเสียดทานต่ำช่วยลดการรั่วไหลของตัวกลางได้อย่างมีประสิทธิภาพ ขณะเดียวกันก็ลดแรงบิดในการทำงานของวาล์วและปรับปรุงความแม่นยำในการควบคุม

แอพพลิเคชั่นที่หลากหลาย

สามารถจัดการกับสารกัดกร่อนที่มีช่วงอุณหภูมิกว้าง (-50 องศา ~200 องศา) และวัสดุพิเศษบางอย่าง (เช่น PFA) ก็สามารถทนต่ออุณหภูมิที่สูงขึ้นได้

โครงสร้างที่หลากหลาย

ขึ้นอยู่กับความต้องการของกระบวนการ สามารถออกแบบให้เป็นแบบ-แบบตรง แบบมุม แบบสาม-ทาง ฯลฯ และติดตั้งตัวกระตุ้นไฟฟ้า นิวแมติก หรือแบบแมนนวล

การใช้งานวาล์วควบคุมการกัดกร่อนซับ PTFE-

อุตสาหกรรมเคมี

การควบคุมอัตราการไหลของตัวกลางที่มีฤทธิ์กัดกร่อนสูง เช่น กรดซัลฟิวริก กรดไฮโดรคลอริก และโซเดียมไฮดรอกไซด์ เช่น ในการป้อนเครื่องปฏิกรณ์และการขนส่งทางท่อ

น้ำมันและก๊าซ

ใช้ในการสกัดแหล่งน้ำมันและก๊าซที่มีไฮโดรเจนซัลไฟด์ (H₂S) เพื่อป้องกันการกัดกร่อนภายในวาล์ว

ยาและอาหาร

การจัดการ-น้ำยาเคมีหรือของเหลวเกรดอาหารที่มีความบริสุทธิ์สูง- เพื่อให้แน่ใจว่าไม่มีมลพิษหรือสารตกค้าง

วิศวกรรมสิ่งแวดล้อม

การควบคุมอัตราการไหลของของเหลวหรือก๊าซของเสียที่มีฤทธิ์กัดกร่อนในระบบบำบัดน้ำเสียและระบบบำบัดก๊าซไอเสีย
