1. การเชื่อมต่อแบบฟาลจ์
definition: ร่างกายวาล์วมีหน้าแปลนที่ปลายทั้งสองซึ่งเชื่อมต่อกับหน้าแปลนท่อโดยสลักเกลียวและเหมาะสำหรับระดับความดันต่าง ๆ (เช่น PN1. 0 ~ PN25)
คุณสมบัติ:
ความน่าเชื่อถือสูงเหมาะสำหรับอุณหภูมิสูงความดันสูงและสื่อการกัดกร่อน (เช่นไอน้ำ, ของเหลวเคมี);
สนับสนุนมาตรฐานหน้าแปลนเช่นมาตรฐานแห่งชาติ (GB\/T 9113) และ American Standard (ANSI)
Application: ระบบท่อส่งอุตสาหกรรม (เช่นปิโตรเลียมอุตสาหกรรมเคมี) และโอกาสที่ต้องใช้การถอดประกอบบ่อย
2. wafer Connection
definition: วาล์วถูกยึดโดยตรงระหว่างหน้าแปลนท่อสองเส้นโดยสลักเกลียวโดยไม่จำเป็นต้องมีหน้าแปลนเพิ่มเติม
คุณสมบัติ:
โครงสร้างขนาดกะทัดรัดและน้ำหนักเบา (อาชีพพื้นที่น้อยกว่า 30% กว่าประเภทหน้าแปลน);
ใช้กับสถานการณ์ความดันกลางและต่ำ (น้อยกว่าหรือเท่ากับ PN16) แต่มีความต้องการสูงสำหรับการโคแอกซ์ท่อ
Application: สภาพแวดล้อมการติดตั้งที่มีพื้นที่ จำกัด (เช่นห้องเครื่องจักรแคบ ๆ หรือไปป์ไลน์สั้น ๆ )
3. การเชื่อมต่อ (ร่อง) (ร่อง) การเชื่อมต่อ
definition: ร่างกายวาล์วและท่อจะถูกประกอบอย่างรวดเร็วผ่านที่หนีบและวงแหวนปิดผนึกประเภท C โดยไม่ต้องเชื่อมหรือสลักเกลียว
คุณสมบัติ:
ติดตั้งง่ายเหมาะสำหรับสภาพแวดล้อมที่สะอาด (เช่นอุตสาหกรรมอาหารและยา);
การปิดผนึกขึ้นอยู่กับวัสดุที่ยืดหยุ่นและความต้านทานความดันต่ำ (น้อยกว่าหรือเท่ากับ PN10)
Application: การขนส่งของเหลวท่อสุขาภิบาล (เช่นสายการผลิตนม)
4. การเชื่อมต่อ welding
definition: ส่วนท้ายของร่างกายวาล์วถูกประมวลผลเป็นร่องเชื่อมก้นหรือซ็อกเก็ตและเชื่อมโดยตรงกับไปป์ไลน์
คุณสมบัติ:
butt welding : ความแข็งแรงสูง, การรั่วไหลเป็นศูนย์, เหมาะสำหรับความดันสูง (มากกว่าหรือเท่ากับ PN40), อุณหภูมิสูง (น้อยกว่าหรือเท่ากับ 425 องศา) สภาพการทำงาน;
socket Welding: เหมาะสำหรับเส้นผ่านศูนย์กลางขนาดเล็ก (DN น้อยกว่าหรือเท่ากับ 50) ท่อที่มีความยากลำบากในการเชื่อมต่ำ
Application: เครือข่ายท่อไอน้ำแรงดันสูงสื่อไวไฟและระเบิด (เช่นก๊าซโลหะเหลว)

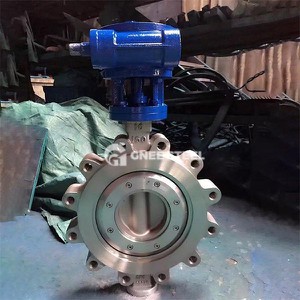

5. การเชื่อมต่อ lug
คำจำกัดความ: ร่างกายวาล์วมีการเชื่อมที่ปลายทั้งสองซึ่งเชื่อมต่อกับหน้าแปลนท่อดึงโดยสลักเกลียวซึ่งอยู่ระหว่างประเภทหน้าแปลนและประเภทเวเฟอร์
คุณสมบัติ:
ความเสถียรในการติดตั้งดีกว่าประเภทเวเฟอร์เหมาะสำหรับท่อที่มีการสั่นสะเทือนบ่อยครั้ง
รองรับสถานการณ์ความดันปานกลาง (PN10 ~ PN25)
แอปพลิเคชัน: เรือท่อ, ระบบน้ำระบายความร้อน
สรุป
วิธีการเชื่อมต่อสิ้นสุดของวาล์วผีเสื้อส่วนใหญ่รวมถึงประเภทหน้าแปลน, ประเภทเวเฟอร์, ประเภทแคลมป์, ประเภทการเชื่อมและประเภทตัวดึง การเลือกจะต้องรวมกับความดันไปป์ไลน์ลักษณะกลางพื้นที่การติดตั้งและข้อกำหนดการบำรุงรักษา:
การเชื่อมต่อการเชื่อมหรือการเชื่อมต่อหน้าแปลนเป็นที่ต้องการสำหรับความดันสูงและอุณหภูมิสูง
ตัวหนีบหรือประเภทเวเฟอร์เหมาะสำหรับสถานการณ์การติดตั้งอย่างรวดเร็ว
แนะนำให้ใช้แคลมป์หรือเชื่อมต่อการเชื่อมสำหรับอุตสาหกรรมที่มีข้อกำหนดด้านสุขอนามัยสูง
