เช็ควาล์วประเภทลูกบอลกลิ้ง-ทางเลื่อนมีลูกบอลกลิ้งเคลือบยาง-เป็นแผ่นเช็ควาล์ว ภายใต้การกระทำของแรงดันปานกลางหรือปานกลาง มันจะม้วนขึ้นและลงบนสไลด์รวมภายในตัววาล์ว ดังนั้นจึงเปิดหรือปิดวาล์ว ให้ประสิทธิภาพการซีลที่ดีเยี่ยม ปิดเงียบ และป้องกันค้อนน้ำ การออกแบบตัววาล์วของเช็ควาล์วประเภทลูกบอลกลิ้งทางสไลด์-ใช้ช่องการไหลของน้ำเต็ม ส่งผลให้มีอัตราการไหลสูง ความต้านทานต่ำ และการสูญเสียส่วนหัวน้อยกว่า 50% เมื่อเทียบกับเช็ควาล์วแบบสวิง สามารถติดตั้งในแนวนอนหรือแนวตั้งได้ และเหมาะสำหรับน้ำเย็น น้ำร้อน น้ำอุตสาหกรรม และเครือข่ายน้ำเสียในครัวเรือน เช็ควาล์วชนิดลูกบอลกลิ้งทางเลื่อน-เหมาะอย่างยิ่งสำหรับการติดตั้งที่ทางเข้าและทางออกของปั๊มน้ำเสียแบบจุ่มใต้น้ำ โดยมีอุณหภูมิปานกลาง 0–80 องศา เพื่อป้องกันการไหลย้อนกลับ ควรติดตั้งเช็ควาล์วบนอุปกรณ์ อุปกรณ์ และท่อส่งน้ำ
การวาดเช็ควาล์วชนิดลูกกลิ้งแบบเลื่อนทาง
เช็ควาล์วชนิดลูกกลิ้งแบบสไลด์เวย์ขนาด
|
DN(มิลลิเมตร) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
180 |
200 |
260 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
|
H |
185 |
210 |
245 |
280 |
335 |
400 |
495 |
600 |
715 |
820 |
การใช้งาน
เช็ควาล์วชนิดลูกบอลกลิ้งแบบเลื่อน-ถูกนำมาใช้กันอย่างแพร่หลายในช่องทางออกของปั๊ม ระบบท่อ อุปกรณ์เคมี และการใช้งานอื่นๆ เหมาะอย่างยิ่งสำหรับระบบที่ต้องการป้องกันการไหลย้อนกลับ
ข้อดี
โครงสร้างที่เรียบง่าย: ไม่มีกลไกการส่งข้อมูลที่ซับซ้อน มีความน่าเชื่อถือสูง
การปิดผนึกที่ดี: ลูกบอลพอดีกับบ่าวาล์วอย่างแน่นหนาเพื่อป้องกันการรั่วไหลของสื่อ
บำรุงรักษาง่าย: ถอดประกอบทำความสะอาดง่าย เหมาะสำหรับสื่อต่างๆ

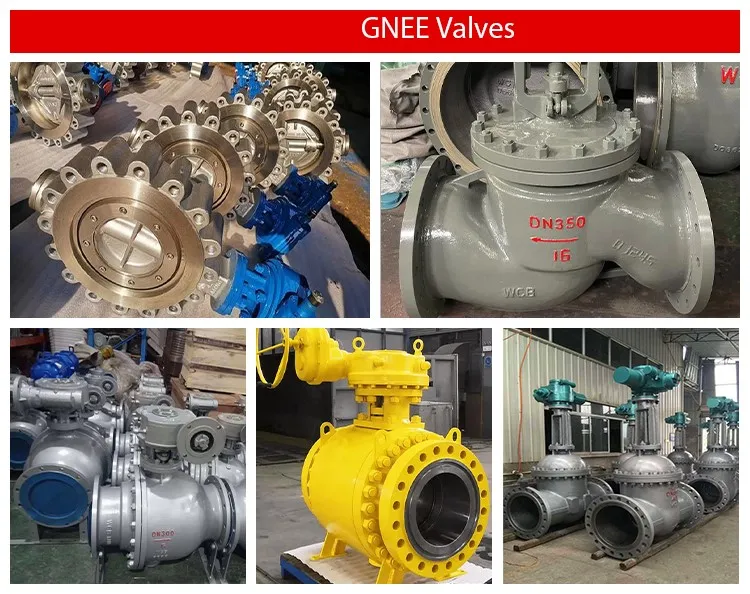

โรงงานผลิตเช็ควาล์วชนิดลูกกลิ้งแบบสไลด์เวย์
