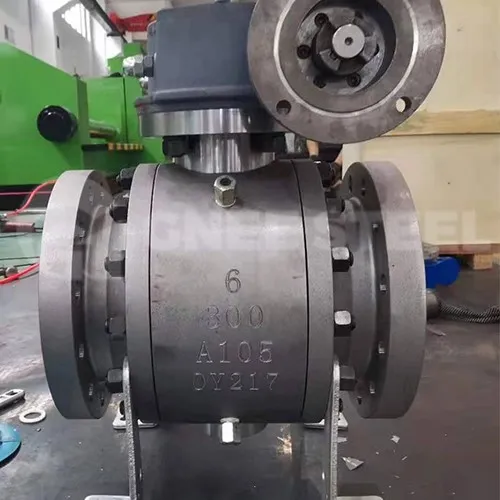

การเชื่อมต่อบอลวาล์วสามชิ้นพร้อมการเชื่อมต่อหน้าแปลน, การเชื่อมต่อแบบเกลียว, การเชื่อม, การเชื่อมต่อแบบหนีบ, การเชื่อมต่อปลอกโลหะและวัสดุรูปแบบอื่น ๆ ของเหล็กหล่อ WCB, สแตนเลส 304, สแตนเลส 316 และอื่น ๆ บอลวาล์วสามชิ้นเนื่องจากแยกออกได้ง่ายในบอลวาล์วแบบเชื่อมมักใช้ในการเชื่อมตัวถังด้านซ้ายและขวาเสร็จสิ้นสามารถสะดวกในการเปลี่ยนซีลบ่าวาล์วในสวิตช์บ่อยขึ้นการสึกหรอและฉีกขาด สามารถจัดลำดับความสำคัญของเงื่อนไขที่เร็วขึ้นได้เพื่อใช้บอลวาล์วสามชิ้น
บอลวาล์วสามชิ้นสามารถเป็นไปตามมาตรฐาน ISO5211 โดยใช้โครงสร้างบอลวาล์วแพลตฟอร์มสูง ด้วยตัวกระตุ้นแบบนิวแมติกหรือตัวกระตุ้นแบบไฟฟ้าเพื่อสร้างบอลวาล์วแบบสามชิ้นแบบนิวแมติกหรือบอลวาล์วแบบไฟฟ้าแบบสามชิ้น การติดตั้งและบำรุงรักษาสะดวกยิ่งขึ้น
บอลวาล์วสามชิ้นขนาดช่องการไหลของบอลมากกว่าบอลวาล์วชิ้นเดียวขนาดช่องการไหลของบอลมีขนาดใหญ่กว่าความจุการไหลที่แข็งแกร่ง
ข้อดีของบอลวาล์วสามชิ้น
1 ความต้านทานของของเหลวมีขนาดเล็ก ค่าสัมประสิทธิ์ความต้านทานเท่ากับความยาวเท่ากันของส่วนท่อ
2 โครงสร้างเรียบง่าย ขนาดเล็ก น้ำหนักเบา
3 แน่นและเชื่อถือได้ ปัจจุบันพื้นผิวการปิดผนึกของบอลวาล์ววัสดุที่ใช้กันอย่างแพร่หลายในพลาสติก การปิดผนึกที่ดี ในระบบสูญญากาศยังถูกนำมาใช้กันอย่างแพร่หลาย
4 ใช้งานง่าย เปิดและปิดได้อย่างรวดเร็ว จากเปิดเต็มที่ถึงปิดเต็มที่ตราบใดที่การหมุน 90 องศา ควบคุมได้ง่ายจากระยะไกล
5 บำรุงรักษาง่าย โครงสร้างบอลวาล์วง่าย แหวนปิดผนึกโดยทั่วไปสามารถเคลื่อนย้าย การถอดและเปลี่ยนค่อนข้างสะดวก
6 เมื่อเปิดเต็มที่หรือปิดสนิท ลูกบอลและพื้นผิวการปิดผนึกของบ่าวาล์วและการแยกสื่อ สื่อผ่าน จะไม่ทำให้เกิดการกัดเซาะพื้นผิวการปิดผนึกวาล์ว
7, ใช้งานได้หลากหลาย, เส้นผ่านศูนย์กลางตั้งแต่เล็กไปจนถึงไม่กี่มิลลิเมตร, ใหญ่ถึงหลายเมตร, ตั้งแต่สุญญากาศสูงไปจนถึงแรงดันสูงสามารถใช้ได้
การติดตั้งบอลวาล์วสามชิ้น:
1 ถอดฝาครอบป้องกันทั้งสองด้านของปลายหน้าแปลนออก แล้วล้างและทำความสะอาดวาล์วในสถานะเปิดเต็มที่
2 การติดตั้งควรเป็นไปตามสัญญาณที่กำหนด (ไฟฟ้าหรือก๊าซ) สำหรับการทดสอบเครื่องจักรทั้งหมด (เพื่อป้องกันการสั่นสะเทือนเนื่องจากการขนส่งส่งผลต่อประสิทธิภาพการใช้งาน) มีคุณสมบัติก่อนการติดตั้งบนเส้น (เดินสายไฟตามตัวกระตุ้นไฟฟ้า) แผนภาพการเดินสายไฟ)
3 ก่อนที่จะเตรียมการเชื่อมต่อกับท่อ ให้ล้างและขจัดสิ่งสกปรกที่ตกค้างในท่อ (สารเหล่านี้อาจทำให้บ่าวาล์วและลูกบอลเสียหายได้)
4 ในระหว่างการติดตั้ง โปรดอย่าใช้ส่วนตัวกระตุ้นของวาล์วเป็นจุดยกเพื่อหลีกเลี่ยงความเสียหายต่อตัวกระตุ้นและอุปกรณ์เสริม
5 ควรติดตั้งวาล์วประเภทนี้ในแนวนอนหรือแนวตั้งของท่อ
6 ท่อใกล้จุดติดตั้งต้องไม่มีแรงแขวนต่ำหรือมีแรงภายนอกและสามารถใช้วงเล็บหรือส่วนรองรับท่อเพื่อขจัดความเบี่ยงเบนของท่อ
7 หลังจากเชื่อมต่อกับท่อแล้ว โปรดล็อคสลักเกลียวเชื่อมต่อหน้าแปลนด้วยแรงบิดที่ระบุ
