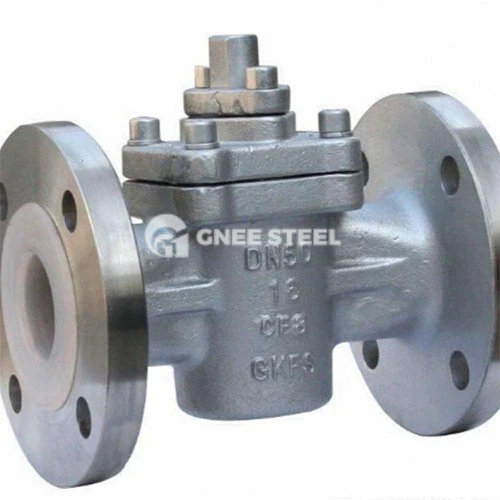

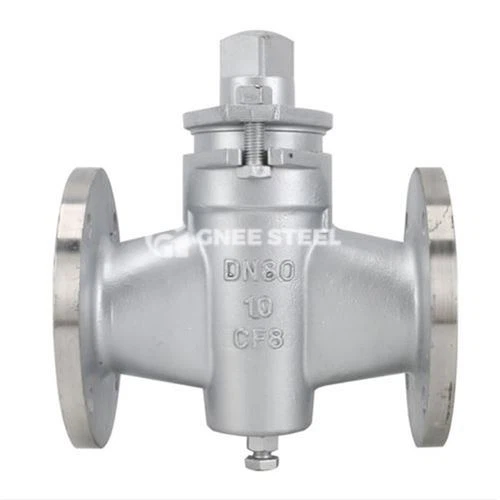

คำอธิบายวาล์วปลั๊กแก๊ส
Gas Plug Valve เป็นวาล์วปิดการออกแบบที่ออกแบบมาสำหรับระบบส่งกำลังแก๊ส มันใช้ตัวปลั๊กหมุนเพื่อควบคุมการเปิดและปิดของก๊าซ ลักษณะทางเทคนิคของมันมีดังนี้:
โครงสร้างหลักและหลักการทำงาน
โครงสร้างร่างกายวาล์ว
ปลั๊กผิดปกติ: ศูนย์กลางของปลั๊กเบี่ยงเบนจากแกนการหมุนเพื่อลดแรงเสียดทานและการสึกหรอในระหว่างการเปิดและปิด (ดูหลักการออกแบบของวาล์วประหลาด);
ส่วนประกอบการปิดผนึก : ที่นั่งวาล์วยืดหยุ่น (เช่น fluororubber) และร่างกายปลั๊กโลหะจะสร้างซีลสองทาง เมื่อปิดตัวปลั๊กจะกดที่นั่งวาล์วเพื่อให้เกิดการรั่วไหลเป็นศูนย์
กลไกการใช้งาน : Handwheel หรือ Gear Box ขับปลั๊กเพื่อหมุน 90 องศาสำหรับการเปิดและปิดอย่างรวดเร็วและบางส่วนมีการติดตั้งตัวบ่งชี้การเปิดและปิด
การออกแบบการปรับตัวของ GAS
โครงสร้างต่อต้านคงที่ : สปริงในตัวนำทางไฟฟ้าแรงเสียดทานของการดำเนินการเพื่อหลีกเลี่ยงการระเบิดของก๊าซ;
ช่องไหลแบบเต็ม-เจาะ: ลดความต้านทานการไหลและรองรับทางเดินของเครื่องกวาดท่อ
ความสูงของโครงสร้างต่ำ: ลดความลึกการติดตั้งของท่อที่ฝังไว้
ข้อมูลจำเพาะของวาล์วแก๊ส
วัสดุร่างกายหลัก
bodyvalve body\/plug body: เหล็กดัด (แรงดันปานกลาง), เหล็กหล่อ (แรงดันสูง), สแตนเลส (ก๊าซกัดกร่อน); Seal วัสดุ : PTFE หรือ fluororubber (ทนต่อการกัดกร่อนของก๊าซ)
ข้อมูลจำเพาะ
| Pอาร์มิเตอร์ | พิสัย |
|---|---|
| เส้นผ่าศูนย์กลางเล็กน้อย | dn 15- dn300 (dn 50- dn200 ถูกใช้โดยทั่วไป) |
| ระดับความดัน | คลาส 150-600 (สอดคล้องกับ pn 16- pn100) |
| ช่วงอุณหภูมิ | -20 องศา -+120 องศา (ซีลยาง) |
มาตรฐานการผลิต
API 599: มาตรฐานหลักสำหรับการออกแบบและการผลิตวาล์วปลั๊กโลหะ api 6d: ข้อกำหนดทั่วไปสำหรับวาล์วท่อ (รวมถึงวาล์วปลั๊กแรงดันสูง)
มาตรฐานการทดสอบ (API 598 \/ ISO 5208)
การทดสอบความแข็งแรงของเปลือก: 1.5 เท่าความดันเล็กน้อยการบำรุงรักษาความดันมากกว่าหรือเท่ากับ 3 นาทีโดยไม่รั่วไหล
SEAL TEST: gas seal: 0. 6MPA การตรวจจับก๊าซแรงดันต่ำ (สำหรับการป้องกันการรั่วไหลของก๊าซ);
ซีลเหลว: 1.1 เท่าความดันเล็กน้อยรั่วไหล<0.01DNmm³/s;
FireProof Test: API 607 ตรวจสอบประสิทธิภาพการปิดผนึกภายใต้สภาวะไฟ;
การดำเนินการ Torque Test: การเปิดและปิดแรงบิดเต็มน้อยกว่าหรือเท่ากับค่าที่สอบเทียบ
วาล์วปลั๊กแก๊ส
ข้อดี
- การปิดผนึกที่เชื่อถือได้ : การรวมกันของซีลที่อ่อนนุ่มและแข็งอัตราการรั่วไหลของก๊าซใกล้กับศูนย์
- ความสามารถที่แข็งแกร่งในการต้านทานสิ่งสกปรก: การหมุนของปลั๊กมีผลการขูดเพื่อป้องกันไม่ให้อนุภาคติดอยู่
- การบำรุงรักษาที่สะดวก : สามารถเปลี่ยนแมวน้ำแบบแยกส่วนออนไลน์ได้
- ความซ้ำซ้อนด้านความปลอดภัย : โครงสร้างป้องกันสถิติและไฟไหม้นั้นเหมาะสำหรับสภาพแวดล้อมก๊าซที่มีความเสี่ยงสูง
สถานการณ์แอปพลิเคชันหลัก
เครือข่ายท่อส่งก๊าซในเขตข้อมูล: วาล์วปิดท่อใต้ดิน, ทางเข้าสถานีควบคุมแรงดันและทางออก;
ก๊าซธรรมชาติเหลว (LNG) สิ่งอำนวยความสะดวก : ช่องเก็บของทางเข้าและการควบคุมทางออก;
ระบบก๊าซอุตสาหกรรม : โลหะวิทยาสายจ่ายก๊าซแก้ว
บทบาทหลัก
cutoffety Cutoffety: การแยกส่วนท่ออย่างรวดเร็วเพื่อให้แน่ใจว่าการบำรุงรักษาและการซ่อมแซมความปลอดภัย;
การกระจายการไหล: วาล์วปลั๊กแบบสามทาง\/สี่ทางเพื่อให้ได้การสลับก๊าซสาขา
Anti-backflow Control: ร่วมมือกับ Check Valve เพื่อสร้างห่วงโซ่ความปลอดภัยในการส่งก๊าซ
