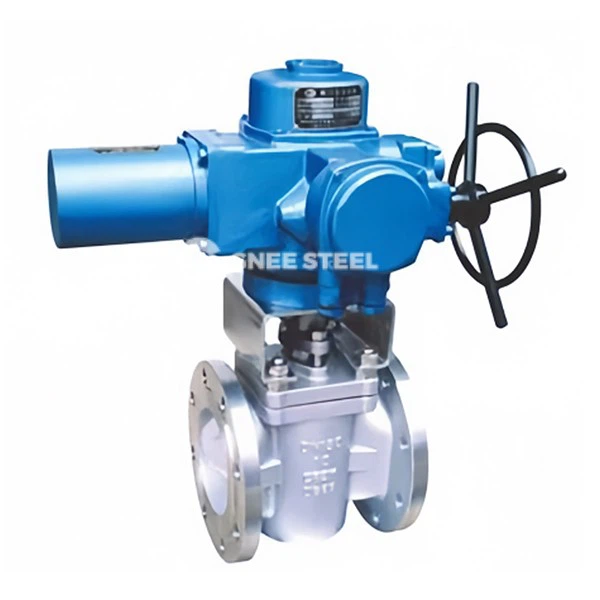

วาล์วปลั๊กประเภทแขนเสื้อ

วาล์วปลั๊กแบบแขนเสื้อเป็นวาล์วปลั๊กประเภทหนึ่ง โครงสร้างหลักของมันคือปลั๊กรูปลูกสูบที่มีรูผ่าน ด้วยการหมุน 90 องศาช่องทางบนปลั๊กวาล์วนั้นจัดเรียงหรือไม่สอดคล้องกับช่องทางวาล์วเพื่อให้ได้การควบคุมแบบเปิดปิดของเหลว

‌sleeve Design‌: มีการเพิ่มโครงสร้างแขนเสื้อในตัววาล์ว ปลอกแขนและปลั๊กวาล์วถูกปิดผนึกด้วยพอดีที่แม่นยำ (เช่นการเติมสัญญาณรบกวนหรือการเติมวัสดุยืดหยุ่น) เพื่อลดการสัมผัสโดยตรงของสื่อกับตัววาล์ว
‌drive Mode‌: รองรับอุปกรณ์หนอนด้วยตนเอง, นิวเมติกหรือแอคทูเอเตอร์ไฟฟ้าเหมาะสำหรับสถานการณ์การทำงานที่มีความถี่สูง
‌ หลักการทำงาน ‌
‌open state‌: ปลั๊กวาล์วหมุน 90 องศาแขนเสื้อนั้นสอดคล้องกับช่องทางวาล์วและของเหลวจะผ่านเป็นเส้นตรงที่มีความต้านทานน้อยที่สุด ‌ การปิดสถานะ ‌: ปลั๊กวาล์วหมุนจนกว่าแขนเสื้อจะปิดกั้นช่องทางอย่างสมบูรณ์และการตัดสองทางทำได้ผ่านพื้นผิวการปิดผนึกระหว่างแขนเสื้อและปลั๊กวาล์ว (เช่นโพลีเทตราฟลูออโรเอทิลีนหรือวัสดุโลหะ)

คุณสมบัติทางเทคนิค ‌

ประสิทธิภาพการปิดผนึก ‌: ‌ ‌ non-metallic แขนยืดยืดหยุ่น ‌ (เช่น PTFE) หรือ ‌ metal hard seals ‌ ใช้เพื่อรองรับระดับการรั่วไหลของ ANSI B16.104 Class VI (ศูนย์รั่ว) ‌ ‌ โมเดลบางรุ่นฉีดจาระบีผ่านร่องน้ำมันเพื่อลดแรงเสียดทานของการเปิดและปิดและยืดอายุของตราประทับ ‌ ‌ ความต้านทาน corrosion ‌: ‌ ร่างกายวาล์วและแขนเสื้อสามารถทำจากสแตนเลส (เช่น 304/316) เหล็กเพล็กซ์หรือเรียงรายไปด้วย polytetrafluoroethylene เหมาะสำหรับกรดอัลคาไลและสื่อที่มีส่วนผสมของอนุภาค ‌ ‌ ความสะดวกสบาย ‌: ‌ การออกแบบแรงบิดต่ำ (ลดลงมากกว่า 40% เมื่อเทียบกับวาล์วปลั๊กแบบดั้งเดิม) รองรับการเปิดและการปิดและการควบคุมระยะไกล ‌



วาล์วปลั๊กประเภทแขนเสื้อ
