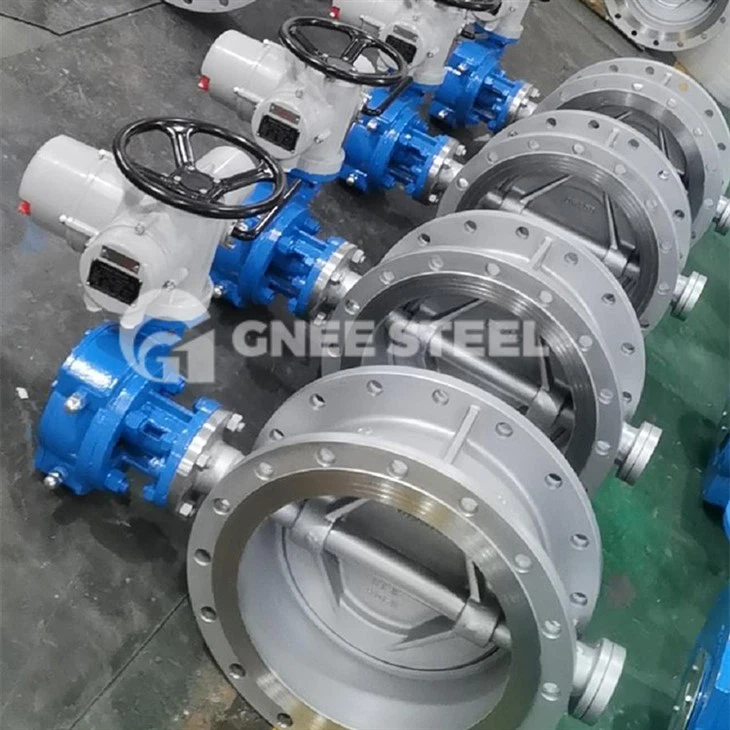

วาล์วปีกผีเสื้อออฟเซ็ตเดี่ยว

วาล์วผีเสื้อออฟเซ็ตเดี่ยวและเพลาวาล์วบนและล่างใช้การเชื่อมโยงของรูที่มีรูปร่างและเพลาที่มีรูปร่าง ซึ่งตระหนักถึงการทำงานของการเชื่อมโยงแบบไม่มีพินของการลอยขึ้นและลงซ้ายและขวาของแผ่นผีเสื้อในกระบวนการเปิดและปิด แผ่นผีเสื้อและลดพื้นที่รบกวนระหว่างแผ่นผีเสื้อและบ่าวาล์วซึ่งช่วยลดแรงบิดได้อย่างมาก

เพื่อแก้ปัญหาแผ่นผีเสื้อวาล์วศูนย์กลางและการอัดขึ้นรูปบ่าวาล์ว จึงผลิตวาล์วผีเสื้อประหลาดตัวเดียว ลักษณะโครงสร้างของแกนก้านวาล์วเบี่ยงเบนไปจากศูนย์กลางของแผ่นผีเสื้อ เพื่อให้ปลายบนและล่างของ แผ่นผีเสื้อจะไม่กลายเป็นแกนหมุนอีกต่อไป กระจายออกไป เพื่อบรรเทาปลายบนและล่างของแผ่นผีเสื้อและบ่าวาล์วของการอัดขึ้นรูปที่มากเกินไป

ขนาด	ขนาดใหญ่กว่า 2"~48"(DN50~DN1200) ตามคำขอ
ความดัน	คลาส ANSI #150~900, PN10, PN100
วัสดุตัวเครื่อง	เหล็กคาร์บอน สแตนเลส โลหะผสมเหล็ก เหล็กดูเพล็กซ์ ฯลฯ
การปฏิบัติตามมาตรฐาน	ISO 5752, BS5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN3202
สิ้นสุดการเชื่อมต่อ	ปลายหน้าแปลนหรือเวเฟอร์, LUG, BW
การดำเนินการ	แบบแมนนวล, นิวแมติก, ไฟฟ้าหรืออื่น ๆ
ซีล	NBR, EPDM, VITON, PTFE หรือที่นั่งโลหะ ฯลฯ

ขนาดและน้ำหนักหลักของวาล์วประหลาดเดี่ยว

ข้อมูลจำเพาะ	การแพร่เชื้อ	L	D	D1	d	n	d0	b	f	Φ	น้ำหนัก
DN100	XJ24	127	220	180	156	8	19	19	3	150	19
DN150	XJ24	140	285	240	211	8	23	19	3	150	37
DN200	XJ30	152	340	295	266	8	23	20	3	300	51
DN250	XJ30	165	395	350	319	12	23	22	3	300	68
DN300	4022	178	445	400	370	12	23	24.5	4	300	93
DN350	4023	190	505	460	429	16	23	24.5	4	400	122
DN400	4023	216	565	515	480	16	28	24.5	4	400	152
DN450	4024	222	615	565	530	20	28	25.5	4	400	182
DN500	4024	229	670	620	582	20	28	26.5	4	400	230
DN600	4025	267	780/755	725/705	682/667	20	31/26	30	5	400	388
DN700	4025	292	895/860	840/810	794/772	24	31/26	32.5	5	400	480
DN800	4026	318	1015/975	950/920	901/878	24	34/31	35	5	500	661
DN900	4026	330	1115/1075	1050/1020	1001/978	28/24	34/31	37.5	5	500	813
DN1000	4026	410	1230/1175	1160/1120	1112/1078	28	37/31	40	5	500	1018
DN1200	4027	470	1455/1405	1380/1340	1328/1295	32	40/34	45	5	500
