อุปกรณ์ป้องกันการไหลย้อนกลับและเช็ควาล์วเป็นอุปกรณ์ควบคุมการไหลทางเดียว-ที่ใช้กันอย่างแพร่หลายในระบบประปาและระบบของเหลวทางอุตสาหกรรม แต่ไม่สามารถใช้แทนกันได้ แม้ว่าแต่ละประเภทจะป้องกันการไหลของของไหลย้อนกลับ แต่ก็แตกต่างกันอย่างมากในด้านความซับซ้อนของการออกแบบ ระดับความปลอดภัย การปฏิบัติตามกฎระเบียบ และการใช้งานตามวัตถุประสงค์ คู่มือนี้จะแจกแจงรายละเอียดความแตกต่างหลัก หลักการปฏิบัติงาน และกรณีการใช้งานที่เหมาะสม โดยอ้างอิงถึงมาตรฐานอุตสาหกรรมจาก National Fire Protection Association (NFPA), US Environmental Protection Agency (EPA) และ American Society of Sanitary Engineering (ASSE)
การไหลย้อนกลับคืออะไร?
การไหลย้อนกลับคือการกลับตัวของการไหลของของไหลในระบบท่อที่ไม่พึงประสงค์ ซึ่งเกิดจากแรงดันต้านหรือกาลักน้ำด้านหลัง เช็ควาล์วและตัวป้องกันการไหลย้อนกลับเป็นความเสี่ยงหลักที่ได้รับการออกแบบทางวิศวกรรมมาเพื่อจัดการ
- แรงดันย้อนกลับ:เกิดขึ้นเมื่อแรงดันของระบบดาวน์สตรีมเกินแรงดันฝั่งจ่าย- ทำให้ของเหลวไหลในทิศทางย้อนกลับไปยังเส้นแหล่งกำเนิด
- กาลักน้ำด้านหลัง:เกิดขึ้นเมื่อแรงดันด้านจ่าย-ลดลงอย่างรวดเร็ว ทำให้เกิดสุญญากาศที่ดึงของเหลวที่อยู่ปลายน้ำกลับเข้าไปในแหล่งจ่ายที่สะอาด สาเหตุทั่วไป ได้แก่ ความล้มเหลวของน้ำหลักและการปล่อยหัวจ่ายน้ำดับเพลิง
ตามคู่มือควบคุมการเชื่อมต่อ-ของ EPA เหตุการณ์การปนเปื้อนจากการไหลย้อนกลับเพียงครั้งเดียวจะใช้เวลาโดยเฉลี่ยเกือบ 500 ชั่วโมงในการแก้ไขโดยมีค่าใช้จ่ายเฉลี่ย 14,800 ดอลลาร์สหรัฐฯ และอาจก่อให้เกิดความเสี่ยงด้านสาธารณสุขอย่างรุนแรงหากน้ำที่ปนเปื้อนเข้าสู่ระบบน้ำดื่ม
เช็ควาล์วคืออะไร?
เช็ควาล์ว (หรือเรียกอีกอย่างว่าวาล์วกันกลับ) เป็นวาล์วทางเดียวอัตโนมัติที่เรียบง่าย- ซึ่งช่วยให้ของไหลไหลไปในทิศทางเดียวไปข้างหน้า และปิดโดยอัตโนมัติเมื่อการไหลย้อนกลับ
เช็ควาล์วทำงานอย่างไร
เช็ควาล์วทำงานแบบพาสซีฟ โดยขับเคลื่อนโดยแรงดันที่แตกต่างกันผ่านวาล์ว เมื่อแรงดันต้นน้ำถึงแรงดันแคร็กของวาล์ว (โดยทั่วไปคือ 1–5 PSI สำหรับรุ่นมาตรฐาน) องค์ประกอบการปิดภายใน - แผ่นดิสก์ บอล หรือแผ่นพับ - จะเปิดขึ้นเพื่อให้มีการไหล เมื่อการไหลไปข้างหน้าช้าลงหรือย้อนกลับ ขึ้นอยู่กับการออกแบบวาล์ว แรงโน้มถ่วงหรือแรงสปริงจะส่งองค์ประกอบปิดกลับคืนสู่ที่นั่ง ไม่จำเป็นต้องใช้พลังงานจากภายนอกหรือการควบคุมด้วยตนเอง
เช็ควาล์วประเภททั่วไป
- สวิงเช็ควาล์ว:ใช้การออกแบบบานพับแบบบานพับ เหมาะสำหรับท่อแนวนอนที่มีอัตราการไหลสูงคงที่ เช่น ท่อระบายน้ำทิ้งและระบบระบายน้ำทิ้งของปั๊มบ่อ
- สปริง-เช็ควาล์วแบบโหลด:มีแผ่นสปริงช่วย-เพื่อการปิดที่รวดเร็วและเชื่อถือได้ เหมาะสำหรับท่อแนวตั้ง ระบบ HVAC และท่ออากาศอัด
- บอลเช็ควาล์ว:ใช้องค์ประกอบซีลทรงกลมที่เคลื่อนไหวฟรี- เหมาะสำหรับระบบแรงดันต่ำ-และของเหลวที่มีของแข็งหรือเศษแขวนลอย

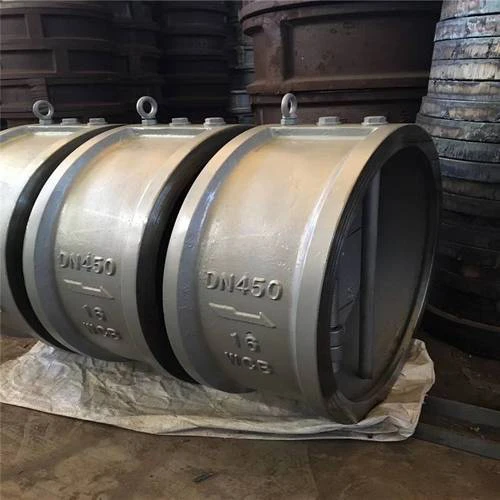

- เช็ควาล์วสอง-เพลท (ประตูคู่-):มีแผ่นดิสก์ครึ่งบานพับตรงกลาง-สองแผ่นเพื่อการติดตั้งที่กะทัดรัดและการตอบสนองที่รวดเร็ว นิยมใช้ในงานท่ออุตสาหกรรมทั่วไป
วัตถุประสงค์หลักและข้อจำกัด
เช็ควาล์วได้รับการออกแบบทางวิศวกรรมเพื่อปกป้องอุปกรณ์และปรับปรุงประสิทธิภาพการทำงานของระบบ กรณีการใช้งานทั่วไป ได้แก่ การป้องกันการหมุนย้อนกลับของปั๊ม การรักษาจังหวะการทำงานของปั๊ม การบรรเทาค้อนน้ำ และการป้องกันการระบายน้ำในระบบท่อยกระดับ
เช็ควาล์วมาตรฐานส่วนใหญ่ใช้กลไกตรวจสอบอิสระเพียงตัวเดียวโดยไม่มีการป้องกันซ้ำซ้อน การเกาะติดของเศษ การสึกหรอของซีลที่นั่ง และการกระแทกจากค้อนน้ำซ้ำๆ อาจทำให้เปิดหรือรั่วอย่างต่อเนื่องได้ โดยทั่วไปแล้ว เช็ควาล์วมาตรฐานไม่ได้รับการอนุมัติให้เป็นอุปกรณ์ป้องกันการไหลย้อนกลับแบบสแตนด์อโลนสำหรับการป้องกันการเชื่อมต่อข้าม-น้ำดื่ม
บอกแรงดันในการทำงาน สื่อ และประเภทการเชื่อมต่อของคุณ-เราจะแนะนำวาล์วที่เหมาะสมที่สุด
ตัวป้องกันการไหลย้อนกลับคืออะไร?
เครื่องป้องกันการไหลย้อนกลับคือชุดประกอบด้านความปลอดภัยที่มี-องค์ประกอบหลายองค์ประกอบที่ได้รับการรับรอง ซึ่งออกแบบมาโดยเฉพาะเพื่อป้องกันไม่ให้น้ำที่ไม่-ใช้บริโภคหรือน้ำที่ปนเปื้อนไหลกลับเข้าสู่แหล่งน้ำดื่มที่สะอาด เป็นหนึ่งในวิธีการป้องกันการไหลย้อนกลับที่ได้รับอนุมัติซึ่งเป็นที่ยอมรับโดยรหัสท่อประปาแบบจำลองสำหรับการปกป้องระบบน้ำดื่มจากการเชื่อมต่อข้าม- โดยอุปกรณ์ที่จำเป็นขึ้นอยู่กับระดับอันตราย
หลักการออกแบบหลัก
ต่างจากเช็ควาล์วทั่วไป ตัวป้องกันการไหลย้อนกลับใช้การป้องกันหลายชั้น - วาล์วตรวจสอบสำรอง วาล์วระบายความดัน และกลไกการระบายอากาศ - เพื่อให้ประสิทธิภาพที่ปลอดภัยเมื่อเกิดเหตุขัดข้อง หากส่วนประกอบภายในตัวใดตัวหนึ่งทำงานล้มเหลวหรือรั่วไหล กลไกรองจะยังคงปิดกั้นการไหลย้อนกลับหรือปล่อยของเหลวที่ปนเปื้อนออกสู่บรรยากาศหรือท่อระบายน้ำ เพื่อให้แน่ใจว่าจะไม่ไปถึงสายจ่ายสำหรับดื่มที่สะอาด
ประเภททั่วไปของสารป้องกันการไหลย้อน
ตัวป้องกันการไหลย้อนกลับแบ่งตามระดับอันตราย ซึ่งสอดคล้องกับมาตรฐานประสิทธิภาพ ASSE และ Uniform Plumbing Code (UPC):
- เบรกเกอร์สุญญากาศบรรยากาศ (AVB):ประเภทกลไกที่ง่ายที่สุด มีช่องอากาศเข้าที่หยุดการทำงานของกาลักน้ำเมื่อแรงดันจ่ายลดลง ใช้สำหรับผ้ากันเปื้อนสำหรับท่อกลางแจ้งที่มีอันตรายต่ำ- และระบบชลประทานขั้นพื้นฐาน
- เบรกเกอร์สุญญากาศแรงดัน (PVB):มีก้านสปริง-และหัวทดสอบและวาล์วปิดในตัวสำหรับการตรวจสอบประสิทธิภาพประจำปี ใช้สำหรับการชลประทานอันตรายต่ำ-ถึง-ปานกลางและระบบสปริงเกอร์ใต้ดิน
- ชุดเช็ควาล์วคู่ (DCVA):ประกอบด้วยเช็ควาล์วอิสระสองตัวต่ออนุกรมกันเพื่อป้องกันการไหลย้อนกลับซ้ำซ้อน ได้รับการอนุมัติสำหรับการใช้งานที่เป็นอันตรายต่ำ- ถึงปานกลาง- เช่น ระบบป้องกันอัคคีภัย (หากได้รับอนุญาตตามประมวลกฎหมายท้องถิ่น) และระบบน้ำเชิงพาณิชย์
- ชุดประกอบลดแรงดันโซน (RPZ):การปกป้องทางกลระดับสูงสุดด้วยเช็ควาล์วสองตัว ห้องตรวจสอบแรงดันระดับกลาง และวาล์วระบายส่วนต่าง หากเกิดการรั่วไหลภายใน วาล์วระบายจะปล่อยน้ำออกสู่บรรยากาศหรือท่อระบายน้ำ เพื่อป้องกันไม่ให้น้ำที่ปนเปื้อนเข้าถึงแหล่งจ่ายสำหรับดื่ม จำเป็นสำหรับการเชื่อมต่อ-อันตรายข้าม-สูงที่เกี่ยวข้องกับสารพิษหรือสารอันตราย การแปรรูปทางเคมี และการใช้งานอื่นๆ ที่ระบุโดยรหัสประปาท้องถิ่น
- ช่องว่างอากาศ:การแยกทางกายภาพที่ไม่ใช่-ทางกล โดยที่ช่องระบายจะอยู่อย่างน้อยสองเท่าของเส้นผ่านศูนย์กลางของช่องจ่ายและไม่น้อยกว่า 25 มม. (1 นิ้ว) เหนือขอบระดับน้ำท่วม- ให้การป้องกันการไหลย้อนกลับในระดับสูงสุดสำหรับอุปกรณ์ติดตั้ง เช่น อ่างล้างจานในห้องปฏิบัติการ และเครื่องล้างจานเชิงพาณิชย์
ความแตกต่างที่สำคัญระหว่างตัวป้องกันการไหลย้อนกลับและเช็ควาล์ว
| คุณสมบัติ | เช็ควาล์ว | สารป้องกันการไหลย้อนกลับ |
|---|---|---|
| ฟังก์ชั่นหลัก | ป้องกันการไหลย้อนกลับทั่วไปเพื่อปกป้องอุปกรณ์และรักษาความดันของระบบ | ป้องกันน้ำที่ปนเปื้อนเข้าสู่แหล่งน้ำดื่มเพื่อปกป้องสุขภาพของประชาชน |
| โครงสร้างการออกแบบ | อุปกรณ์ส่วนประกอบเดียว-อย่างง่ายที่มีองค์ประกอบการปิดผนึกเพียงชิ้นเดียว | ส่วนประกอบหลาย-ที่มีเช็ควาล์วสำรอง กลไกระบาย/ระบายอากาศ และพอร์ตทดสอบ |
| ระดับความปลอดภัย | ปานกลาง; จุดขัดข้องเพียงจุดเดียว ไม่มีความสามารถที่ปลอดภัยเมื่อเกิดข้อผิดพลาด | สูงมาก; การออกแบบที่ปลอดภัยเมื่อเกิดเหตุขัดข้องพร้อมชั้นการป้องกันที่เป็นอิสระหลายชั้น |
| การปฏิบัติตามกฎระเบียบ | ไม่ได้รับการอนุมัติสำหรับการควบคุมการเชื่อมต่อ-น้ำดื่ม ไม่ค่อยได้รับคำสั่งจากรหัสประปา | ได้รับคำสั่งจากรหัสประปาและสาธารณูปโภคด้านน้ำสำหรับการเชื่อมต่อข้ามน้ำดื่มทั้งหมด- ต้องการ-ผลิตภัณฑ์ที่ได้รับการรับรองจากบุคคลที่สาม |
| ข้อกำหนดการทดสอบ | การบำรุงรักษาน้อยที่สุด ไม่มีการทดสอบภาคบังคับที่เป็นมาตรฐาน | Testable backflow prevention assemblies (such as RP, DC, and PVB) generally require annual testing by certified testers, subject to local regulations. |
| ช่วงต้นทุนทั่วไป | ต่ำ ($15–$50 สำหรับขนาดที่อยู่อาศัยและเชิงพาณิชย์ขนาดเบาส่วนใหญ่) | ปานกลางถึงสูง ($50–$500+ ขึ้นอยู่กับประเภท ขนาด และการรับรอง) |
| มาตรฐานที่ใช้บังคับ | มาตรฐานประสิทธิภาพของวาล์วอุตสาหกรรมทั่วไป | ASSE 1013, ASSE 1015, Uniform Plumbing Code, มาตรฐานการป้องกันอัคคีภัย NFPA, แนวทางการเชื่อมต่อข้าม EPA- |
เมื่อใดควรใช้แต่ละอุปกรณ์
ใช้เช็ควาล์วเมื่อ:
- เป้าหมายหลักคือการปกป้องปั๊ม คอมเพรสเซอร์ หรืออุปกรณ์ในกระบวนการผลิตจากความเสียหายจากการไหลย้อนกลับ
- ระบบประกอบด้วยของเหลวที่ไม่-เป็นอันตรายเท่านั้นและไม่มีการเชื่อมต่อกับแหล่งน้ำดื่ม
- มีวัตถุประสงค์เพื่อป้องกันการระบายน้ำในแนวท่อ ลดค้อนน้ำ หรือรักษาระดับการทำงานของปั๊ม
- การใช้งานทั่วไป: การระบายปั๊มบ่อ, ลูปไฮโดรนิก HVAC, ทางออกของปั๊มบ่อ, ระบบนิวแมติก และท่อในกระบวนการอุตสาหกรรม
ใช้ตัวป้องกันการไหลย้อนเมื่อ:
- ระบบท่อเชื่อมต่อโดยตรงกับแหล่งน้ำดื่มของเทศบาลหรือส่วนตัว
- มีความเสี่ยงที่จะเกิดการปนเปื้อนข้าม-จากสารเคมี ปุ๋ย น้ำเสีย น้ำนิ่ง หรือสารเติมแต่งในการดับเพลิง
- การติดตั้งจำเป็นต้องเป็นไปตามรหัสประปาท้องถิ่น กฎการใช้น้ำ หรือข้อกำหนดด้านความปลอดภัยจากอัคคีภัย
- การใช้งานทั่วไป: ระบบชลประทานแนวนอน ระบบฉีดน้ำดับเพลิง ห้องครัวเชิงพาณิชย์ สระว่ายน้ำ อาคารที่พักอาศัยหลาย- ยูนิต และสิ่งอำนวยความสะดวกทางอุตสาหกรรม
-
มีขนาด วัสดุ อัตราแรงดัน และการเชื่อมต่อปลายแบบกำหนดเองให้เลือก
-
ความเข้าใจผิดที่พบบ่อย: เช็ควาล์วสามารถแทนที่ตัวป้องกันการไหลย้อนกลับได้หรือไม่
ไม่ เช็ควาล์วไม่ใช่สิ่งทดแทนที่ปลอดภัยหรือเป็นที่ยอมรับตามกฎหมายสำหรับการป้องกันการไหลย้อนกลับที่ได้รับการรับรองในระบบน้ำดื่ม เช็ควาล์วขาดกลไกป้องกันความผิดพลาดที่ซ้ำซ้อน ส่วนประกอบที่ทดสอบได้ และ-การรับรองจากบุคคลที่สามสำหรับการควบคุมการเชื่อมต่อข้าม- การติดตั้งเช็ควาล์วที่จำเป็นต้องใช้เครื่องป้องกันการไหลย้อนกลับจะส่งผลให้การตรวจสอบระบบประปาล้มเหลว ค่าปรับจากหน่วยงานด้านน้ำในท้องถิ่น และมีความเสี่ยงด้านสาธารณสุขที่สำคัญ
การประชุมเชิงปฏิบัติการวาล์ว
คำถามที่พบบ่อย
เช็ควาล์วถือเป็นสารป้องกันการไหลย้อนกลับประเภทหนึ่งหรือไม่?
ไม่ แม้ว่าเช็ควาล์วจะป้องกันการไหลย้อนกลับทางกายภาพ แต่ก็ไม่เป็นไปตามมาตรฐานความปลอดภัย ความซ้ำซ้อน และการทดสอบที่จำเป็นสำหรับตัวป้องกันการไหลย้อนกลับที่ได้รับการรับรอง เครื่องป้องกันการไหลย้อนกลับมีจุดประสงค์-สร้างขึ้นสำหรับการป้องกันน้ำดื่ม ในขณะที่เช็ควาล์วเป็น-ส่วนประกอบควบคุมการไหลทั่วไป
สาเหตุที่พบบ่อยที่สุดของเช็ควาล์วล้มเหลวคืออะไร?
สาเหตุหลักของความล้มเหลวของเช็ควาล์วคือเศษแข็ง - เช่น สนิม เกล็ดท่อ หรือตะกอน - ที่ติดอยู่ระหว่างส่วนประกอบปิดและบ่าซีล สาเหตุทั่วไปอื่นๆ ได้แก่ ซีลที่นั่งที่สึกหรอ ความเสียหายจากการกระแทกของค้อนน้ำ และการวางแนวการติดตั้งที่ไม่ถูกต้อง การติดตั้งตัวกรอง Y- เหนือวาล์วสามารถยืดอายุการใช้งานได้อย่างมากและลดความเสี่ยงต่อความล้มเหลว
ระบบป้องกันการไหลย้อนกลับจะลดแรงดันน้ำของฉันหรือไม่
เครื่องป้องกันการไหลย้อนกลับที่มีขนาดเหมาะสมจะสร้างแรงดันตกคร่อมเล็กน้อยเนื่องจากส่วนประกอบภายใน แต่โดยทั่วไปแล้วการสูญเสียนี้จะน้อยมากและได้รับการออกแบบทางวิศวกรรมให้อยู่ภายในขีดจำกัดการทำงานของระบบประปาที่ยอมรับได้ สำหรับการใช้งานในที่พักอาศัยและเชิงพาณิชย์ส่วนใหญ่ จะไม่ทำให้การไหลของน้ำหรือแรงดันปกติลดลงอย่างเห็นได้ชัด
จะต้องทดสอบสารป้องกันการไหลย้อนกลับบ่อยแค่ไหน?
รหัสประปาท้องถิ่นและกฎระเบียบด้านสาธารณูปโภคด้านน้ำส่วนใหญ่กำหนดให้มีการทดสอบการป้องกันการไหลย้อนกลับที่ได้รับการรับรองทุกปีโดยผู้ทดสอบส่วนประกอบการไหลย้อนกลับที่ได้รับอนุญาตและได้รับการรับรอง การทดสอบยืนยันว่าเช็ควาล์ว รีลีฟวาล์ว และซีลทั้งหมดทำงานอย่างถูกต้อง และรักษาระดับการป้องกันการปนเปื้อนตามที่ต้องการ
อะไรคือความแตกต่างระหว่างวาล์วน้ำไหลย้อนและตัวป้องกันการไหลย้อน?
วาล์วน้ำไหลย้อนเป็นอุปกรณ์พิเศษที่ติดตั้งบนท่อระบายน้ำในอาคารเพื่อป้องกันไม่ให้น้ำเสียจากชุมชนไหลย้อนกลับเข้าไปในอาคาร มีการติดตั้งตัวป้องกันการไหลย้อนกลับบนท่อจ่ายน้ำสะอาด เพื่อป้องกันน้ำดื่มจากการปนเปื้อนจากของเหลวที่ไม่ใช่-สำหรับน้ำดื่ม พวกเขาให้บริการระบบประปาแยกต่างหากและไม่สามารถใช้แทนกันได้
โดยสรุป เช็ควาล์วเป็นเครื่องมือที่ใช้งานทั่วไป-คุ้มทุน-สำหรับอุปกรณ์และการปกป้องระบบ ในขณะที่ตัวป้องกันการไหลย้อนกลับเป็นอุปกรณ์ความปลอดภัยที่ได้รับการควบคุมซึ่งออกแบบมาเพื่อปกป้องคุณภาพน้ำดื่มและสุขภาพของประชาชน การทำความเข้าใจความแตกต่างนี้ช่วยให้มั่นใจได้ว่าจะปฏิบัติตามรหัสประปา ลดความเสี่ยงในการปนเปื้อน และหลีกเลี่ยงการแก้ไขที่มีค่าใช้จ่ายสูงจากเหตุการณ์การไหลย้อนกลับ
