วาล์วตรวจสอบเพลทคู่: ภาพรวม

วาล์วตรวจสอบเพลทคู่: ภาพรวม

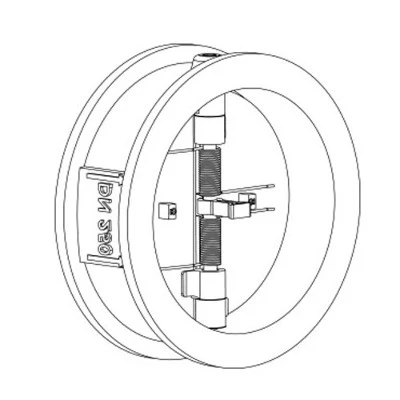

เช็ควาล์วเพลทคู่เป็นวาล์วกันกลับอัตโนมัติ-ที่ออกแบบมาเพื่อป้องกันการไหลย้อนกลับในระบบท่อของเหลวและก๊าซ ออกแบบและผลิตตาม API 594, EN 16767 และข้อกำหนด API 6D ที่เกี่ยวข้อง โดยมีลักษณะเป็นจานบานพับด้านสมมาตรสองด้าน-และโครงสร้างตัวถังชิ้นเดียวแบบไม่มีรีเทนเนอร์- มีจำหน่ายทั่วไปตั้งแต่ DN 50 ถึง DN 1400 (NPS 2 ถึง NPS 56 ขึ้นอยู่กับผู้ผลิต) และพิกัดแรงดันโดยทั่วไปจะอยู่ในช่วงตั้งแต่ Class 150 ถึง Class 1500 โดยมีคลาสที่สูงกว่าสำหรับการใช้งานพิเศษ ความสามารถด้านอุณหภูมิในการทำงานขึ้นอยู่กับการเลือกวัสดุและการออกแบบการปิดผนึก ตั้งแต่บริการแช่แข็งที่อุณหภูมิประมาณ -196 องศา ไปจนถึงสูง- การใช้งานที่อุณหภูมิสูงกว่า 300 องศา ขนาดหน้า{20}}ต่อ-ที่กะทัดรัดและการตอบสนองการปิดที่รวดเร็วทำให้เป็นส่วนประกอบที่ระบุอย่างกว้างขวางในภาคส่วนน้ำ น้ำมันและก๊าซ เคมี และการผลิตไฟฟ้า

1. ข้อกำหนดวาล์วตรวจสอบแผ่นคู่

ช่วงอุณหภูมิ: -320 ถึง 662 องศา F (-196 ถึง 350 องศา )

ขนาด: NPS 2-48 (DN 50- 1200)

ระดับแรงดัน: ASME 150 - ASME 2500

เผชิญหน้า-ต่อ-: ตามมาตรฐาน API 594 สอดคล้องกับ API 6D, ISO 14313, ASME B16.10

สิ้นสุดการเชื่อมต่อ: RF, RTJ ตาม B16.5 และ B16.47

การออกแบบตัวถัง: โครงแบบดึง เวเฟอร์ หรือหน้าแปลนคู่เป็นแบบหล่อหรือหล่อเป็นชิ้นเดียว-

การออกแบบที่นั่ง: โลหะ-นั่งแบบเคลือบแข็งบนจานและที่นั่ง

2. การใช้งานและการประยุกต์หลัก

เช็ควาล์วแบบเพลทคู่ทำหน้าที่เป็นส่วนประกอบป้องกันการไหลในภาคอุตสาหกรรมที่หลากหลาย ปกป้องความสมบูรณ์ของท่อและรักษาการขนส่งทางเดียวที่มั่นคง
โครงสร้างพื้นฐานด้านน้ำและน้ำเสีย: ติดตั้งในเครือข่ายการจ่ายน้ำในเขตเทศบาล โรงบำบัดน้ำเสีย และโรงบำบัดน้ำเสีย วาล์วเหล่านี้ครอบคลุมขนาดตั้งแต่ DN 40 ถึง DN 1400 ตาม EN 16767 วาล์วเหล่านี้ปกป้องสถานีสูบน้ำจากการผกผันของการไหล โดยต้องใช้แรงดันต้านขั้นต่ำ 0.3–0.5 บาร์ เพื่อให้มีการปิดผนึกอย่างแน่นหนาในน้ำสะอาดและระบบชลประทานที่กรองแล้ว
การส่งผ่านน้ำมันและก๊าซ: ผลิตตามมาตรฐาน API 594 และ API 6D โดยมีพิกัดแรงดันสูงถึงคลาส 2500 วาล์วเหล่านี้ควบคุมการไหลของน้ำมันดิบ ก๊าซธรรมชาติ และท่อส่งผลิตภัณฑ์กลั่น การออกแบบที่วางโลหะ-พร้อมพื้นผิวซีลแบบแข็งช่วยเพิ่มความทนทานต่อการสึกหรอสำหรับอุณหภูมิสูง-และการบริการที่มีฤทธิ์กัดกร่อน
การผลิตสารเคมีและกระบวนการ: ประดิษฐ์จากสเตนเลสออสเทนนิติก เหล็กซูเปอร์ดูเพล็กซ์ และโลหะผสมนิกเกิล วาล์วนี้เป็นไปตามข้อกำหนด ASME B16.34 สำหรับการจัดการของเหลวที่มีฤทธิ์กัดกร่อน เกรดสแตนเลสซุปเปอร์ดูเพล็กซ์มักจะให้ความแข็งแรงผลผลิตมากกว่า 550 MPa และค่า PREN สูงสำหรับสภาพแวดล้อมที่มีคลอไรด์-
การผลิตไฟฟ้าและสาธารณูปโภคทางอุตสาหกรรม: ใช้งานในวงจรน้ำหล่อเย็นของโรงไฟฟ้าพลังความร้อน เครือข่ายป้องกันอัคคีภัย และท่ออัดอากาศ วาล์วนี้รองรับการติดตั้งท่อทั้งแนวนอนและแนวตั้ง คุณลักษณะแรงดันตกคร่อมต่ำโดยธรรมชาติจะช่วยลดการสูญเสียไฮดรอลิกในระบบการไหลต่อเนื่อง-

3. ประโยชน์และข้อดีที่สำคัญ

สถาปัตยกรรมตัวถังแบบรีเทนเนอร์และการออกแบบจานเบรกน้ำหนักเบาให้ประสิทธิภาพที่เพิ่มขึ้นที่วัดได้เมื่อเทียบกับเช็ควาล์วสวิงเต็ม-แบบทั่วไป
โครงสร้างการรั่วไหลภายนอกเป็นศูนย์: การออกแบบตัวเครื่องแบบชิ้นเดียวแบบไม่มีรีเทนเนอร์- ช่วยลดการเจาะผนังภายนอก และขจัดเส้นทางการปล่อยก๊าซที่อาจหลบหนีออกไปตามข้อกำหนดเฉพาะด้านความปลอดภัยจากอัคคีภัย API 6FA- วาล์วจะรักษาความปลอดภัยจากอัคคีภัยอย่างแท้จริงสำหรับ-สภาพแวดล้อมกระบวนการทางเคมีและไฮโดรคาร์บอนที่มีความเสี่ยงสูง โดยไม่ต้องเจาะรูสำหรับติดตั้งหมุดบานพับ
ค้อนน้ำและการกระแทกที่บรรเทาลง: จานคู่น้ำหนักเบาที่จับคู่กับสปริงอัลลอยด์ที่มีแรงบิดสูง- ช่วยให้สามารถ-ปิดการทำงานได้อย่างรวดเร็ว ลดความเร็วการไหลย้อนกลับและแรงดันที่เพิ่มขึ้นอย่างรวดเร็วของค้อนน้ำ กันชนกันกระแทกในตัวช่วยลดการสึกหรอของขอบภายใน ยืดอายุวงจรวาล์วภายใต้สภาวะการบริการแบบวนรอบที่รุนแรง
แรงดันตกคร่อมต่ำและประสิทธิภาพการใช้พลังงาน: -รูปทรงของจานแบบบานพับด้านข้างช่วยลดแรงโน้มถ่วง- ทำให้เกิดความต้านทานต่อช่องเปิด ทำให้สูญเสียแรงดันต่ำกว่าเช็ควาล์วแบบสวิงแบบดั้งเดิม เมื่อเปิดจนสุด จานที่อยู่ตรงกลางจะสร้างเส้นทางการไหลที่สมมาตรโดยไม่มีผลกระทบจากการลากที่นั่ง ซึ่งช่วยรักษาความสมบูรณ์ของพื้นผิวการปิดผนึกในระยะยาว-
การกำหนดค่าที่หลากหลายและความยืดหยุ่นของวัสดุ: มีให้เลือกทั้งแบบเวเฟอร์ ดึง และปลายแปลนคู่- วาล์วรองรับวัสดุฐานตั้งแต่เหล็กดัดไปจนถึง Hastelloy ตลอดช่วงอุณหภูมิ - ถึง 350 องศา ได้รับการทดสอบแรงดันตามมาตรฐาน API 598 และ EN 12266 ด้วยสูตรวัสดุแบบกำหนดเองเพื่อให้ตรงกับข้อกำหนดการกัดกร่อนเฉพาะโครงการ

4. แนวโน้มการพัฒนาในอนาคต

ความก้าวหน้าของเทคโนโลยีโลหะวิทยาและการตรวจจับแบบดิจิทัลกำลังผลักดันการปรับปรุงอย่างต่อเนื่องในด้านวัสดุ การตรวจสอบ และการออกแบบไฮดรอลิก
โลหะผสมที่ต้านทานการกัดกร่อนขั้นสูง-: เหล็กกล้าไร้สนิมซูเปอร์ดูเพล็กซ์ที่มีโครงสร้างจุลภาคออสเทนไนต์ 50/50 เฟอร์ไรต์- จะช่วยขยายการใช้งานในระบบกรองน้ำทะเลออก โลหะผสมที่มีความต้านทานการเกิดรูพรุนเทียบเท่ากับค่าที่สูงกว่า 40 จะให้อายุการใช้งานที่ยาวนานขึ้นในสภาพแวดล้อมที่มีคลอไรด์สูง- เมื่อเปรียบเทียบกับสเตนเลสออสเทนนิติก 316L มาตรฐาน
ประสิทธิภาพการแช่แข็งที่ขยายตัว: สูตรวัสดุที่ผ่านการกลั่นและกระบวนการผลิตจะขยายขีดจำกัดการปฏิบัติงานที่เชื่อถือได้ให้ต่ำกว่า -196 องศา โดยรองรับก๊าซธรรมชาติเหลวและเครือข่ายท่อแช่แข็งแบบแช่แข็งทางอุตสาหกรรม วาล์วจะมีคุณสมบัติตามรุ่น API 6D ที่อัปเดตเพื่อประสิทธิภาพที่สม่ำเสมอในบริการที่อุณหภูมิต่ำมาก
การตรวจสอบแบบไม่รบกวน-ในตัว: เซ็นเซอร์ที่ไม่เจาะทะลุ-ในตัวจะช่วยให้สามารถติดตามตำแหน่งของแผ่นดิสก์ ความเร็วในการปิด และการรั่วไหลของเบาะนั่งได้แบบเรียลไทม์ โดยไม่กระทบต่อความสมบูรณ์ของร่างกาย ข้อมูลการปฏิบัติงานที่รวบรวมไว้จะสนับสนุนกำหนดการบำรุงรักษาเชิงคาดการณ์ ซึ่งช่วยลดเวลาหยุดทำงานโดยไม่ได้วางแผนใน-โรงงานอุตสาหกรรมที่มีกระบวนการต่อเนื่อง
ประสิทธิภาพไฮดรอลิกที่ปรับให้เหมาะสม: การสร้างแบบจำลองพลศาสตร์ของไหลเชิงคำนวณจะปรับแต่งโปรไฟล์การไหลของดิสก์และตัวถัง ซึ่งช่วยลดแรงดันตกคร่อมประมาณ 10–15 เปอร์เซ็นต์ตลอดช่วงขนาดปกติ ความต้านทานการไหลที่ต่ำกว่าจะแปลไปสู่การลดการใช้พลังงานในการสูบน้ำในเครือข่ายท่อน้ำและกระบวนการขนาดใหญ่-

5. บทสรุป

เช็ควาล์วแบบเพลทคู่ตอบสนองความต้องการด้านการทำงานหลักสำหรับการควบคุมการไหลแบบทิศทางเดียวทั่วทั้งระบบท่ออุตสาหกรรม ปรับสมดุลพื้นที่การติดตั้งที่กะทัดรัด ประสิทธิภาพการปิดผนึกที่เชื่อถือได้ และลดผลกระทบทางไฮดรอลิก ความสอดคล้องกับมาตรฐาน API, ASME และ EN ระดับโลกทำให้มั่นใจถึงความสามารถในการแลกเปลี่ยนมิติและการปฏิบัติตามกฎระเบียบในตลาดภูมิภาค เนื่องจากเทคโนโลยีด้านวัสดุศาสตร์และการตรวจสอบสภาพก้าวหน้าไป วาล์วเหล่านี้จะยังคงเป็นข้อกำหนดมาตรฐานสำหรับโครงการที่ให้ความสำคัญกับการป้องกันการรั่วไหล การป้องกันอุปกรณ์ และ-ประสิทธิภาพการดำเนินงานในระยะยาว
