วาล์วควบคุมใช้เพื่อควบคุมอัตราการไหล ความดัน หรืออุณหภูมิของตัวกลางแบบไดนามิกเพื่อให้บรรลุการควบคุมกระบวนการวาล์วระบายความดันในทางกลับกัน ใช้สำหรับการป้องกันแรงดันเกินของระบบโดยเฉพาะ โดยปล่อยแรงดันออกอย่างพาสซีฟเพื่อความปลอดภัยของอุปกรณ์
การวางตำแหน่งหน้าที่
A วาล์วควบคุมเป็นตัวกระตุ้นในระบบควบคุมกระบวนการ ด้วยการรับสัญญาณจากตัวควบคุม (เช่น 4-20mA) ระบบจะปรับการเปิดวาล์วอย่างแข็งขันเพื่อควบคุมพารามิเตอร์กระบวนการอย่างแม่นยำ เช่น อัตราการไหล ความดัน และอุณหภูมิของตัวกลาง เพื่อให้มั่นใจว่าการผลิตมีเสถียรภาพและมีประสิทธิภาพ พบได้ทั่วไปในระบบอัตโนมัติในอุตสาหกรรมเคมี พลังงาน และยา
A วาล์วระบายความดันเป็นอุปกรณ์ป้องกันความปลอดภัย ปกติปิด จะเปิดโดยอัตโนมัติเพื่อปล่อยแรงดันเมื่อแรงดันของระบบเกินค่าที่ตั้งไว้เท่านั้น โดยจะปิดอีกครั้งหลังจากแรงดันกลับสู่ปกติ เพื่อป้องกันความเสียหายของอุปกรณ์เนื่องจากแรงดันเกิน มันเป็นวาล์วตอบสนองแบบพาสซีฟ
วิธีการควบคุมและตรรกะการทำงาน
การดำเนินงานของกวาล์วควบคุมถูกขับเคลื่อนด้วยสัญญาณภายนอก ทำให้สามารถปรับช่องเปิดได้อย่างต่อเนื่องและแม่นยำ ตัวอย่าง ได้แก่ วาล์วไดอะแฟรมนิวแมติกและวาล์วควบคุมไฟฟ้า โดยเน้นความเร็วการตอบสนองและความแม่นยำในการควบคุม
วาล์วระบายความดันเปิดและปิดโดยอัตโนมัติตามการเปลี่ยนแปลงแรงดันภายใน โดยไม่ต้องมีการควบคุมจากภายนอก ระดับการเปิดมักจะเป็นสัดส่วนกับระดับแรงดันเกิน (การลดแรงดันตามสัดส่วน) หรือเปิดอย่างรวดเร็วและเต็มที่หลังจากถึงค่าที่ตั้งไว้ (ประเภทลดแรงดัน) โดยเน้นความน่าเชื่อถือและความเร็วของการทำงาน
การจัดหาวาล์วสำหรับโครงการของคุณ?รับใบเสนอราคาโดยตรงจากโรงงาน-สำหรับวาล์วควบคุมและรีลีฟตอนนี้
ตารางเปรียบเทียบ: วาล์วควบคุมกับวาล์วระบาย
| คุณลักษณะ/มุมมอง | วาล์วควบคุม | รีลีฟวาล์ว |
| ฟังก์ชั่นหลัก | การควบคุมกระบวนการ. ควบคุมความดัน อุณหภูมิ ระดับ หรือการไหลโดยการเปลี่ยนอัตราการไหล | การป้องกันความปลอดภัย. ปล่อยสื่อเมื่อความดันของระบบเกินค่าที่ตั้งไว้เพื่อป้องกันอุปกรณ์เสียหาย |
| ลักษณะการดำเนินงาน | การปรับอย่างต่อเนื่อง. ปลั๊กจะอยู่ที่ตำแหน่งใดๆ ระหว่าง 0–100% (การควบคุมปริมาณ) โดยขึ้นอยู่กับสัญญาณ | การเปิดตามสัดส่วนหรือแบบ Snap. เปิดที่ความดันที่ตั้งไว้และตั้งค่าใหม่เมื่อความดันกลับสู่ช่วงที่ปลอดภัย |
| วิธีการกระตุ้น | พลังงานภายนอก. มักขับเคลื่อนด้วยตัวกระตุ้นแบบนิวแมติก ไฟฟ้า หรือไฮดรอลิก | ดำเนินการด้วยตนเอง- (ขับเคลื่อนด้วยสื่อ). อาศัยแรงกดดันจากตัวกลางเพื่อเอาชนะแรงสปริงภายใน |
| บูรณาการระบบควบคุม | ปิด-การควบคุมลูป. ต้องใช้เซ็นเซอร์ (เครื่องส่งสัญญาณ) และตัวควบคุม (PLC/DCS) | การดำเนินงานที่เป็นอิสระ. การตอบสนองแบบพาสซีฟ; ไม่ต้องการสัญญาณภายนอกหรือลูปควบคุม |
| ความถี่ในการทำงาน | สูงมาก. การปรับไมโคร-อย่างต่อเนื่องระหว่างการทำงานของระบบ | ต่ำมาก. ทำงานเฉพาะในสภาวะที่ไม่ปกติหรือเหตุการณ์แรงดันเกิน |
| มาตรฐานการปิดผนึก | จำแนกตามเกรด. อนุญาตให้มีการรั่วไหลของร่องรอย (เช่น ANSI Class IV/VI) | เข้มงวดมาก. ต้องรักษาระดับการรั่วไหลให้ใกล้-เป็นศูนย์จนกว่าจะถึงแรงดันที่ตั้งไว้ |
| แรงดันตก | สำคัญ. สร้างแรงดันตกผ่านการควบคุมปริมาณเพื่อให้บรรลุการควบคุม | น้อยที่สุด. ยังคงปิดในระหว่างการดำเนินการตามปกติ ทำให้ไม่มีแรงดันตกจนกว่าจะเปิด |
| สถานที่ติดตั้ง | ติดตั้งในเส้นทางการไหลของแกนกลางของท่อกระบวนการ | ติดตั้งบนภาชนะรับแรงดัน ช่องจ่ายปั๊ม หรือส่วนต่างๆ ที่มีแนวโน้มที่จะเกิดแรงดันเกิน |
| ความเร็วในการตอบสนอง | ขึ้นอยู่กับแอคทูเอเตอร์และตัวกำหนดตำแหน่ง (โดยทั่วไปจะเป็นวินาที) | รวดเร็วมาก. การตอบสนองทางกล การดำเนินการทันทีเพื่อปกป้องระบบ |
| การใช้งานทั่วไป | การควบคุมการไหลของสารเคมี การควบคุมอุณหภูมิตัวแลกเปลี่ยนความร้อน การลดแรงดันน้ำมันและก๊าซ | การปล่อยความปลอดภัยของหม้อไอน้ำ, ระบบบายพาสไฮดรอลิก, ระบบป้องกันการหายใจของถังเก็บ |

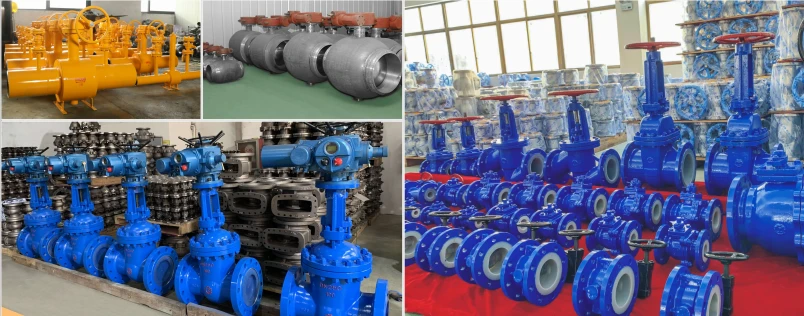

เวิร์กช็อปวาล์ว GNEE
มีสินค้า-ในสต็อกและพร้อมส่ง: มี-วาล์วควบคุมที่มีความแม่นยำสูงและวาล์วระบายที่ผ่านการรับรองแล้ว
คำถามที่พบบ่อย
รีลีฟวาล์วสองประเภทคืออะไร?
รีลีฟวาล์วมีสองประเภทพื้นฐานที่พบในระบบไฮดรอลิก:ดำเนินการโดยตรงและดำเนินการนำร่อง. การเลือกสิ่งที่ถูกต้องสามารถป้องกันปัญหาและทำให้ระบบของคุณทำงานได้ดีขึ้น
วาล์วควบคุมมีไว้เพื่ออะไร?
การใช้งานทั่วไปสำหรับวาล์วควบคุมมีไว้สำหรับลดแรงดันด้านท้ายน้ำของไอน้ำ น้ำ ตลอดจนของเหลวและก๊าซอื่นๆ ที่ไหลผ่านท่อหรือระบบ.
วาล์วควบคุมไฟฟ้าเป็นตัวกระตุ้นหลักในระบบควบคุมอัตโนมัติทางอุตสาหกรรม ประกอบอย่างแม่นยำจากตัวกระตุ้นไฟฟ้าและตัววาล์ว ขับเคลื่อนด้วยพลังงานไฟฟ้า โดยจะปรับการเปิดวาล์วอย่างต่อเนื่อง ควบคุมพารามิเตอร์หลัก เช่น อัตราการไหล อุณหภูมิ และความดันของตัวกลางในท่อได้อย่างแม่นยำ มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมปิโตรเคมี พลังงาน โลหะ และการคุ้มครองสิ่งแวดล้อม
