วาล์วผีเสื้อหน้าแปลนไฟฟ้า

วาล์วผีเสื้อหน้าแปลนไฟฟ้าเป็นอุปกรณ์ควบคุมท่อทางอุตสาหกรรมที่ประกอบด้วยแอคชูเอเตอร์ไฟฟ้าแบบสโตรกเชิงมุม (การหมุนบางส่วน 0~90 องศา) และวาล์วผีเสื้อที่เชื่อมต่อทางกลไก ส่วนใหญ่จะใช้ในอุตสาหกรรมต่างๆ เช่น ปิโตรเลียม เคมี การบำบัดน้ำ พลังงาน และเครื่องทำความร้อน วาล์วใช้แผ่นผีเสื้อรูปทรงดิสก์-ที่หมุนรอบแกน และสามารถเข้าถึงสถานะเปิดเต็มที่ได้โดยการหมุน 90 องศา มีโครงสร้างเรียบง่าย ขนาดเล็ก และน้ำหนักเบา และเหมาะสำหรับท่อที่มีข้อกำหนดตั้งแต่ DN50 ถึง DN1200

GNEE Group เชี่ยวชาญในการผลิตวาล์วและให้บริการปรับแต่งวาล์วมีการออกแบบวาล์วแบบกำหนดเอง – เริ่มโครงการของคุณ!‌

พารามิเตอร์ทางเทคนิคของวาล์วผีเสื้อหน้าแปลนไฟฟ้า

ช่วงขนาด: DN50-DN2000

วัสดุ: SS304, SS316

ตัวเลือกการเชื่อมต่อ: ปลายหน้าแปลน

ความดัน: 0.6Mpa ~ 4.0Mpa

อุณหภูมิในการทำงาน: -29 องศาถึง 425 องศา

ตัวเลือกการซีล: กราไฟท์ SS304 +

สื่อที่ใช้บังคับ: น้ำ น้ำมัน แก๊ส กรดอะซิติก กรดไนตริก

คุณสมบัติของวาล์วปีกผีเสื้อแบบไฟฟ้า

โครงสร้างที่กะทัดรัดติดตั้งง่าย

การออกแบบการเชื่อมต่อแบบแปลนช่วยลดความจำเป็นในการปะเก็นเพิ่มเติม ตัววาล์วบางเหมาะสำหรับสถานการณ์ที่มีระยะห่างระหว่างท่อสั้น (เช่น การจ่ายน้ำในอาคารสูง- ทางเดินท่อใต้ดิน)

เส้นผ่านศูนย์กลางที่กำหนดมีตั้งแต่ DN50 ถึง DN1200; รุ่นที่มีเส้นผ่านศูนย์กลางใหญ่กว่า (เช่น DN300 ขึ้นไป) มีการออกแบบให้มีน้ำหนักเบาเพื่อลดภาระบนโครงสร้างรองรับท่อ

การเปิดและปิดอย่างรวดเร็ว การทำงานที่ยืดหยุ่น

การเปิดปิดเสร็จสิ้นด้วยการหมุนแผ่นปีกผีเสื้อ 90 องศา เวลาดำเนินการสั้น (โดยทั่วไปน้อยกว่าหรือเท่ากับ 3 วินาที) ตอบสนอง-การปิดเครื่องอย่างรวดเร็วหรือความต้องการด้านกฎระเบียบ (เช่น ระบบป้องกันอัคคีภัย การปิดฉุกเฉิน-สถานการณ์)

รองรับโหมดการทำงานทั้งแบบไฟฟ้าและแบบแมนนวล การสลับแบบแมนนวลสามารถทำได้ในกรณีที่ไฟฟ้าดับของแอคชูเอเตอร์ไฟฟ้าเพื่อความปลอดภัยของระบบ

ประสิทธิภาพการปิดผนึกที่ปรับได้

ซีลแบบอ่อน: ทำจากวัสดุ เช่น ยางไนไตรล์ ยางฟลูออโร หรือ PTFE โดยมีระดับการรั่วของ ANSI Class VI เหมาะสำหรับสื่อที่สะอาด (เช่น น้ำดื่ม -ของเหลวเกรดอาหาร)

ซีลแบบแข็ง: โลหะ-โครงสร้างการซีลแบบเป็นชั้น (เช่น สแตนเลส + กราไฟท์) ทนทานต่ออุณหภูมิและความดันสูง (สูงถึง 600 องศา ) เหมาะสำหรับไอน้ำ น้ำมัน และสภาพการทำงานอื่นๆ

การออกแบบเยื้องศูนย์สามมิติ-: รุ่นระดับไฮเอนด์บางรุ่น (เช่น วาล์วปีกผีเสื้อซีลแข็งเยื้องศูนย์-ชนิดหน้าแปลนไฟฟ้า-สามมิติ) มี-การสัมผัสแรงเสียดทานของพื้นผิวการซีลเป็นศูนย์โดยการชดเชยแกนก้านวาล์ว แกนช่องตัววาล์ว และมุมเยื้องศูนย์ ซึ่งช่วยลดความเสี่ยงในการสึกหรอและการรั่วไหล

การควบคุมการไหลที่แม่นยำ:

ด้วยการปรับระดับการเปิดของแอคชูเอเตอร์ไฟฟ้า (0-90 องศา) จึงสามารถปรับระดับการไหลของตัวกลางเชิงเส้นหรือเท่ากันได้ รองรับอินพุต/เอาท์พุตอนาล็อก 4-20mA และเข้ากันได้กับ PLC, DCS และระบบควบคุมอัตโนมัติอื่นๆ

ค่าบำรุงรักษาต่ำ:

แนะนำให้เปลี่ยนแหวนซีลแบบอ่อนทุกๆ 3 ปี

โครงสร้างซีลแบบแข็ง-จำเป็นต้องมีการทำความสะอาดตะกรันบนพื้นผิวซีลเป็นประจำ และควรเติมจาระบีทุกๆ 6 เดือนภายใต้สภาวะที่มีอุณหภูมิสูง-

การออกแบบแบบโมดูลาร์ทำให้สามารถเปลี่ยนส่วนประกอบซีลได้อย่างรวดเร็วโดยไม่ต้องแยกชิ้นส่วนวาล์วทั้งหมด

พารามิเตอร์ข้อมูลจำเพาะของวาล์วปีกผีเสื้อแบบไฟฟ้า

วาล์วผีเสื้อหน้าแปลนไฟฟ้า วัสดุชิ้นส่วนสินค้า

การใช้งานวาล์วปีกผีเสื้อแบบไฟฟ้า

ปิโตรเคมี

การควบคุมการไหลของของเหลวที่มีฤทธิ์กัดกร่อนหรือหนืด เช่น สารละลายกรดและด่าง ตัวทำละลายอินทรีย์ เป็นต้น

ใช้สำหรับทางเข้าและทางออกของอุปกรณ์ เช่น เครื่องปฏิกรณ์และถังเก็บ เพื่อให้เกิดการควบคุมการไหลที่แม่นยำหรือการปิดเครื่องฉุกเฉิน-

พลังงานและพลังงาน

ควบคุมการไหลของตัวกลาง เช่น ไอน้ำและน้ำหล่อเย็น เพื่อให้มั่นใจถึงการทำงานของอุปกรณ์ เช่น หม้อไอน้ำและกังหันไอน้ำอย่างมีเสถียรภาพ

ในการผลิตพลังงานนิวเคลียร์ใช้ในระบบทำความเย็นของเครื่องปฏิกรณ์นิวเคลียร์เพื่อควบคุมการทำงานของปั๊มนิวเคลียร์

การประปาและการระบายน้ำและการคุ้มครองสิ่งแวดล้อม

ควบคุมการไหลของน้ำหรือปิดสื่อในโรงบำบัดน้ำเสียและประปา

การควบคุมการไหลของฝุ่น-ก๊าซที่ภาระหนักหรืออากาศเย็นและร้อนในงานวิศวกรรมสิ่งแวดล้อม

อาหารและยา

ใช้การออกแบบเกรดที่ถูกสุขลักษณะ- (เช่น การบุ PTFE) เพื่อให้แน่ใจว่าสื่อไม่มีการปนเปื้อนและตรงตามมาตรฐาน GMP

ใช้สำหรับควบคุมของไหลในการแปรรูปอาหาร ยา และอุตสาหกรรมอื่นๆ

โลหะวิทยาและการต่อเรือ

ควบคุมการไหลของตัวกลาง เช่น ไอน้ำอุณหภูมิสูง-และก๊าซไอเสียในอุตสาหกรรมโลหะวิทยา

การควบคุมพารามิเตอร์ของของไหลในระบบท่อทางทะเล ปรับให้เข้ากับพื้นที่{0}}สถานการณ์ที่จำกัด

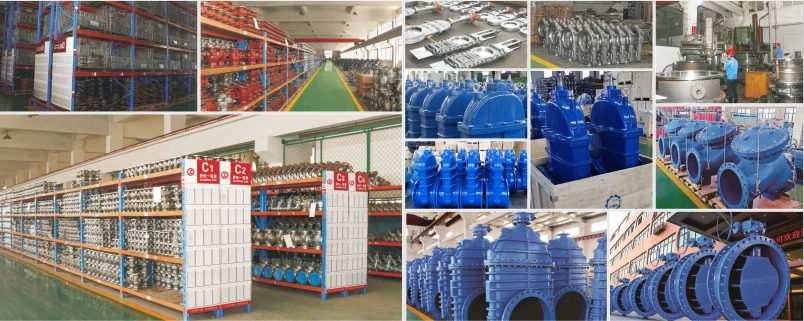

โรงงานวาล์วผีเสื้อหน้าแปลนไฟฟ้า
