บอลวาล์วซึ่งเป็นส่วนประกอบควบคุมทั่วไปในระบบท่ออุตสาหกรรม ส่วนใหญ่แบ่งออกเป็นสองประเภทตามโครงสร้างภายใน: บอลวาล์วเจาะเต็ม-และบอลวาล์วเจาะลด- บอลวาล์วทั้งสองประเภทนี้มีความแตกต่างกันอย่างมากในด้านการทำงาน โครงสร้าง และสถานการณ์การใช้งาน บทความนี้จะกล่าวถึงความแตกต่างระหว่างบอลวาล์วเจาะเต็ม-และลด-บอลวาล์วเจาะอย่างละเอียดทั้งในด้านความหมาย ลักษณะโครงสร้าง หน้าที่ และการประยุกต์
GNEE Group ในฐานะผู้ผลิตวาล์วมืออาชีพในประเทศจีน ให้คำแนะนำในการเลือกวาล์วและบริการปรับแต่งลดการรั่วไหลและต้นทุน – สั่งซื้อวาล์วโดยตรงที่นี่!
คำจำกัดความและลักษณะโครงสร้าง
บอลวาล์วเจาะเต็ม-: ตามชื่อที่แนะนำ บอลวาล์วเจาะเต็ม-มีช่องการไหลที่ออกแบบมาให้มีความกว้างสม่ำเสมอ ซึ่งหมายความว่าขนาดปากจากทางเข้าไปยังทางออกจะเท่ากัน ขนาดต้องไม่เล็กกว่าค่ามาตรฐานที่ระบุ และมักจะเทียบเท่ากับเส้นผ่านศูนย์กลางระบุของข้อกำหนดเฉพาะนั้น ตัวอย่างเช่น เส้นผ่านศูนย์กลางของช่องไหลของบอลวาล์วเต็ม-ของ DN50 ก็ควรจะอยู่ที่ประมาณ 50 มม. การออกแบบนี้ช่วยให้มั่นใจได้ว่าของไหลจะไม่มีสิ่งกีดขวางที่สำคัญเมื่อผ่านวาล์ว จึงรับประกันการไหลของของไหลที่ราบรื่น
บอลวาล์วเจาะลดลง-: บอลวาล์วเจาะลดลง-แตกต่างออกไป ช่องทางเข้าของการไหลนั้นกว้างกว่าเส้นผ่านศูนย์กลางของช่องการไหล และเส้นผ่านศูนย์กลางของช่องการไหลจริงจะเล็กกว่าข้อกำหนดมาตรฐานประมาณหนึ่งขนาด จากตัวอย่างบอลวาล์วลดขนาด DN50- เป็นตัวอย่าง เส้นผ่านศูนย์กลางของช่องไหลจะอยู่ที่ประมาณ 38 มม. ซึ่งเทียบเท่ากับข้อกำหนดเฉพาะของ DN40 โดยประมาณ การออกแบบนี้ทำให้สามารถควบคุมอัตราการไหลได้โดยการปรับพื้นที่เปิดเมื่อส่วนปิดของวาล์ว (โดยปกติคือลูกบอล) ปิดบางส่วน เพื่อให้ได้ผลการควบคุมปริมาณหรือ-การปิดกั้นการไหล
ฟังก์ชั่นและการใช้งาน
บอลวาล์วเจาะเต็ม-: เนื่องจากการออกแบบช่องทางการไหล บอลวาล์วเจาะเต็ม-จึงมีความต้านทานของไหลต่ำและมีลักษณะการไหลที่ดีเยี่ยม ทำให้ใช้เป็นหลักในการใช้งานที่ต้องการอัตราการไหลสูงและการไหลที่ไม่มีสิ่งกีดขวาง ตัวอย่างเช่น ในระบบท่อที่ต้องเปิด/ปิดอย่างรวดเร็วหรือตัดวงจร บอลวาล์วเจาะเต็ม-สามารถปิดของเหลวได้อย่างรวดเร็ว ขณะเดียวกันก็รับประกันการไหลที่ราบรื่นเมื่อเปิด นอกจากนี้ บอลวาล์วเจาะเต็ม-ยังเหมาะสำหรับตัวกลางของเหลวที่มีความหนืดสูง- เป็นอนุภาค หรือตกผลึกได้ง่าย เนื่องจากตัวกลางเหล่านี้มีแนวโน้มที่จะอุดตันน้อยกว่าเมื่อผ่านวาล์ว
บอลวาล์วเจาะลดลง-: บอลวาล์วลดขนาด-ส่วนใหญ่จะใช้ในงานที่ต้องการการควบคุมการไหลหรือการควบคุมการควบคุมปริมาณ ด้วยการปรับการเปิดวาล์ว ทำให้สามารถควบคุมอัตราการไหลของของไหลได้อย่างแม่นยำเพื่อให้ตรงตามข้อกำหนดของกระบวนการที่แตกต่างกัน ตัวอย่างเช่น ในอุตสาหกรรมต่างๆ เช่น เคมี ปิโตรเลียม และก๊าซธรรมชาติ บอลวาล์วลดขนาด-มักใช้เพื่อควบคุมอัตราการไหลและความดันของตัวกลาง เพื่อให้มั่นใจในเสถียรภาพและความปลอดภัยของกระบวนการผลิต นอกจากนี้ เนื่องจากผลกระทบจากการควบคุมปริมาณของบอลวาล์วเจาะที่ลดลง- บอลวาล์วที่เจาะลดลง จึงสามารถลดผลกระทบของของไหลและเสียงรบกวนได้ในระดับหนึ่ง ซึ่งช่วยปรับปรุงประสิทธิภาพการทำงานของระบบท่อ
ความแตกต่างระหว่างบอลวาล์วเจาะเต็ม-และบอลวาล์วลด-
1. การใช้งานที่แตกต่างกัน
บอลวาล์วเจาะเต็ม-เหมาะสำหรับการลำเลียงตัวกลางที่มีอัตราการไหลของปริมาณมาก เช่น ในท่อในอุตสาหกรรมเคมี ปิโตรเลียม และก๊าซธรรมชาติ บอลวาล์วลดขนาด-เหมาะสำหรับอัตราการไหลที่น้อยกว่าและการใช้งานในพื้นที่จำกัด เช่น ในอุตสาหกรรมยา อาหาร เครื่องดื่ม และอุปกรณ์ทางการแพทย์
2. โครงสร้างที่แตกต่างกัน
บอลวาล์วเจาะเต็ม-มีเส้นผ่านศูนย์กลางบอลเท่ากับเส้นผ่านศูนย์กลางของท่อ ส่งผลให้ขนาดโดยรวมใหญ่ขึ้น ส่วนใหญ่ประกอบด้วยตัววาล์ว ฝาครอบวาล์ว ก้านวาล์ว บอล แหวนซีล และกลไกการทำงาน ที่ให้ประสิทธิภาพการซีลที่ดีขึ้น ในทางกลับกัน บอลวาล์วเจาะที่ลดลงจะมีเส้นผ่านศูนย์กลางของลูกบอลเล็กกว่าเส้นผ่านศูนย์กลางของท่อ ส่งผลให้มีขนาดเล็กลงและกะทัดรัดมากขึ้น ส่วนใหญ่ประกอบด้วยตัววาล์ว บอล แหวนซีล และกลไกการทำงาน จึงมีโครงสร้างที่กะทัดรัดยิ่งขึ้นและประสิทธิภาพการซีลที่ดีขึ้น
3. ราคาที่แตกต่างกัน
เนื่องจากอัตราการไหลที่ใหญ่กว่าและโครงสร้างที่ซับซ้อนมากขึ้นของบอลวาล์วเจาะเต็ม-ในระหว่างการออกแบบและการผลิต ต้นทุนจึงค่อนข้างสูงกว่า อย่างไรก็ตาม บอลวาล์วเจาะที่ลดลง-จะมีขนาดเล็กกว่า มีโครงสร้างที่เรียบง่ายกว่า และต้นทุนการผลิตค่อนข้างต่ำ

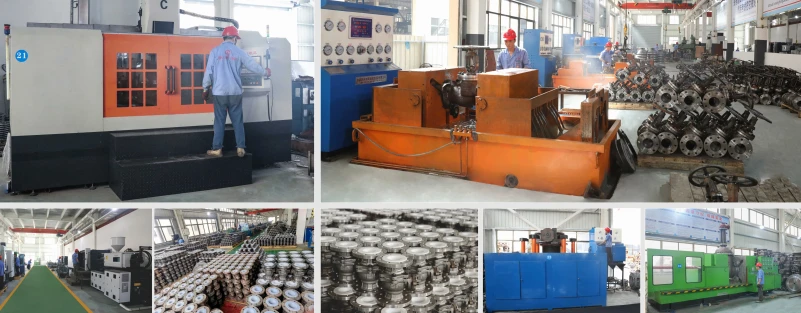

บอลวาล์วเต็มสูบและโรงงาน-บอลวาล์วเจาะเต็ม
