ที่วาล์วปีกผีเสื้อประสิทธิภาพสูง-ชนิด-เป็นวาล์วปีกผีเสื้อรูปแบบใหม่ที่ถูกออกแบบโดยดูดซับข้อดีของโครงสร้างวาล์วผีเสื้อหลายตัว พื้นผิวการปิดผนึกแผ่นวาล์วของวาล์วปีกผีเสื้อนี้เป็นพื้นผิวส่วนโค้งทรงกลม และกลไกการปิดผนึกทำให้เกิดการผนึกแบบไดนามิกอย่างแท้จริงผ่านแรงดันของระบบ ดังนั้นจึงแสดงประสิทธิภาพการปิด-และความทนทานที่ยอดเยี่ยม มีขนาดเล็ก น้ำหนักเบา ผลิตกันอย่างแพร่หลาย และดูแลรักษาง่าย
GNEE Group เป็นผู้ผลิตวาล์วอุตสาหกรรมชั้นนำ ให้บริการโซลูชั่นวาล์วและบริการปรับแต่งให้แก่ลูกค้าทั่วโลกคำสั่งวาล์วฉุกเฉิน – ติดต่อเราตอนนี้!
พารามิเตอร์ทางเทคนิคของวาล์วผีเสื้อเวเฟอร์ประสิทธิภาพสูง
เส้นผ่านศูนย์กลางที่กำหนด: DN50~600mm NPS 2"~24"
ความดันที่กำหนด: PN2.5~40 คลาส 150~300Lb
อุณหภูมิที่ใช้งานได้: 150 องศา
วิธีการเชื่อมต่อ: แคลมป์-บน, ดึง-บน, หน้าแปลน ฯลฯ
วิธีการขับเคลื่อน: มือจับ, เฟืองตัวหนอน, ไฟฟ้า, นิวเมติก ฯลฯ
วัสดุหลัก: เหล็กกล้าคาร์บอน, สเตนเลสออสเทนนิติก, สเตนเลสดูเพล็กซ์, โลหะผสมทองแดง, โลหะผสมไทเทเนียม และวัสดุพิเศษต่างๆ

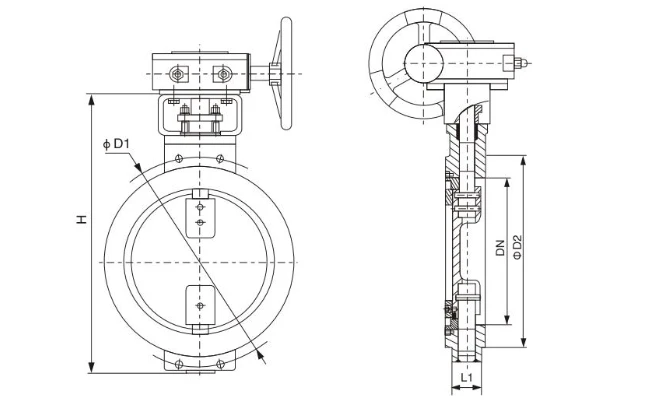

การดึงวาล์วผีเสื้อเวเฟอร์ประสิทธิภาพสูง
คุณสมบัติโครงสร้างวาล์วผีเสื้อเวเฟอร์ประสิทธิภาพสูง
การติดตั้งแบบคลิป-: วาล์วจะถูกยึดโดยตรงระหว่างหน้าแปลนท่อสองอันโดยใช้สลักเกลียวปลายคู่- ทำให้ไม่จำเป็นต้องประกอบหน้าแปลนแยกกัน ซึ่งช่วยลดความต้องการพื้นที่ในการติดตั้ง ทำให้เหมาะอย่างยิ่งสำหรับสถานการณ์ที่มีพื้นที่จำกัดหรือระยะห่างของท่อสั้น (เช่น ในกรณีเปลี่ยนวาล์วในโรงงานเคมี เวลาในการติดตั้งสามารถลดลงได้ 40%)
การออกแบบที่แปลกประหลาด
โครงสร้างเยื้องศูนย์สองเท่า: ลดการสึกหรอของบ่าวาล์ว ลดแรงบิดสูงสุด และยืดอายุวาล์ว
โครงสร้างเยื้องศูนย์สามเท่า: ด้วยการออกแบบที่เป็นเอกลักษณ์ พื้นผิวการปิดผนึกไม่มีแรงเสียดทาน บรรลุผลของ "การเปิดและการแยก การปิด และการปิดผนึก" นอกจากนี้ยังมีฟังก์ชันการปิดผนึกอัตโนมัติที่จะกระชับเมื่อปิด ซึ่งช่วยปรับปรุงประสิทธิภาพการรั่วไหลเป็นศูนย์-ได้อย่างมาก
โครงสร้างการปิดผนึกที่ปรับให้เหมาะสม
ซีลยืดหยุ่น: วงแหวนซีลฝังอยู่รอบๆ ตัววาล์วหรือแผ่นปีกผีเสื้อ เหมาะสำหรับอุณหภูมิปกติและสภาวะแรงดันต่ำ พร้อมประสิทธิภาพการซีลที่ดีเยี่ยม
ซีลโลหะ: ใช้ซีลโลหะ-ถึง-โลหะ (เช่น สแตนเลส) ทนทานต่ออุณหภูมิและความดันสูง และปรับให้เข้ากับสภาพการทำงานที่รุนแรงได้
ซีลปากถุง: ชดเชยการเปลี่ยนแปลงของอุณหภูมิและความดัน ลดความจำเป็นในการบำรุงรักษา และยืดอายุการใช้งาน
วาล์วผีเสื้อเวเฟอร์ประสิทธิภาพสูงข้อดีด้านประสิทธิภาพ
มีความทนทานสูง
การออกแบบก้านเยื้องศูนย์และแผ่นปีกผีเสื้อเยื้องศูนย์ช่วยลดการสึกหรอของบ่าวาล์ว ลดแรงบิดในการทำงาน และลดข้อกำหนดของแอคชูเอเตอร์
การออกแบบที่เยื้องศูนย์สามเท่าช่วยยืดอายุวาล์วให้มากกว่าสามเท่าของวาล์วปีกผีเสื้อแบบดั้งเดิม ผลิตภัณฑ์บางชนิดผ่านการทดสอบการทนไฟ (เช่น การรับรอง API 607)
การดำเนินงานที่ยืดหยุ่น
วาล์วแสดงเส้นโค้งลักษณะเฉพาะเป็นเปอร์เซ็นต์ที่เท่ากันเมื่อมุมเปิดอยู่ที่ 15 องศา -75 องศา ทำให้มีช่วงการควบคุมที่กว้างและยังคงการปิดผนึกที่เชื่อถือได้แม้ว่าจะใช้สำหรับการควบคุมการไหลก็ตาม
ความหนาของแผ่นปีกผีเสื้อเป็นเพียงความต้านทานต่อการไหลของตัวกลาง ส่งผลให้แรงดันตกคร่อมต่ำและลักษณะการควบคุมการไหลที่ดีเยี่ยม
บำรุงรักษาง่าย
สามารถเปลี่ยนบ่าวาล์วทางออนไลน์ได้โดยไม่ต้องแยกชิ้นส่วนแผ่นผีเสื้อและก้าน ส่งผลให้ค่าบำรุงรักษาต่ำ
ก้านวาล์วได้รับการติดตั้งอย่างแน่นหนาด้วยแหวนล็อคที่ด้านบนเพื่อป้องกันไม่ให้หลุดออกในกรณีที่เกิดการแตกหักทำให้มั่นใจในการทำงานอย่างปลอดภัย
การใช้งานวาล์วผีเสื้อเวเฟอร์ประสิทธิภาพสูง
การควบคุมท่ออุตสาหกรรม
ในอุตสาหกรรมต่างๆ เช่น ปิโตรเคมี การผลิตไฟฟ้า และโลหะวิทยา สำหรับควบคุมการไหลและความดันของของไหล (เช่น การควบคุมทางเข้าและทางออกของโบลเวอร์ของเตาเผาในอุตสาหกรรมกรดซัลฟูริก และวาล์วซีรีส์เครื่องตกตะกอนไฟฟ้าสถิต)
ในระบบการผลิตกรดซัลฟิวริก ส่วนการเผาไหม้กำมะถัน การแปลงสภาพ และการดูดซึมแบบแห้งได้รับการยอมรับอย่างกว้างขวางว่าเป็นตัวเลือกที่เหมาะสมที่สุด เนื่องจากประสิทธิภาพการปิดผนึกที่ยอดเยี่ยม การทำงานที่ราบรื่น ความต้านทานการกัดกร่อน และ-ความต้านทานต่ออุณหภูมิสูง
อาคารระบบประปาและระบายน้ำ
การควบคุมการไหลของน้ำ น้ำเสีย และของเหลวอื่นๆ ระบบเหล่านี้ติดตั้งและบำรุงรักษาได้ง่าย ทำให้เป็นองค์ประกอบสำคัญของวิศวกรรมอาคาร
ระบบควบคุมอัตโนมัติ
เมื่อทำงานร่วมกับเซ็นเซอร์และแอคชูเอเตอร์ ระบบเหล่านี้จึงสามารถควบคุมพารามิเตอร์ต่างๆ เช่น การไหลของของไหล ความดัน และอุณหภูมิได้อย่างแม่นยำ (เช่น การควบคุมการไหลของน้ำหล่อเย็นในสายการผลิตอัตโนมัติ)
เงื่อนไขการดำเนินงานพิเศษ
เหมาะสำหรับ-อุณหภูมิสูง ความดันสูง- และสภาพแวดล้อมที่มีการกัดกร่อนสูง (เช่น อุปกรณ์เปลี่ยนทิศทางการไหล การรวมตัว หรือการเปลี่ยนทิศทางในท่อส่งสารเคมีถ่านหิน ปิโตรเคมี ยาง กระดาษ และอุตสาหกรรมยา)
