ดึงวาล์วผีเสื้อ

A วาล์วปีกผีเสื้อชนิดดึง-เป็นวาล์วที่ควบคุมการเปิดปิดด้วยการหมุนแผ่นปีกผีเสื้อ วิธีการกระตุ้นประกอบด้วยเกียร์ธรรมดา เฟืองตัวหนอน นิวแมติก และไฟฟ้า วิธีการเชื่อมต่อประกอบด้วยประเภทเวเฟอร์และประเภทหน้าแปลน รูปแบบโครงสร้างประกอบด้วยประเภทเส้นกึ่งกลาง เยื้องศูนย์กลางเดี่ยว เยื้องศูนย์คู่ และเยื้องศูนย์กลางสาม

โครงสร้างการซีลประกอบด้วยซีลแบบอ่อน (ยางซิลิโคน/ยางฟลูออโร) และซีลแบบแข็ง (วัสดุโลหะ) ช่วงแรงดันครอบคลุม PN0.1-10MPa/Class150-Class300 เส้นผ่านศูนย์กลางระบุ DN40-2000mm (NPS2"-36") และวัสดุตัววาล์วส่วนใหญ่เป็นเหล็กกล้าคาร์บอน สแตนเลส และเหล็กโลหะผสม

GNEE Group ผลิตวาล์วมาเป็นเวลา 18 ปีและให้บริการที่ปรับแต่งตามความต้องการมีการออกแบบวาล์วแบบกำหนดเอง – เริ่มโครงการของคุณ!‌

พารามิเตอร์ทางเทคนิคของวาล์วผีเสื้อ Lug

ช่วงขนาด: DN50-DN1000

วัสดุ: เหล็กกล้าคาร์บอน, สแตนเลส

ตัวเลือกการเชื่อมต่อ:หน้าแปลน

แรงดันใช้งาน: 1.0 ~ 4.0Mpa

อุณหภูมิในการทำงาน:-29 องศาถึง 300 องศา

ตัวเลือกการซีล:EPDM, PTFE, โลหะ-ถึง-โลหะ, NBR, FKM

วิธีการผลิต:หล่อ, ปลอมแปลง, กลึง

สื่อที่ใช้บังคับ: น้ำ, น้ำมัน, แก๊ส, อากาศ, ของเหลวเคมี

มาตรฐานการผลิต:API 609, ASME B16.47, MSS-SP-67, BS EN 593, ISO 5752

คุณสมบัติโครงสร้างวาล์วผีเสื้อ Lug

การออกแบบดึง

ตัวเชื่อมยื่นออกมาจากทั้งสองด้านของตัววาล์ว ตัวเชื่อมเหล่านี้มีรูโบลต์สำหรับเชื่อมต่อโดยตรงกับหน้าแปลนท่อด้วยโบลต์ ทำให้ไม่ต้องใช้หน้าแปลนหรือการเชื่อมเพิ่มเติม

ประเภทตัวดึงประกอบด้วยรูทะลุ-รู (ประเภท A) และรูทะลุ-พร้อมเกลียวภายใน (ประเภท LT) ซึ่งสามารถปรับให้เข้ากับสถานการณ์การติดตั้งที่แตกต่างกัน

แบบฟอร์มโครงสร้าง

ประเภทเส้นกึ่งกลาง-: แผ่นวาล์วและก้านมีศูนย์กลาง มีโครงสร้างเรียบง่าย เหมาะสำหรับ-การใช้งานที่มีแรงดันต่ำ และอุณหภูมิปกติ- โดยไม่มีข้อกำหนดการปิดผนึกที่เข้มงวด

เฟืองเดี่ยว/คู่: ลดแรงเสียดทานและยืดอายุการใช้งาน เหมาะสำหรับสภาวะแรงดันปานกลาง-

เยื้องศูนย์สามเท่า: พื้นผิวซีลเป็นโลหะ-ถึง-โลหะ ทนทานต่ออุณหภูมิและความดันสูง เหมาะสำหรับสภาวะที่ไม่เอื้ออำนวย (เช่น ไอน้ำและท่อส่งน้ำมัน/แก๊ส)

โครงสร้างการปิดผนึก

ซีลแบบอ่อน: ใช้วัสดุยืดหยุ่น เช่น ยางและ PTFE เหมาะสำหรับสื่อที่สะอาด (เช่น น้ำและอากาศ) ให้ประสิทธิภาพการซีลที่ดี

การซีลแบบแข็ง: โลหะ-ถึง-โลหะหรือโลหะ-ถึง-โลหะผสมแข็ง ทนทานต่อการสึกหรอ- เหมาะสำหรับตัวกลางที่เป็นอนุภาคหรือ-สภาวะอุณหภูมิสูงและ-แรงดันสูง

ซีลสามชั้น: บางรุ่นมีซีลสองชั้นและซีลโลหะหนึ่งชั้น ซึ่งช่วยเพิ่มประสิทธิภาพการซีลภายใต้อุณหภูมิสูง ความดันสูง และสารกัดกร่อน

พารามิเตอร์ข้อมูลจำเพาะของวาล์วผีเสื้อ Lug

Lug Butterfly Valve ชิ้นส่วนหลักและวัสดุ:

ข้อดีประสิทธิภาพของวาล์วผีเสื้อ Lug:

• การเปิดและปิดอย่างรวดเร็ว: การหมุนแผ่นผีเสื้อ 90 องศาทำให้การเปิดหรือปิดเต็มสมบูรณ์ ส่งผลให้มีการตอบสนองที่รวดเร็วและปรับปรุงประสิทธิภาพของระบบท่อ
• ความต้านทานของไหลต่ำ: เมื่อเปิดเต็มที่ ความหนาของแผ่นผีเสื้อเป็นเพียงความต้านทานต่อตัวกลางที่ไหลผ่านตัววาล์วเพียงอย่างเดียว ส่งผลให้แรงดันตกน้อยที่สุด ลักษณะการไหลเชิงเส้นใกล้- และมีความแม่นยำในการควบคุมสูง
• ความต้านทานการกัดกร่อนที่แข็งแกร่ง: ตัววาล์วและวัสดุแผ่นต่างๆ (เช่น เหล็กกล้าคาร์บอน สแตนเลส และโลหะผสม) มีให้เลือกเพื่อให้เหมาะกับสภาพแวดล้อมของสื่อที่แตกต่างกัน บางรุ่นรองรับซับในที่ป้องกันการกัดกร่อน- (เช่น F46, GXPP และ PO) ซึ่งช่วยยืดอายุการใช้งาน
• ซีลแบบถอดเปลี่ยนได้: สามารถเปลี่ยนชิ้นส่วนที่สึกหรอ เช่น ปะเก็นและบ่าวาล์วแยกกันได้ ซึ่งช่วยลดต้นทุนการบำรุงรักษา
• ติดตั้งง่าย: การออกแบบตัวดึงทำให้สามารถติดตั้งหน้าแปลน-เหมือนวาล์ว แต่ไม่จำเป็นต้องหนีบปะเก็น ซึ่งช่วยประหยัดเวลาและค่าใช้จ่ายในการติดตั้ง

การประยุกต์ใช้งานวาล์วปีกผีเสื้อ Lug

การบำบัดน้ำ
การควบคุมการไหลและการควบคุมการแยกในเครือข่ายน้ำประปาของเทศบาล เหมาะสำหรับสถานการณ์ที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ (DN50-DN1200) และแรงดันปานกลาง-ต่ำ (PN10-PN16)

อุตสาหกรรมปิโตรเคมี
การขนส่งน้ำมันดิบ ก๊าซธรรมชาติ วัตถุดิบเคมี ฯลฯ ที่สามารถปรับให้เข้ากับอุณหภูมิสูง ความดันสูง และตัวกลางที่มีฤทธิ์กัดกร่อน ตัวอย่างเช่น โรงกลั่นน้ำมันใช้วาล์วปีกผีเสื้อ DN600 เพื่อขนส่งก๊าซที่มีรอยแตกร้าวที่อุณหภูมิสูง- ซึ่งทนทานต่อการกัดกร่อนของ H₂S

HVAC และระบบป้องกันอัคคีภัย
ควบคุมการไหลของสื่อและอุณหภูมิเพื่อให้ตรงตามข้อกำหนดการตอบสนองที่รวดเร็วของระบบ ในระบบป้องกันอัคคีภัย ประสิทธิภาพที่เชื่อถือได้ช่วยให้มั่นใจในความปลอดภัยในกรณีฉุกเฉิน

อุตสาหกรรมอาหารและยา
ใช้สำหรับควบคุมท่อส่งสารสะอาด (เช่น น้ำและอากาศ) ให้เป็นไปตามมาตรฐานด้านสุขอนามัย บางรุ่นมีรุ่นที่ถูกสุขลักษณะ ทำความสะอาดง่าย มั่นใจในความปลอดภัยของผลิตภัณฑ์

อุตสาหกรรมไฟฟ้า
ระบบไอน้ำและน้ำ และระบบน้ำหล่อเย็นในโรงไฟฟ้าพลังความร้อน ทนทานต่อ-ไอน้ำอุณหภูมิสูงและ-ก๊าซแรงดันสูง

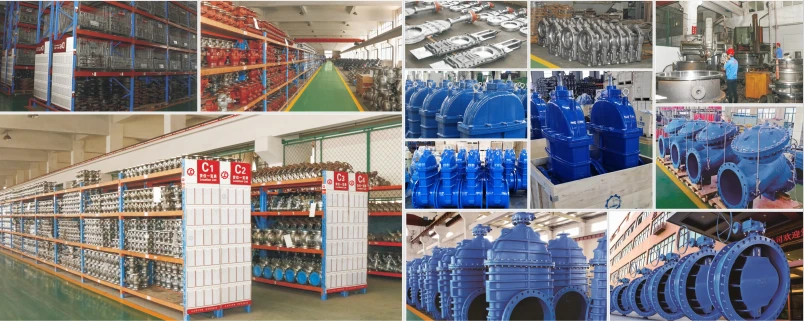

โรงงาน Lug Butterfly Valve
