บอลวาล์วชิ้นเดียว

บอลวาล์วชิ้นเดียว-หมายถึงบอลวาล์วที่มีตัววาล์วสร้างเป็นชิ้นเดียวทั้งหมด คุณสมบัติหลักของมันคือลูกบอลที่อยู่ภายในตัววาล์วซึ่งทำหน้าที่เป็นส่วนประกอบสำคัญในการตัดตัวกลางออก ลูกบอลควบคุมการไหลของตัวกลางโดยการหมุนก้านวาล์ว เมื่อก้านวาล์วหมุน 90 องศา ทางเดินของลูกบอลจะอยู่ในแนวหรือตั้งฉากกับทางเดินของตัววาล์ว จึงเป็นการเปิดหรือปิดวาล์ว

GNEE Group จัดหาวาล์วมาเป็นเวลา 18 ปี และให้บริการปรับแต่งวาล์วปรับแต่งวาล์วของคุณ – เริ่มรับคำปรึกษาด้านการออกแบบ!‌

พารามิเตอร์ทางเทคนิคของบอลวาล์วชิ้นเดียว

ขนาด: 1/4″ ถึง 2″
วัสดุตัวเครื่อง: สแตนเลส 316
ด้ามจับวัสดุ: สแตนเลส 304
ประเภทพอร์ต: ลดบอลวาล์วพอร์ต
สิ้นสุดการเชื่อมต่อ: เกลียว (FNPT X FNPT)
คะแนนอุณหภูมิ: -20 องศา ~ 150 องศา
ระดับแรงดัน: 1,000 PSI
ซีล: PTFE

คุณลักษณะของบอลวาล์วชิ้นเดียว-

ความต้านทานของไหลต่ำ: ค่าสัมประสิทธิ์ความต้านทานของไหลของบอลวาล์วชิ้นเดียว- เท่ากับค่าสัมประสิทธิ์ของส่วนท่อที่มีความยาวเท่ากัน ไม่มีการสร้างความต้านทานเพิ่มเติมเมื่อของไหลไหลผ่าน ซึ่งมีความสำคัญอย่างยิ่งในการใช้งานที่ต้องการลดการสูญเสียแรงดันของของเหลว

ประสิทธิภาพการซีลที่ดี: บอลวาล์วชิ้นเดียว-ใช้พลาสติกและวัสดุการซีลอื่นๆ อย่างกว้างขวางสำหรับพื้นผิวการซีล ให้ประสิทธิภาพการซีลที่ดีเยี่ยมและป้องกันการรั่วไหลของตัวกลางได้อย่างมีประสิทธิภาพ

โครงสร้างที่เรียบง่าย: ตัววาล์วของบอลวาล์วชิ้นเดียว-ถูกสร้างขึ้นเป็นชิ้นเดียว ส่งผลให้มีโครงสร้างที่เรียบง่ายและกะทัดรัดซึ่งง่ายต่อการติดตั้งและบำรุงรักษา

การทำงานที่สะดวก: บอลวาล์วชิ้นเดียว-เปิดและปิดได้ง่าย การหมุน 90 องศาอย่างง่ายก็เพียงพอที่จะทำให้สามารถเปิดได้เต็มที่หรือปิดได้เต็มที่ ช่วยให้รีโมทคอนโทรลสะดวกยิ่งขึ้น

บำรุงรักษาง่าย: เนื่องจากโครงสร้างที่เรียบง่ายของบอลวาล์วชิ้นเดียว-และวงแหวนซีลที่เคลื่อนย้ายได้โดยทั่วไป การถอดและเปลี่ยนจึงค่อนข้างสะดวก

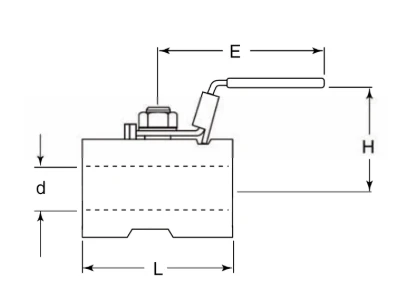

การวาดบอลวาล์วชิ้นเดียว

รายการขนาดและน้ำหนักของบอลวาล์วชิ้นเดียว (มม.)

กระบวนการเปิดบอลวาล์วชิ้นเดียว

1. ในตำแหน่งปิด ลูกบอลจะถูกกดอย่างแน่นหนากับบ่าวาล์วด้วยแรงดันทางกลของก้านวาล์ว

2. เมื่อหมุนวงล้อจักรทวนเข็มนาฬิกา ก้านวาล์วจะเคลื่อนที่ไปในทิศทางตรงกันข้าม และพื้นผิวที่ทำมุมด้านล่างจะปลดลูกบอลออกจากบ่าวาล์ว

3. ก้านวาล์วยังคงสูงขึ้นอย่างต่อเนื่องและโต้ตอบกับสลักนำในร่องเกลียวของก้านวาล์ว ทำให้ลูกบอลเริ่มหมุนโดยไม่มีการเสียดสี

4. จนกระทั่งตำแหน่งเปิดเต็มที่ ก้านวาล์วจะเพิ่มขึ้นถึงขีดจำกัด และลูกบอลจะหมุนไปยังตำแหน่งเปิดเต็มที่

กระบวนการปิดบอลวาล์วชิ้นเดียว

1. หากต้องการปิด ให้หมุนที่จับตามเข็มนาฬิกา และก้านวาล์วจะเริ่มเคลื่อนลงมา ทำให้ลูกบอลหลุดออกจากบ่าวาล์วและเริ่มหมุน

2. หมุนวงล้อจักรต่อไป ก้านวาล์วซึ่งกดทับด้วยหมุดนำที่ฝังอยู่ในร่องเกลียว ทำให้ทั้งก้านวาล์วและลูกบอลหมุน 90 องศาพร้อมกัน

3. เมื่อใกล้ปิดลูกบอลจะหมุน 90 องศาโดยไม่สัมผัสกับบ่าวาล์ว

4. ในช่วงสองสามรอบสุดท้ายของวงล้อจักร ระนาบเชิงมุมที่ด้านล่างของก้านวาล์วจะลิ่มกับลูกบอลโดยอัตโนมัติ โดยกดให้แน่นกับบ่าวาล์วเพื่อให้เกิดการซีลโดยสมบูรณ์

ข้อดีบอลวาล์วชิ้นเดียว

โครงสร้างที่กะทัดรัด
การออกแบบแบบผสมผสานช่วยลดจำนวนชิ้นส่วน ส่งผลให้มีขนาดเล็กและน้ำหนักเบา ทำให้เหมาะสำหรับพื้นที่-การใช้งานที่มีจำกัด (เช่น พื้นที่ที่มีท่อหนาแน่น)

การปิดผนึกที่เชื่อถือได้
ความพอดีระหว่างบ่าวาล์วและลูกบอล ผสมผสานกับวัสดุยืดหยุ่นหรือซีลโลหะแข็ง ช่วยป้องกันการรั่วไหลได้อย่างมีประสิทธิภาพ

ใช้งานง่าย
การสลับทำได้ด้วยการหมุน 90 องศาอย่างง่าย ซึ่งต้องใช้แรงบิดน้อยที่สุด และสามารถดำเนินการด้วยตนเองหรือโดยอัตโนมัติ

ความต้านทานการกัดกร่อนสูง
ตัววาล์วสามารถทำจากสแตนเลสหรือพลาสติกวิศวกรรม ซึ่งสามารถปรับให้เข้ากับสภาพแวดล้อมของสื่อต่างๆ ได้

บำรุงรักษาง่าย
การไม่มีโครงสร้างภายในที่ซับซ้อนทำให้สามารถถอดประกอบ ทำความสะอาด หรือเปลี่ยนที่นั่งได้ง่าย ซึ่งช่วยลดต้นทุนการบำรุงรักษา

การใช้งานบอลวาล์วชิ้นเดียว

บอลวาล์วแบบชิ้นเดียว-มีการใช้กันอย่างแพร่หลายในด้านต่อไปนี้:

• สาขาอุตสาหกรรม: ปิโตรเลียม เคมี โลหะวิทยา อุตสาหกรรมเบา การผลิตกระดาษ โรงไฟฟ้า เครื่องทำความเย็น ฯลฯ
• พื้นที่พลเรือน: เหมาะสำหรับระบบท่อขนาดเล็ก- เช่น ระบบประปาและการระบายน้ำในครัวเรือน ระบบส่งก๊าซ ฯลฯ
• เงื่อนไขพิเศษ: สามารถใช้เพื่อควบคุมสิ่งปฏิกูลและตัวกลางที่มีเส้นใยเจือปน เช่นเดียวกับในการใช้งานที่ต้องการการปิดผนึกที่เข้มงวด
