วาล์วควบคุมนิวเมติกใช้ก๊าซอัดเป็นแหล่งพลังงานและใช้กระบอกสูบเป็นตัวกระตุ้น ขับเคลื่อนด้วยอุปกรณ์เสริม เช่น ตัวกำหนดตำแหน่งวาล์ว คอนเวอร์เตอร์ โซลินอยด์วาล์ว -วาล์วยึดตำแหน่ง ถังลม และตัวกรองก๊าซ เพื่อให้เกิดการควบคุมการเปิด/ปิดหรือตามสัดส่วน พวกเขารับสัญญาณควบคุมจากระบบควบคุมอัตโนมัติทางอุตสาหกรรมเพื่อควบคุมพารามิเตอร์กระบวนการต่างๆ ของตัวกลางในท่อ รวมถึงอัตราการไหล ความดัน อุณหภูมิ และระดับ
คุณลักษณะของวาล์วควบคุมนิวแมติกคือการควบคุมที่ง่าย การตอบสนองที่รวดเร็ว และมีความปลอดภัยโดยธรรมชาติ โดยไม่ต้องใช้มาตรการป้องกันการระเบิดเพิ่มเติม-
GNEE Group เป็นผู้ผลิตวาล์วอุตสาหกรรมชั้นนำ ให้บริการโซลูชั่นวาล์วและบริการปรับแต่งให้แก่ลูกค้าทั่วโลกวาล์วชั้นนำของอุตสาหกรรม- – รับการสาธิตวันนี้!
พารามิเตอร์ทางเทคนิคของวาล์วควบคุมนิวเมติก
การออกแบบและการผลิต:GB/T 12235, ASME B16.34, IEC 60534
ความยาวโครงสร้าง: GB/T 12221, ASME B16.10
แบบฟอร์มการเชื่อมต่อ:HG/T 20592-20605, GB/T 9112-9124, ASME B16.5
การตรวจสอบและทดสอบ:GB/T 13927, API 598, IEC 60534-4
ความสามารถ:1/2″ ~ 24″ (DN15 ~ DN600)
ระดับอุณหภูมิความดัน:ASME B16.34, GB/T 12224
โหมดขับเคลื่อน: กระตุ้นด้วยลม
ความดัน: PN1.6 MPa ~ PN40 MPa คลาส 150 ~ คลาส 2500
คุณสมบัติของวาล์วควบคุมนิวเมติก
ความแม่นยำในการควบคุมสูง: สามารถปรับพารามิเตอร์ได้อย่างแม่นยำ เช่น อัตราการไหล เพื่อให้เป็นไปตามข้อกำหนดการควบคุมของกระบวนการที่ซับซ้อนต่างๆ
การดำเนินการที่รวดเร็ว: ความเร็วตอบสนองที่รวดเร็ว ช่วยให้การเปิดและปิดวาล์วเสร็จสิ้นในเวลาอันสั้น ช่วยให้สามารถปรับพารามิเตอร์กระบวนการได้อย่างรวดเร็ว
โครงสร้างที่เรียบง่ายและเชื่อถือได้: การใช้ระบบขับเคลื่อนแบบนิวแมติก ช่วยลดความจำเป็นในการใช้อุปกรณ์ส่งกำลังทางกลที่ซับซ้อน ส่งผลให้โครงสร้างค่อนข้างเรียบง่าย อัตราความล้มเหลวต่ำ และการบำรุงรักษาที่สะดวก
ปลอดภัยจากภายใน: ขับเคลื่อนด้วยลมอัด ช่วยลดอันตรายด้านความปลอดภัยจากประกายไฟทางไฟฟ้า ทำให้เหมาะสำหรับสภาพแวดล้อมที่ติดไฟและระเบิดได้
หลักการติดตั้งวาล์วควบคุมนิวเมติก
(1) ควรติดตั้งวาล์วควบคุมนิวแมติกที่ความสูงจากพื้นดิน โดยมีพื้นที่ด้านบนและด้านล่างเพียงพอสำหรับการถอดประกอบและซ่อมแซมได้ง่าย สำหรับวาล์วควบคุมที่ติดตั้งตัวกำหนดตำแหน่งวาล์วนิวแมติกและล้อมือ จะต้องรับประกันการใช้งาน การสังเกต และการปรับที่สะดวก
(2) ควรติดตั้งวาล์วควบคุมบนท่อแนวนอนซึ่งอยู่ในแนวตั้งกับท่อ โดยทั่วไปควรได้รับการสนับสนุนด้านล่างเพื่อให้มั่นใจถึงความเสถียรและความน่าเชื่อถือ ในกรณีพิเศษที่จำเป็นต้องติดตั้งวาล์วควบคุมในแนวนอนบนท่อแนวตั้ง ก็ควรได้รับการรองรับด้วย (ยกเว้นวาล์วควบคุมที่มีเส้นผ่านศูนย์กลางเล็ก-) ระหว่างการติดตั้ง ให้หลีกเลี่ยงการเพิ่มความเครียดให้กับวาล์วควบคุม
(3) อุณหภูมิสภาพแวดล้อมการทำงานของวาล์วควบคุมควรอยู่ระหว่าง -30 องศาถึง +60 องศา และความชื้นสัมพัทธ์ไม่ควรเกิน 95%
(4) ควรมีส่วนท่อตรงก่อนและหลังวาล์วควบคุม โดยมีความยาวไม่น้อยกว่า 10 เท่าของเส้นผ่านศูนย์กลางท่อ (10D) เพื่อหลีกเลี่ยงไม่ให้ส่วนท่อตรงสั้นเกินไปและส่งผลต่อลักษณะการไหล
(5) เมื่อเส้นผ่านศูนย์กลางของวาล์วควบคุมแตกต่างจากท่อของกระบวนการ ควรใช้ตัวลดสำหรับการเชื่อมต่อ เมื่อติดตั้งวาล์วควบคุมเส้นผ่านศูนย์กลางเล็ก- สามารถใช้การเชื่อมต่อแบบเกลียวได้ ลูกศรทิศทางของของไหลบนตัววาล์วควรสอดคล้องกับทิศทางของของไหล
(6) ควรติดตั้งท่อบายพาส เพื่อความสะดวกในการสลับหรือการทำงานแบบแมนนวล ทำให้สามารถบำรุงรักษาวาล์วควบคุมได้โดยไม่ต้องหยุดเครื่อง
(7) ก่อนติดตั้งวาล์วควบคุม ให้ขจัดสิ่งแปลกปลอมออกจากท่ออย่างละเอียด เช่น สิ่งสกปรกและตะกรันจากการเชื่อม
พื้นที่ใช้งานของวาล์วควบคุมแบบนิวแมติก
- อุตสาหกรรมปิโตรเคมี: ใช้สำหรับการควบคุมการไหล ความดัน และอุณหภูมิของตัวกลางของไหลต่างๆ ในกระบวนการผลิตปิโตรเลียมและการผลิตสารเคมี เช่น การขนส่งน้ำมันดิบ และการจัดสัดส่วนวัสดุในการผลิตผลิตภัณฑ์เคมี
- อุตสาหกรรมพลังงาน: ใช้สำหรับการควบคุมน้ำป้อนหม้อไอน้ำ การควบคุมการไหลของไอน้ำ และการควบคุมการไหลของน้ำหล่อเย็นในโรงไฟฟ้าพลังความร้อน เพื่อให้มั่นใจว่าหน่วยเครื่องกำเนิดไฟฟ้าทำงานได้อย่างปลอดภัยและมั่นคง
- อุตสาหกรรมโลหะวิทยา: ใช้สำหรับควบคุมการไหลของก๊าซอย่างแม่นยำ เช่น ก๊าซถ่านหิน อากาศ และออกซิเจนในกระบวนการถลุงเหล็ก เพื่อให้มั่นใจว่ากระบวนการผลิตเหล็กและกระบวนการผลิตเหล็กดำเนินไปอย่างราบรื่น
- อุตสาหกรรมยา: ใช้สำหรับการขนส่งของไหลและการควบคุมการไหลในกระบวนการผลิตยาเพื่อให้มั่นใจในเสถียรภาพและความสม่ำเสมอของคุณภาพยา

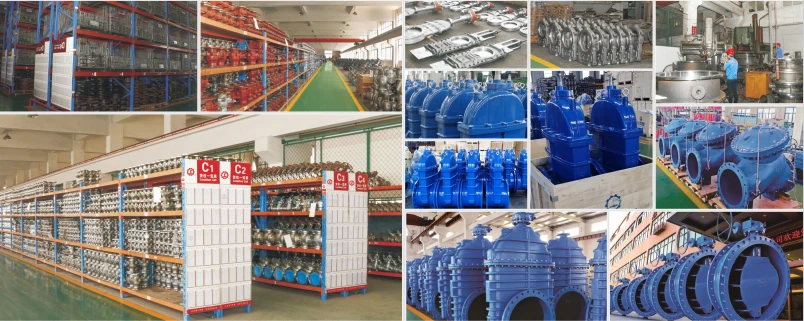

โรงงานนิวแมติกคอนโทรลวาล์ว
