ที่บอลวาล์วเกลียวสาม-ชิ้นอยู่ในหมวดหมู่ของบอลวาล์วเกลียวภายใน มีโครงสร้างสาม-ชิ้น (ฝาครอบวาล์วสองตัวและตัววาล์วส่วนกลาง) เชื่อมต่อกันด้วยสลักเกลียวยาวเพื่อให้ถอดประกอบและบำรุงรักษาได้ง่าย ตัววาล์วหล่อโดยใช้กระบวนการนำเข้าจากไต้หวัน ส่งผลให้มีโครงสร้างที่สมเหตุสมผลและการออกแบบที่สวยงามน่าพึงพอใจ บ่าวาล์วใช้โครงสร้างการซีลแบบยืดหยุ่นเพื่อให้แน่ใจว่ามีการซีลแน่น และก้านวาล์วใช้การออกแบบการซีลแบบย้อนกลับที่ติดตั้งด้านล่าง-เพื่อป้องกันการดีดออกระหว่างแรงดันที่เพิ่มขึ้นผิดปกติ
GNEE Group จัดหาวาล์วทั่วโลกมาเป็นเวลา 18 ปีโซลูชัน B2B Valve – ส่งความต้องการของคุณ!
พารามิเตอร์ทางเทคนิคของบอลวาล์วเกลียวสาม-ชิ้น
ประเภท: เจาะเต็ม 2 ทาง
วัสดุ: สแตนเลส
ประเภทสิ่งที่แนบมา: เกลียว
เกลียวมาตรฐาน: BSPP
ขนาดเกลียว: 1 นิ้ว
เส้นผ่านศูนย์กลางท่อ: 25 มม
สื่อที่ใช้งานได้: แก๊ส, น้ำมัน, น้ำ
ประเภทมือจับ: คันโยก
แรงดันใช้งานสูงสุด psi: 1000psi
อุณหภูมิในการทำงาน: -20 องศาถึง 200 องศา

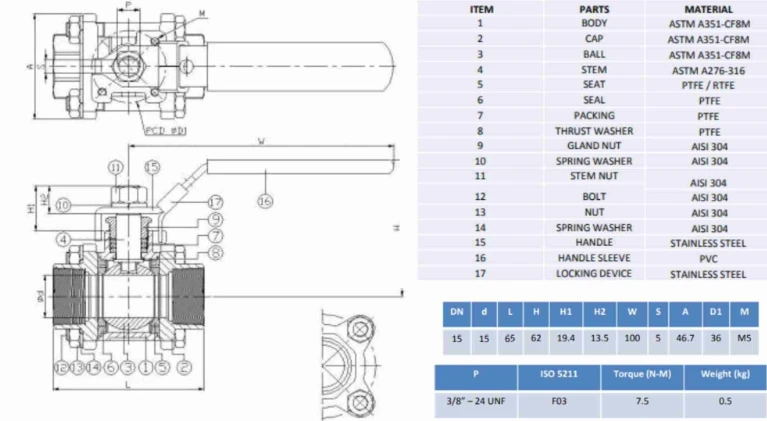

การดึงบอลวาล์วเกลียวสาม-ชิ้น
คุณลักษณะโครงสร้างบอลวาล์วเกลียวสาม-ชิ้น:
เหมาะสำหรับการใช้งานบ่อยครั้ง เปิดปิดง่าย และรวดเร็ว
1. ความต้านทานของเหลวต่ำ
2. โครงสร้างเรียบง่าย ขนาดค่อนข้างเล็ก น้ำหนักเบา และบำรุงรักษาง่าย
3. ประสิทธิภาพการปิดผนึกที่ดี
4. ไม่จำกัดทิศทางการติดตั้ง ทิศทางการไหลของตัวกลางสามารถกำหนดเองได้
5. ไม่มีการสั่นสะเทือนและเสียงรบกวนต่ำ
หลักการทำงานของบอลวาล์วเกลียว-สามชิ้น: การหมุน 90 องศาเพื่อให้เปิดและปิดได้อย่างรวดเร็ว
- กระบวนการเปิด: หมุนวงล้อจักรทวนเข็มนาฬิกา (หรือด้วยตัวกระตุ้นไฟฟ้า/นิวแมติก) ก้านวาล์วจะเคลื่อนบอลออกจากบ่าวาล์ว โดยจัดช่องบอลให้ตรงกับท่อเพื่อให้สื่อไหลได้
- กระบวนการปิด: หมุนวงล้อตามเข็มนาฬิกา ลูกบอลหมุน 90 องศา จากนั้นกดให้แน่นกับบ่าวาล์ว ก่อตัวเป็นซีลและหยุดการไหลของสื่อ
- กลไกการซีล: บ่าวาล์วใช้วัสดุยืดหยุ่น (เช่น PTFE หรือพารา-โพลีสไตรีนเสริมแรง) ทำให้มีการซีลรั่วเป็นศูนย์-ผ่านการบีบอัดเชิงกล และชดเชยการสึกหรอเพื่อยืดอายุการใช้งาน
ข้อดีด้านประสิทธิภาพบอลวาล์วเกลียวสาม- ชิ้น:
- ความต้านทานของไหลต่ำ: ช่องบอลมีเส้นผ่านศูนย์กลางเท่ากับท่อ ส่งผลให้ค่าสัมประสิทธิ์ความต้านทานการไหลต่ำมากเมื่อเปิดเต็มที่ เหมาะสำหรับการขนส่งตัวกลางที่มีอัตราการไหลของขนาดใหญ่
- ประสิทธิภาพการซีลที่ดีเยี่ยม: ที่นั่งยืดหยุ่นแนบสนิทกับลูกบอล สามารถทนต่อแรงดันสูง (PN1.0-10.0MPa) และอุณหภูมิสูง (ซีล PTFE เสริมแรงเหมาะสำหรับ -29-180 องศา และซีลโพลีสไตรีนพาราชั้นเหมาะสำหรับ -29-300 องศา )
- วัสดุต่างๆ: ตัววาล์วมีให้เลือกทั้งแบบสแตนเลส (304/316) หรือเหล็กกล้าคาร์บอน (WCB) และซีลทำจากวัสดุที่ทนต่อการกัดกร่อน- เหมาะสำหรับสื่อต่างๆ เช่น น้ำ ไอน้ำ น้ำมัน กรดไนตริก และกรดอะซิติก
- การทำงานที่ยืดหยุ่น: รองรับการสั่งงานด้วยมือ ไฟฟ้า และนิวแมติก และสามารถกำหนดค่าได้ด้วยกลไกการวางตำแหน่งสวิตช์ 90 องศา และอุปกรณ์ล็อคเพื่อป้องกันการทำงานโดยไม่ตั้งใจ
การใช้งานบอลวาล์วเกลียวสาม-ชิ้น
- อุตสาหกรรมเคมีภัณฑ์: การควบคุมการไหลของตัวกลางที่มีฤทธิ์กัดกร่อน (เช่น กรดและด่าง) เพื่อให้มั่นใจในความปลอดภัยในการผลิต
- น้ำมันและก๊าซ: ใช้สำหรับตัดหรือควบคุมท่อส่งน้ำมันและก๊าซ ปรับให้เข้ากับสภาพแวดล้อม-แรงดันสูงและอุณหภูมิสูง-ได้
- อาหารและยา: ตรงตามข้อกำหนดด้านสุขอนามัยเพื่อป้องกันการปนเปื้อนของอาหาร
- พลังงานและการทำความเย็น: ควบคุมอัตราการไหลของไอน้ำหรือตัวกลางทำความเย็นเพื่อเพิ่มประสิทธิภาพของระบบ อุตสาหกรรมกระดาษและสิ่งทอ: การควบคุมการขนส่งเยื่อหรือสารเคมีเพื่อให้มั่นใจถึงความเสถียรของกระบวนการ
