บอลวาล์วเชื่อมใต้ดินสำหรับบริการท่อฝัง

บอลวาล์วเชื่อมใต้ดินคือวาล์วแยกท่อที่ออกแบบมาสำหรับการติดตั้งแบบฝังหรือแบบฝังโดยตรง- โครงสร้างตัวถังแบบเชื่อมช่วยลดจำนวนข้อต่อแบบสลักเกลียวภายนอก ในขณะที่ก้านที่ขยายออกทำให้สามารถใช้งานและบำรุงรักษาวาล์วจากเหนือพื้นดินได้

โดยทั่วไปวาล์วเหล่านี้ได้รับการพิจารณาสำหรับท่อส่งก๊าซธรรมชาติ เครือข่ายก๊าซในเมือง ระบบทำความร้อนส่วนกลาง ท่อส่งน้ำมันและสาธารณูปโภค ซึ่งการปิดระบบที่เชื่อถือได้ ความเสี่ยงจากการรั่วไหลภายนอกต่ำ และโครงสร้างพื้นฐานพื้นผิวที่จำกัดเป็นสิ่งสำคัญ

บอลวาล์วเชื่อมใต้ดินอย่างเต็มที่คืออะไร?

บอลวาล์วแบบเชื่อมเต็มใต้ดินคือบอลวาล์วที่มีการก่อสร้างขอบเขตแรงดันแบบเชื่อม-สำหรับบริการฝังศพใต้ดินหรือโดยตรง-

แตกต่างจากบอลวาล์วหน้าแปลนทั่วไป ตัวเครื่องไม่ต้องพึ่งพาตัวสลักเกลียวภายนอกหรือข้อต่อฝากระโปรง ซึ่งจะช่วยลดเส้นทางการรั่วไหลภายนอกที่อาจเกิดขึ้น และขจัดการเชื่อมต่อหน้าแปลนที่อาจต้องมีการป้องกันในสภาพแวดล้อมที่ถูกฝัง

วาล์วสามารถมาพร้อมกับก้านขยาย กระปุกเกียร์ หรือการจัดการการทำงานอื่นๆ เพื่อให้วาล์วสามารถทำงานได้จากจุดเข้าใช้งานระดับพื้นดิน-

บอลวาล์วแบบเชื่อมเต็มมักใช้เป็นวาล์วแยกมากกว่าวาล์วควบคุมปริมาณ

ข้อมูลจำเพาะทางเทคนิคของบอลวาล์วแบบเชื่อมใต้ดิน

การกำหนดค่าการจัดหาโดยทั่วไปประกอบด้วย:

การรวมแรงดันขนาดจริง-ต้องได้รับการยืนยันโดยเทียบกับเอกสารข้อมูลวาล์วและมาตรฐานการออกแบบที่เกี่ยวข้อง กลุ่มผลิตภัณฑ์ไม่ควรตีความว่าเป็นหมายความว่าทุกขนาดที่ระบุมีจำหน่ายในทุกระดับแรงดัน

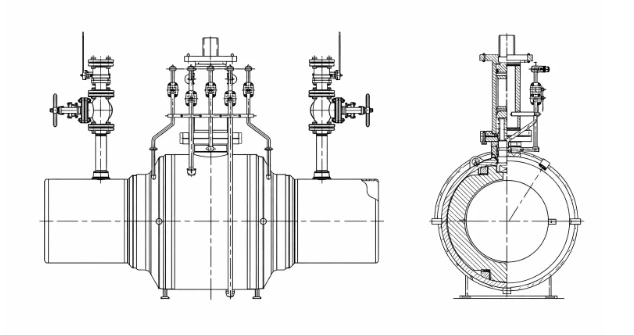

ภาพวาดบอลวาล์วเชื่อมเต็มใต้ดินที่ออกแบบเอง-สำหรับลูกค้าในสหรัฐอาหรับเอมิเรตส์

บอลวาล์วเชื่อมใต้ดินขนาดโดยรวมหลัก: (มม.)

วัสดุส่วนประกอบ

การกำหนดค่าต่อไปนี้เป็นตัวอย่างตามการออกแบบผลิตภัณฑ์เฉพาะ วัสดุจริงอาจเปลี่ยนแปลงได้ตามขนาดวาล์ว ระดับแรงดัน อุณหภูมิ และสื่อการบริการ

รายการวัสดุที่แน่นอนควรออกพร้อมกับเอกสารข้อมูลวาล์วหรือแบบร่างที่ได้รับอนุมัติ ไม่ควรถือเป็นข้อกำหนดวัสดุสากลสำหรับบอลวาล์วที่มีการเชื่อมใต้ดินทุกตัว

คุณสมบัติโครงสร้าง

1. ตัวเชื่อมแบบสมบูรณ์และขึ้นรูปอย่างสมบูรณ์

ตัววาล์วทำจากวัสดุชนิดเดียวกับท่อ (เหล็กกล้าคาร์บอนหรือสเตนเลส) และเชื่อมเข้าด้วยกัน ขจัดการเชื่อมต่อด้วยสลักเกลียวและป้องกันการรั่วไหลจากภายนอกอย่างสมบูรณ์ เมื่อเปรียบเทียบกับบอลวาล์วหน้าแปลนเหล็ก- จะช่วยลดจุดรั่วไหลที่อาจเกิดขึ้นได้ 3 จุด กำจัดข้อบกพร่อง เช่น รูทรายและรูพรุนในตัวหล่อ และยืดอายุการใช้งานของท่อ เนื่องจากตัวถังและท่อเป็นวัสดุเดียวกัน จึงช่วยหลีกเลี่ยงความเสี่ยงของการแตกร้าวจากการเชื่อมจากความเค้นที่ไม่สม่ำเสมอ และวาล์วจะปรับให้เข้ากับสภาพแวดล้อมที่ต้องการ เช่น บริเวณที่เกิดแผ่นดินไหวและการจราจรของยานพาหนะ

2. การออกแบบก้านขยาย

ก้านขยายไปถึงพื้นดินที่ใช้งานได้ดี รองรับการทำงานเหนือ-การทำงานภาคพื้นดินโดยไม่มีห้องวาล์วขนาดใหญ่ - ต้องใช้บ่อน้ำตื้นขนาดเล็กเท่านั้นในการบำรุงรักษา ซึ่งช่วยประหยัดต้นทุนการก่อสร้างได้มากกว่า 30% ความยาวก้านแบบปรับได้จะปรับให้เข้ากับความลึกของการฝังที่แตกต่างกันสำหรับเส้นผ่านศูนย์กลางตั้งแต่ DN15 ถึง DN1200

3. บอลและระบบซีลที่มีความแม่นยำสูง-

ลูกบอลถูกกลึงภายใต้-การวัดที่ควบคุมด้วยคอมพิวเตอร์ ทำให้มั่นใจได้ถึงความแม่นยำสูงและราบรื่น-การทำงานที่ปราศจากสิ่งรบกวน วงแหวนซีลใช้คอมโพสิตไฟเบอร์คาร์บอน + 25% -PTFE รวมกับโครงสร้างเบาะสปริงแบบดิสก์- ซึ่งจะชดเชยการเปลี่ยนแปลงของอุณหภูมิและแรงดันโดยอัตโนมัติ โดยคงไว้ซึ่ง-การรั่วไหลเป็นศูนย์ในระยะยาว วาล์วผ่านการทดสอบการรั่วซึม API 6D ซึ่งยืนยันประสิทธิภาพการซีลที่เชื่อถือได้

การใช้งาน

• การจัดหาก๊าซในเมือง:การฝังศพโดยตรงช่วยประหยัดพื้นที่ในเมือง เมื่อรวมกับการป้องกันแคโทด วาล์วจะปรับให้เข้ากับสภาพแวดล้อมใต้ดินที่ชื้น ใช้กับท่อส่งก๊าซ ท่อหลัก และท่อจ่ายก๊าซสาขา เพื่อให้แน่ใจว่าการปิด-อย่างปลอดภัย
• เครือข่ายเครื่องทำความร้อน:การปิดผนึกแบบสองทิศทางช่วยแก้ปัญหา-ความผันผวนของแรงดันในระบบทำความร้อนรูปทรงวงแหวน- ซึ่งช่วยลดการสูญเสียความร้อนได้มากกว่า 15% เหมาะสำหรับท่อส่งความร้อนออกขนาดใหญ่ สายหลัก สายแยก และวงจรตัวแลกเปลี่ยนความร้อน-
• อุตสาหกรรมปิโตรเคมี:การปิดอย่างปลอดภัย-ตัวกลางที่มีฤทธิ์กัดกร่อนสูงในเครื่องปฏิกรณ์ ถังเก็บ และท่อส่ง ตัวเลือกที่ได้รับการรับรอง-ป้องกันการระเบิด (ATEX)
• อุปกรณ์อุตสาหกรรม:โรงงานเหล็ก - ท่อส่งของเหลว ไอเสีย-ก๊าซ ก๊าซและความร้อน-และท่อส่งเชื้อเพลิง- โรงไฟฟ้านิวเคลียร์และโรงไฟฟ้าพลังความร้อน - ปิดท่อส่งไอน้ำอุณหภูมิสูง-อย่างรวดเร็วโดยใช้เวลาตอบสนองไม่เกิน 3 วินาที
• อุตสาหกรรมถลุง:ท่อส่งก๊าซเตาหลอม-โดยที่วาล์วจะรักษาประสิทธิภาพการปิดผนึกที่มั่นคงภายใต้-การใช้งานที่อุณหภูมิสูง (เลือกวัสดุตัวถังและระดับที่นั่งตามอุณหภูมิก๊าซจริงและรหัสควบคุม)

การตรวจสอบและทดสอบ

สำหรับวาล์วท่อแบบฝัง การตรวจสอบควรครอบคลุมทั้งความสมบูรณ์ของแรงดันและประสิทธิภาพการทำงาน

ขึ้นอยู่กับมาตรฐานที่เกี่ยวข้องและข้อกำหนดเฉพาะในการซื้อ การตรวจสอบอาจรวมถึง:

การทดสอบเชลล์

ขอบเขตความดันได้รับการทดสอบภายใต้สภาวะการทดสอบอุทกสถิตที่ระบุ

การทดสอบที่นั่ง

บ่าวาล์วได้รับการทดสอบการรั่วตามขั้นตอนการทดสอบที่เกี่ยวข้อง

การตรวจสอบร่างกายและการเชื่อม

สำหรับโครงสร้างตัวเชื่อม- ข้อกำหนดในการตรวจสอบอาจรวมถึงการตรวจสอบด้วยสายตาและ NDE ของรอยเชื่อมที่ระบุ

วิธีการ NDE ที่เป็นไปได้ ได้แก่:

การทดสอบด้วยรังสี (RT)

การทดสอบอัลตราโซนิก (UT)

การทดสอบอนุภาคแม่เหล็ก (MT)

การทดสอบการแทรกซึมของของเหลว (PT)

ขอบเขต NDE ที่แน่นอนควรถูกกำหนดโดยมาตรฐานที่เกี่ยวข้องและข้อกำหนดของโครงการ

การตรวจสอบวัสดุ

ใบรับรองวัสดุควรได้รับการตรวจสอบโดยเทียบกับรายการวัสดุที่ได้รับอนุมัติ

อาจจำเป็นต้องมี PMI สำหรับเหล็กกล้าไร้สนิม ส่วนประกอบโลหะผสม หรือวัสดุที่สำคัญอื่นๆ

การทดสอบการทำงาน

ควรตรวจสอบชุดวาล์วและแอคชูเอเตอร์สำหรับ:

การดำเนินการเปิดและปิด

แรงบิดในการทำงาน

การระบุตำแหน่ง

ลิมิตสวิตช์

ฟังก์ชั่นการปิดเครื่องฉุกเฉิน หากมี

หากมีการจัดหาตัวกระตุ้นแบบนิวแมติกหรือแบบไฟฟ้า การทดสอบตัวกระตุ้นควรรวมอยู่ในแผนการตรวจสอบที่ตกลงกันไว้

โรงงานบอลวาล์วเชื่อมใต้ดินอย่างเต็มที่

การสนับสนุน Valve ตลอด 24 ชั่วโมงทุกวัน – แชทกับทีมของเราตอนนี้!

คำถามที่พบบ่อย

บอลวาล์วเชื่อมใต้ดินเต็มคืออะไร?

เป็นบอลวาล์วที่ออกแบบมาสำหรับการติดตั้งท่อแบบฝัง โดยทั่วไปจะใช้ตัวเชื่อมและก้านขยายหรือการจัดการการทำงานที่ช่วยให้วาล์วทำงานจากเหนือพื้นดิน

เหตุใดบอลวาล์วเชื่อมเต็มจึงถูกนำมาใช้ใต้ดิน?

ตัวเชื่อมช่วยลดรอยต่อแบบสลักเกลียวภายนอกและเส้นทางการรั่วไหลที่เกี่ยวข้อง และเหมาะสมกับการก่อสร้างท่อแบบฝัง ความเหมาะสมขั้นสุดท้ายขึ้นอยู่กับการออกแบบวาล์ว ระบบการเคลือบ สภาพการฝัง และข้อกำหนดของโครงการ

บอลวาล์วที่เชื่อมเต็มสามารถฝังโดยตรงได้หรือไม่?

ใช่ บอลวาล์วแบบเชื่อมเต็มที่เหมาะสมสามารถออกแบบเพื่อการฝังโดยตรงได้ อย่างไรก็ตาม ความเหมาะสมในการฝังศพโดยตรง-ควรได้รับการยืนยันจากการออกแบบของผู้ผลิต ระบบการเคลือบ การจัดเรียงส่วนต่อขยายก้าน และข้อกำหนดเฉพาะของโครงการ แทนที่จะสันนิษฐานจากชื่อวาล์วเพียงอย่างเดียว

มาตรฐานใดที่ใช้สำหรับบอลวาล์วเชื่อมใต้ดินทั้งหมด?

API 6D และ ISO 14313 เป็นมาตรฐานที่สำคัญสำหรับบอลวาล์วไปป์ไลน์ โครงการของจีนอาจระบุ GB/T 12237 สำหรับบอลวาล์วเหล็กและ GB/T 26480 สำหรับการตรวจสอบและทดสอบ มาตรฐานอื่นอาจใช้กับมิติ ปลายเชื่อม หน้าแปลน ตัวกระตุ้น และการติดตั้งท่อ

API 6D เหมือนกับ ISO 14313 หรือไม่

เป็นมาตรฐานวาล์วท่อที่เกี่ยวข้องอย่างใกล้ชิด แต่ไม่ควรถือว่าใช้แทนกันได้ ISO 14313:2025 ระบุว่าเป็นส่วนเสริม API 6D 25th Edition ด้วยข้อกำหนดเพิ่มเติม

A105 และ WCB แตกต่างกันอย่างไร?

ASTM A105 เป็นข้อกำหนดเหล็กกล้าคาร์บอนหลอมสำหรับส่วนประกอบที่มีความดัน- ในขณะที่ ASTM A216 WCB เป็นเกรดเหล็กกล้าคาร์บอนหล่อ เป็นข้อกำหนดเฉพาะของวัสดุที่แตกต่างกัน และไม่ควรระบุว่าเป็นวัสดุของตัวเครื่องที่เทียบเท่ากัน

วัสดุที่นั่งชนิดใดดีที่สุดสำหรับบอลวาล์วใต้ดิน

ไม่มีวัสดุที่นั่งที่ดีที่สุดเพียงชิ้นเดียว ที่นั่ง PTFE, PTFE, PEEK เสริมแรง, ไนลอน และโลหะอาจเหมาะสำหรับแรงดัน อุณหภูมิ และสภาวะปานกลางที่แตกต่างกัน ควรเลือกที่นั่งจากเงื่อนไขการให้บริการจริงและข้อกำหนดของโครงการ

ก้านขยายมีไว้ทำอะไร?

ก้านขยายช่วยให้วาล์วใต้ดินทำงานจากเหนือพื้นดินได้ ความยาวส่วนขยายที่ต้องการควรขึ้นอยู่กับระดับความสูงของเส้นกึ่งกลางวาล์ว ความลึกของการฝัง และการจัดการการปฏิบัติงาน

บอลวาล์วที่เชื่อมเต็มจำเป็นต้องมีห้องวาล์วหรือไม่?

ไม่จำเป็น. การฝังโดยตรงสามารถลดความจำเป็นในการใช้ห้องวาล์วขนาดใหญ่แบบธรรมดาได้ แต่การติดตั้งจริงยังต้องจัดให้มีการเข้าถึงที่เหมาะสมสำหรับการทำงาน การตรวจสอบ และการบำรุงรักษาก้าน ตัวกระตุ้น ท่อระบายน้ำ ช่องระบายอากาศ และส่วนประกอบอื่น ๆ ที่จำเป็น

บอลวาล์วแบบเชื่อมเต็มเหมาะสำหรับก๊าซธรรมชาติหรือไม่?

ใช่ บอลวาล์วแบบเชื่อมเต็มมักใช้สำหรับการแยกท่อก๊าซ ควรระบุวาล์วตามมาตรฐานท่อและวาล์วที่เกี่ยวข้อง ความดันและอุณหภูมิ วัสดุบ่าวาล์ว -ข้อกำหนดด้านความปลอดภัยจากอัคคีภัย การป้องกันการกัดกร่อน และข้อกำหนดของแอคชูเอเตอร์

บอลวาล์วใต้ดินสามารถใช้ควบคุมปริมาณได้หรือไม่?

โดยทั่วไปบอลวาล์วจะถูกเลือกสำหรับการแยกมากกว่าการควบคุมปริมาณอย่างต่อเนื่อง หากจำเป็นต้องมีการควบคุมการไหลอย่างสม่ำเสมอ ควรประเมินแรงดันตก ความเร็ว การสึกกร่อน และการออกแบบบ่าก่อนที่จะเลือกวาล์ว
