A วาล์วประตูลิ่มเป็นเกทวาล์วชนิดหนึ่ง ได้ชื่อมาจากข้อเท็จจริงที่ว่าพื้นผิวซีลของมันสร้างรูปทรงลิ่มโดยสัมพันธ์กับเส้นกึ่งกลางแนวตั้ง โดยทั่วไป มุมระหว่างพื้นผิวการซีลและเส้นกึ่งกลางแนวตั้งในวาล์วประตูรูปทรงลิ่ม-คือ 2 องศา 52', 3 องศา 30', 5 องศา , 8 องศา , 10 องศา ฯลฯ วาล์วประตูลิ่มแบ่งออกเป็นวาล์วประตูก้านเพิ่มขึ้นและวาล์วประตูก้านไม่เพิ่ม- เช่นเดียวกับวาล์วลิ่มประตู-ประตูเดี่ยวและ-คู่ วิธีการสั่งงานประกอบด้วยไฟฟ้า นิวแมติก แบบแมนนวล และ-ไฮดรอลิกแบบนิวแมติก วิธีการเชื่อมต่อประกอบด้วยประเภทหน้าแปลน รอย และเวเฟอร์
GNEE Group เป็นผู้จัดหาวาล์วให้กับกว่า 150 ประเทศและภูมิภาคทั่วโลก อุตสาหกรรม-วาล์วชั้นนำ –รับการสาธิตวันนี้!
พารามิเตอร์ทางเทคนิคของ Wedge Gate Valve
ช่วงขนาด:2″ ถึง 48″ (DN50-DN1200)
วัสดุ: สแตนเลส
ตัวเลือกการเชื่อมต่อ: หน้าแปลน, เกลียว (NPT, BSP), การเชื่อมชน, การเชื่อมซ็อกเก็ต
แรงดันใช้งาน:คลาส 150 ถึงคลาส 1500 (สูงสุด 2,500 psi / 172 บาร์)
อุณหภูมิในการทำงาน:-29 องศาถึง 425 องศา
ตัวเลือกการซีล:โลหะ-ถึง-โลหะ, ที่นั่งแบบยืดหยุ่น, กราไฟท์, PTFE
วิธีการผลิต:หล่อ, ปลอมแปลง, กลึง
สื่อที่ใช้บังคับ: น้ำ, น้ำมัน, แก๊ส, ไอน้ำ, ของเหลวเคมี
หลักการทำงานของวาล์วประตูลิ่ม
องค์ประกอบการเปิดและปิดของวาล์วประตูลิ่มคือประตูซึ่งมีทิศทางการเคลื่อนที่ตั้งฉากกับทิศทางของของไหล วาล์วประตูลิ่มสามารถเปิดได้สุดหรือปิดสุดเท่านั้น และไม่เหมาะสำหรับการควบคุมหรือควบคุมปริมาณ โดยทั่วไปแล้ว วาล์วประตูลิ่มจะเปิดและปิดโดยก้านวาล์วเลื่อนขึ้นและลงตามการหมุนของล้อเลื่อน มีสองประเภท: วาล์วประตูลิ่มก้านที่เพิ่มขึ้น และวาล์วประตูลิ่มก้านไม่เพิ่ม- ในวาล์วประตูลิ่มก้านที่เพิ่มขึ้น ก้านวาล์วจะเลื่อนขึ้นและลง ในขณะที่น็อตก้านวาล์วได้รับการแก้ไข ในวาล์วประตูลิ่มก้านวาล์วไม่เพิ่ม- ก้านวาล์วจะถูกยึดไว้ และน็อตก้านวาล์วจะเลื่อนขึ้นและลงเพื่อทำการเปิดและปิดให้เสร็จสมบูรณ์
คุณสมบัติโครงสร้างวาล์วประตูลิ่ม:
ประตูรูปทรงลิ่ม-: พื้นผิวการปิดผนึกของประตูจะสร้างมุมลิ่ม (โดยทั่วไปคือ 2 องศา 52′ ถึง 10 องศา ) โดยมีเส้นกึ่งกลางแนวตั้ง ทำให้เกิดโครงสร้างการปิดผนึกแบบสองทิศทาง ขึ้นอยู่กับความสามารถในการเปลี่ยนรูปของประตู แบ่งออกเป็น:
- ประตูบานเดี่ยวแบบแข็ง: การออกแบบลิ่มในตัว เหมาะสำหรับสื่อที่มีอุณหภูมิสูง- (เช่น ไอน้ำ) แต่มีการชดเชยข้อผิดพลาดในการตัดเฉือนน้อยกว่า
- ประตูยางยืด: ประตูมีร่องวงแหวนอยู่ตรงกลาง ซึ่งให้ความสามารถในการเปลี่ยนรูปได้อย่างยืดหยุ่นเพื่อชดเชยการเบี่ยงเบนมุมของพื้นผิวการปิดผนึก และป้องกันการติดขัดที่อุณหภูมิสูง-
- ประตูบานคู่: ประกอบด้วยประตู 2 ประตู ประตูหนึ่งอยู่ที่ด้านทางเข้าและอีกประตูหนึ่งอยู่ที่ด้านทางออก บานพับพร้อมกับแมนเดรลทรงกลม มีความสามารถในการปรับตัวอย่างมากต่อการเปลี่ยนแปลงของอุณหภูมิและลดการสึกหรอบนพื้นผิวซีล
ข้อดีด้านประสิทธิภาพของวาล์วประตูลิ่ม:
- ประสิทธิภาพการซีลสูง: การออกแบบมุมรูปทรงลิ่ม-ทำให้มั่นใจได้ว่าการซีลจะแน่นยิ่งขึ้นเมื่อมีแรงดันปานกลางสูงขึ้น สามารถทนต่อแรงกดดันตั้งแต่ 1.6-40 MPa เหมาะสำหรับการใช้งานที่มีแรงดันสูง (เช่น การกลั่นน้ำมันและน้ำมันนอกชายฝั่ง)
- ความต้านทานต่ออุณหภูมิสูง: ประตูที่ยืดหยุ่นและโครงสร้างประตูคู่-จะปรับให้เข้ากับความผันผวนของอุณหภูมิ ป้องกันการติดขัดที่เกิดจากการขยายตัวทางความร้อน (เช่น ในท่อส่งน้ำมันดิบที่มีอุณหภูมิสูง- ประตูที่ยืดหยุ่นจะชดเชยการเสียรูปของตัววาล์ว)
- ความต้านทานการไหลต่ำ: เส้นทางการไหลจะราบรื่นเมื่อเปิดเต็มที่ โดยมีค่าสัมประสิทธิ์ความต้านทานการไหลต่ำ ช่วยลดการสูญเสียพลังงาน
- อายุการใช้งานยาวนาน: ประตูจะออกจากบ่าวาล์วทันทีเมื่อเปิด ช่วยลดการสึกหรอบนพื้นผิวซีล พื้นผิวซีลโลหะผสมแข็งมีความแข็งสูง ทำให้ทนทานต่อการสึกหรอ-และการกัดกร่อน-
การใช้งาน:
- อุตสาหกรรมปิโตรเคมี: การควบคุมการขนส่งตัวกลาง เช่น น้ำมันดิบและก๊าซธรรมชาติ เช่น วาล์วประตู-อุณหภูมิสูงและแรงดันสูง-ในหน่วยกลั่นบรรยากาศและสุญญากาศของโรงกลั่นน้ำมัน
- อุตสาหกรรมพลังงาน: ใช้ในระบบ-อุณหภูมิสูงและแรงดันสูง- เช่น ท่อป้อนน้ำหม้อไอน้ำและท่อส่งไอน้ำ เพื่อให้แน่ใจว่าสื่อปิด-ได้อย่างน่าเชื่อถือ
- อุตสาหกรรมโลหการ: การจัดการโลหะหลอมเหลวหรือสารละลายที่อุณหภูมิสูง- วาล์วประตูแบบยืดหยุ่นจะชดเชยการเปลี่ยนรูปเนื่องจากความร้อนและป้องกันการรั่วซึม
- วิศวกรรมเทศบาล: เหมาะสำหรับ-ท่อแรงดันต่ำและมีเส้นผ่านศูนย์กลางขนาดใหญ่- (เช่น DN200 ขึ้นไป) ในโครงการประปาและบำบัดน้ำเสีย

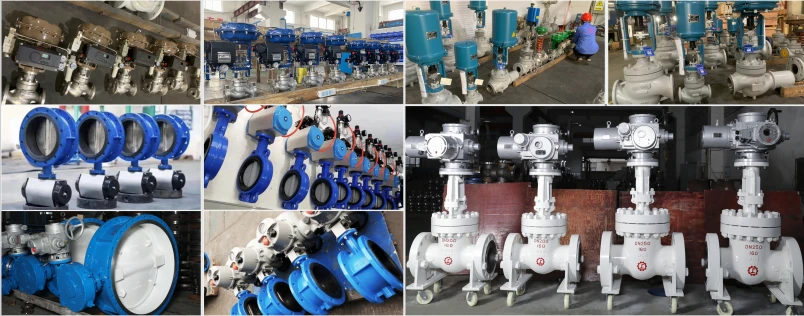

โรงงานลิ่มเกทวาล์ว
