วาล์วผีเสื้อแบบเชื่อมชนไฟฟ้า-s เหมาะสำหรับการเปิด ปิด หรือควบคุมสื่อในท่อที่ต้องการอุณหภูมิสูง แรงดันสูง ทนไฟ หรือเป็นฉนวน คุณสมบัติหลักของพวกเขามีดังนี้:

1. โครงสร้างที่กะทัดรัด ขนาดเล็ก น้ำหนักเบา การทำงานที่ยืดหยุ่น และใช้งานง่าย

2. การใช้โครงสร้างซีลแข็งเยื้องศูนย์-สามมิติหรือหลาย-ชั้น ทำให้วาล์วผีเสื้อแบบเชื่อมชนไฟฟ้า-ได้รับประสิทธิภาพการซีลที่เชื่อถือได้โดยไม่มีการรั่วไหลเป็นศูนย์

3. การออกแบบฟรีแบบแปลน- ทำให้การพันท่อและฉนวนง่ายขึ้นอย่างมาก และเพิ่มความสวยงาม

4. อุณหภูมิสูง แรงดันสูง ทนต่อการกัดกร่อน และทนต่อการสึกหรอ

GNEE Group เชี่ยวชาญด้านการผลิตวาล์วกรุณาติดต่อเราเพื่อรับภาพวาด

วาล์วผีเสื้อแบบเชื่อมชนไฟฟ้า-ใช้ขนาดการเชื่อมมาตรฐาน:

ขนาดการเชื่อม: GB1224; ANSI B16.25; ดิน2559
ความยาวโครงสร้าง: GB/T12221-1989; API609
การทดสอบแรงดัน: GB/T13927-1992; API598

ก้นไฟฟ้า-แอคทูเอเตอร์วาล์วปีกผีเสื้อแบบเชื่อม

1. แหล่งจ่ายไฟ: มอเตอร์เป็นไฟฟ้ากระแสสลับสาม- เฟส, 380V (660V, 440V หรือ 220V สำหรับการสั่งซื้อพิเศษ), 50Hz (60Hz สำหรับการสั่งซื้อพิเศษ) แรงดันไฟฟ้าของสายควบคุม 220V/50Hz (60Hz สำหรับการสั่งซื้อพิเศษ) รีโมทควบคุมแรงดันไฟฟ้า 24VDC.

2. อุณหภูมิแวดล้อม: -20-+60 องศา (-60-+80 องศาสำหรับการสั่งซื้อพิเศษ)

3. ความชื้นสัมพัทธ์: น้อยกว่าหรือเท่ากับ 90% (ที่ 25 องศา)

4. ประเภทมาตรฐานและกลางแจ้งใช้สำหรับสถานที่ที่ไม่มีสารไวไฟ/ระเบิด และไม่-มีฤทธิ์กัดกร่อน ผลิตภัณฑ์ป้องกันการระเบิด-มีจำหน่ายในประเภท dⅠ และ dⅡBT4 dⅠ เหมาะสำหรับงานที่ไม่-ทำเหมืองในเหมืองถ่านหิน dⅡBT4 เหมาะสำหรับโรงงานและเหมาะสำหรับก๊าซผสมที่ระเบิดได้ของกลุ่ม Class IIA และ IIB, T1-T4

5. ระดับการป้องกัน: ประเภทการป้องกันกลางแจ้งและการระเบิด-คือ IP55 (มี IP67 ให้เลือก). 6. เวลาทำงาน: 10 นาที (สามารถปรับแต่ง 30 นาทีได้)

วาล์วผีเสื้อเชื่อมชนไฟฟ้า - พารามิเตอร์ทางเทคนิคหลัก

เส้นผ่านศูนย์กลางที่กำหนด	DN(มิลลิเมตร)	50-700
ความดันที่กำหนด	PN(เมปาสคาล)	0.6	1.0	1.6	2.5	4.0
ทดสอบความดัน Ps(MPa)	การทดสอบความแข็งแกร่ง	0.9	1.5	2.4	3.75	6.0
	การทดสอบการปิดผนึก	0.66	1.1	1.76	2.75	4.4
	การทดสอบความหนาแน่นของแก๊ส	0.6	0.6	0.6	0.6	0.6
สื่อที่เกี่ยวข้อง	น้ำ ไอน้ำ น้ำมัน กรดกัดกร่อน ฯลฯ
อุณหภูมิที่ใช้งานได้	WCB :-29 องศา -425 องศา SS:-40 องศา -600 องศา

วัสดุส่วนประกอบหลักของวาล์วปีกผีเสื้อเชื่อมแบบก้นไฟฟ้า -

ชื่อชิ้นส่วน	วัสดุ
ตัววาล์ว	เหล็กหล่อ, สแตนเลส, โครเมียม - เหล็กโมลิบดีนัม และวัสดุพิเศษ
แผ่นดิสก์ผีเสื้อ	เหล็กหล่อ, โลหะผสมเหล็ก (ฮาร์ด - ชุบโครเมียม), สแตนเลส, โครเมียม - เหล็กโมลิบดีนัม และวัสดุพิเศษ
แหวนซีล	สแตนเลส, การขัดถู - วัสดุที่ทนทาน
ก้านวาล์ว	2Cr13, 1Cr13 สแตนเลส, โครเมียม - เหล็กโมลิบดีนัม
การบรรจุ	กราไฟท์ที่มีความยืดหยุ่น

ขนาดหลักของวาล์วปีกผีเสื้อเชื่อมชนไฟฟ้า-

ความดันที่กำหนด PN0.6MPa
เส้นผ่านศูนย์กลางที่กำหนด		มิติภายนอก (ค่าอ้างอิง)							น้ำหนักอ้างอิง (กก.)
มม	นิ้ว	L	D	d	H	H1	L1	L2	น้ำหนักอ้างอิง (กก.)
600	24	390	636	602	499	1280	570	660	450
700	28	430	726	692	566	1480	750	550	660
800	32	470	826	792	632	1608	750	550	780
900	36	510	926	892	693	1857	750	550	820
1000	40	550	1028	992	757	2038	900	750	1460
1200	48	630	1228	1192	851	2237	1000	925	1590
1400	56	710	1428	1392	876	2411	1000	925	2185
1600	64	790	1628	1592	1095	2756	1000	925	3210
1800	72	870	1828	1792	1214	3093	1100	980	4090
2000	80	950	2028	1992	1332	3355	1100	980	5610

ความดันที่กำหนด PN1.0MPa
เส้นผ่านศูนย์กลางที่กำหนด		มิติภายนอก (ค่าอ้างอิง)							น้ำหนักอ้างอิง (กก.)
มม	นิ้ว	L	D	d	H	H1	A	B	น้ำหนักอ้างอิง (กก.)
600	24	390	636	602	499	1280	570	660	465
700	28	430	726	692	566	1480	750	550	680
800	32	470	826	792	632	1608	750	550	810
900	36	510	926	892	693	1857	750	550	860
1000	40	550	1028	992	757	2038	900	750	1625
1200	48	630	1228	1192	851	2237	1000	925	1770
1400	56	710	1428	1392	876	2411	1000	925	2426
1600	64	790	1628	1592	1095	2756	1000	925	3560
1800	72	870	1828	1792	1214	3093	1100	980	4545
2000	80	950	2028	1992	1332	3355	1100	980	6230

ความดันที่กำหนด PN1.6MPa
เส้นผ่านศูนย์กลางที่กำหนด		มิติภายนอก (ค่าอ้างอิง)							น้ำหนักอ้างอิง (กก.)
มม	นิ้ว	L	D	d	H	H1	A	B	น้ำหนักอ้างอิง (กก.)
80	3	180	90	78	90	356	180	200	27
100	4	190	110	96	100	375	180	200	34
125	5	200	135	121	113	401	180	200	41
150	6	210	161	146	130	450	270	280	43
200	8	230	222	202	205	545	400	425	81
250	10	250	278	254	235	630	400	425	102
300	12	270	330	303	275	715	450	560	132
350	14	290	382	351	309	817	450	560	164
400	16	310	432	398	346	923	535	580	193
450	18	330	484	450	932	1059	535	580	238
500	20	350	535	501	427	1126	535	580	302
600	24	390	636	602	509	1369	570	660	457
700	28	430	726	692	572	1492	750	550	810
800	32	470	826	792	638	1622	750	550	1093
900	36	510	926	892	700	1924	750	550	1410
1000	40	550	1028	992	765	2054	900	750	1870
1200	48	630	1228	1192	860	2259	1000	925	2082
1400	56	710	1428	1392	986	2610	1000	925	2850
1600	64	790	1628	1592	1106	2856	1000	925	4235
1800	72	870	1828	1792	1226	3121	1100	980	5346
2000	80	950	2028	1992	1345	3385	1100	980	7328

ความดันที่กำหนด PN2.5MPa
เส้นผ่านศูนย์กลางที่กำหนด		มิติภายนอก (ค่าอ้างอิง)							น้ำหนักอ้างอิง (กก.)
มม	นิ้ว	L	D	d	H	H1	A	B	น้ำหนักอ้างอิง (กก.)
80	3	180	90	78	90	356	180	200	38
100	4	190	110	96	106	387	180	200	40
125	5	200	135	121	122	413	180	200	60
150	6	210	161	146	136	459	270	280	65
200	8	230	222	202	215	585	400	425	85
250	10	250	278	254	247	649	400	425	135
300	12	270	330	303	288	771	450	560	175
350	14	290	382	351	333	929	450	560	195
400	16	310	432	398	359	993	535	580	295
450	18	330	484	450	405	1053	535	580	350
500	20	350	535	501	444	1245	535	580	510
600	24	390	636	602	521	1750	570	660	625
700	28	430	726	692	586	1519	750	550	925
800	32	470	826	792	659	1659	750	550	1260
900	36	510	926	892	720	1829	750	550	1790
1000	40	550	1028	992	780	1949	900	750	1940
1200	48	630	1228	1192	889	2243	1000	925	2810
1400	56	710	1428	1392	1000	2462	1000	925	3500

ความดันที่กำหนด PN4.0MPa
เส้นผ่านศูนย์กลางที่กำหนด		มิติภายนอก (ค่าอ้างอิง)							น้ำหนักอ้างอิง (กก.)
มม	นิ้ว	L	D	d	H	H1	A	B	น้ำหนักอ้างอิง (กก.)
80	3	180	90	78	108	430	180	200	39
100	4	190	110	96	108	392	180	200	50
125	5	200	135	120	120	414	180	200	75
150	6	210	161	145	135	494	270	280	100
200	8	230	222	200	202	578	400	425	135
250	10	250	278	252	235	673	400	425	190
300	12	270	330	301	280	793	450	560	240
350	14	290	382	351	315	921	450	560	320
400	16	310	432	398	355	1021	535	580	450
450	18	330	484	448	370	1143	535	580	500
500	20	350	535	495	420	1192	535	580	560
600	24	390	636	595	490	1327	570	660	720

โรงงานผลิตวาล์วปีกผีเสื้อเชื่อมก้นไฟฟ้า-

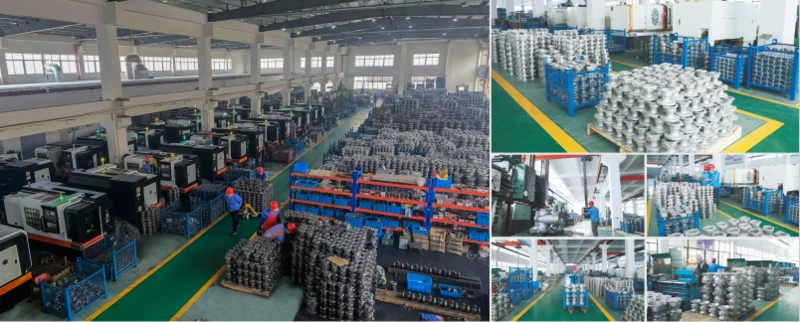

Electric Butt-Welding Butterfly Valve workshop

GNEE Group เป็นเจ้าของอุปกรณ์การผลิตและทดสอบวาล์วหลายร้อยรายการ และให้บริการวาล์วที่ปรับแต่งตามความต้องการ-ส่งภาพวาดของคุณมาให้เราและเราจะปรับแต่ง-ให้เหมาะกับคุณ‌
