วาล์วผีเสื้อเวเฟอร์ไฟฟ้าคืออะไร

วาล์วผีเสื้อเวเฟอร์ไฟฟ้าเป็นวาล์วอุตสาหกรรมที่มีโครงสร้างการเชื่อมต่อแบบเวเฟอร์- ซึ่งประกอบด้วยตัววาล์ว แผ่นผีเสื้อ ส่วนประกอบการซีล และแอคชูเอเตอร์ไฟฟ้า รับสัญญาณจากระบบควบคุมเพื่อขับเคลื่อนแผ่นผีเสื้อให้หมุน 90 องศา เพื่อให้เกิดการควบคุมการไหลหรือปิด-ตัวกลางในท่อ เหมาะสำหรับระบบท่ออุตสาหกรรมที่มีอุณหภูมิปานกลาง น้อยกว่าหรือเท่ากับ 300 องศา และความดันปกติ 0.1 MPa

อุปกรณ์นี้ใช้การออกแบบโครงสร้างแผ่นเหล็กเชื่อมแผ่นผีเสื้อเส้นกึ่งกลาง- ซึ่งมีโครงสร้างที่กะทัดรัด น้ำหนักเบา และต้านทานการไหลต่ำ และรองรับการปิดผนึกแบบสองทิศทาง การใช้งานครอบคลุมระบบการผลิตในอุตสาหกรรมต่างๆ เช่น วัสดุก่อสร้าง โลหะวิทยา เหมืองแร่ และพลังงาน ซึ่งมีบทบาทสำคัญในการบำบัดก๊าซไอเสีย วิศวกรรมการระบายอากาศ และ-การควบคุมก๊าซฝุ่น

GNEE Group เชี่ยวชาญด้านการผลิตวาล์วกรุณาติดต่อเราเพื่อรับภาพวาด

ข้อมูลจำเพาะของวาล์วผีเสื้อเวเฟอร์ไฟฟ้า

แรงดันใช้งานสูงสุด: 16 บาร์

อุณหภูมิในการทำงานสูงสุด: -20 องศาถึง +200 องศา

ตัว : เหล็กกล้าคาร์บอน A216 WCB

จานเบรก: สเตนเลส CF8M + PTFE (PFA)

ที่นั่ง: PTFE

สเปเซอร์ยางยืด: ยางซิลิโคน

บุชชิ่ง: สแตนเลส + PTFE

ต่อม: สแตนเลส 304

ก้าน: สแตนเลส 410

สปริง Belleville: สแตนเลส 304

วงแหวนวี-: PTFE

สลักเกลียวหกเหลี่ยม: สเตนเลส 304

คุณสมบัติโครงสร้างวาล์วผีเสื้อเวเฟอร์ไฟฟ้า

แคลมป์-ในการเชื่อมต่อ: วาล์วจะถูกยึดโดยตรงระหว่างหน้าแปลนท่อที่ปลายทั้งสองข้าง ทำให้ไม่ต้องใช้ปะเก็นหน้าแปลนเพิ่มเติม ซึ่งช่วยเพิ่มประสิทธิภาพในการติดตั้งได้ถึง 40% เมื่อเทียบกับวาล์วแบบหน้าแปลน โครงสร้างที่กะทัดรัดทำให้เหมาะสำหรับการใช้งานที่มีระยะห่างระหว่างท่อสั้นหรือพื้นที่จำกัด (เช่น เพลาท่อในอาคารและห้องโดยสารเรือ)

เส้นผ่านศูนย์กลางที่กำหนด: ครอบคลุม DN40-DN1200; แรงดันใช้งานสูงสุด: 1.6MPa (รุ่นซีลแข็งบางรุ่นสามารถเข้าถึง 4.0MPa)

แอคชูเอเตอร์ไฟฟ้า:
วิธีการขับเคลื่อน: รองรับอินพุตพลังงานหลายช่องรวมถึง AC220V และ DC24V แผ่นปีกผีเสื้อขับเคลื่อนด้วยมอเตอร์ โดยมีระยะเวลาการทำงานที่ปรับได้ 5-60 วินาที

ความแม่นยำในการควบคุม: แอคชูเอเตอร์อัจฉริยะมีอินพุต/เอาต์พุตสัญญาณ 4-20mA ช่วยให้สามารถปรับสัดส่วนได้และมีความแม่นยำในการควบคุมที่ ±1% ตอบสนองความต้องการด้านการควบคุมการไหลของอุตสาหกรรม เช่น เคมีภัณฑ์ชั้นดีและยา

ฟังก์ชั่นเพิ่มเติม: ตัวเลือกกลไกการทำงานแบบแมนนวล การป้องกันความร้อนเกิน การป้องกันโอเวอร์โหลด และอุปกรณ์ป้อนกลับตำแหน่ง รองรับการล็อกอัตโนมัติ-เต็มจังหวะ-เพื่อความปลอดภัยในการปฏิบัติงาน

แผ่นผีเสื้อและโครงสร้างการปิดผนึก

ประเภทซีลแบบอ่อน: ใช้ยางไนไตรล์ ยางฟลูออโร หรือวงแหวนซีล PTFE เพื่อให้ได้ระดับการซีล ANSI Class VI เหมาะสำหรับน้ำ อากาศ และตัวกลางอื่นๆ ที่อุณหภูมิปกติ (-20 องศา ~200 องศา ) โดยมีอัตราการรั่วไหลน้อยกว่าหรือเท่ากับ 0.1%

ประเภทซีลแบบแข็ง: พื้นผิวซีลแบบแผ่นปีกผีเสื้อนั้นหุ้มด้วยโลหะผสมแข็งที่มีโคบอลต์- และบ่าวาล์วทำจากสแตนเลสหรือโลหะผสมแข็ง ให้ความต้านทานการสึกหรอและทนต่ออุณหภูมิสูง- (น้อยกว่าหรือเท่ากับ 650 องศา ) เหมาะสำหรับไอน้ำ น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนเล็กน้อย

การออกแบบเยื้องศูนย์สามเท่า: บางรุ่น (เช่น D973H) ใช้โครงสร้างเยื้องศูนย์สามมิติ- ทำให้เปิดและปิดได้อย่างไม่มีแรงเสียดทานระหว่างแผ่นปีกผีเสื้อและบ่าวาล์ว โดยมีอายุการใช้งานเกิน 100,000 รอบ

ข้อดีด้านประสิทธิภาพของวาล์วผีเสื้อเวเฟอร์ไฟฟ้า

ความต้านทานของไหลต่ำ

ความหนาของแผ่นผีเสื้อเพียง 1/10 ของเส้นผ่านศูนย์กลางท่อ เมื่อเปิดเต็มที่ ค่าสัมประสิทธิ์ความต้านทานการไหล (ζ) จะน้อยกว่าหรือเท่ากับ 0.3 ซึ่งต่ำกว่าวาล์วประตูถึง 97% ซึ่งช่วยลดการใช้พลังงานในการสูบได้อย่างมาก โดยเฉพาะอย่างยิ่งเหมาะสำหรับท่อขนาดเส้นผ่านศูนย์กลางใหญ่-

การเปิดและปิดอย่างรวดเร็ว

การเปิดและปิดสามารถทำได้ด้วยการหมุน 90 องศา โดยมีเวลาดำเนินการน้อยกว่าหรือเท่ากับ 0.5 วินาที ซึ่งเป็นไปตามข้อกำหนดการตอบสนองอย่างรวดเร็วของระบบป้องกันอัคคีภัย การปิดฉุกเฉิน-สถานการณ์การปิดเครื่อง ฯลฯ

การกัดกร่อนและทนต่ออุณหภูมิสูง

วัสดุตัววาล์วประกอบด้วยเหล็กกล้าไร้สนิม 316L, Hastelloy หรือวัสดุบุ F46- ปรับให้เข้ากับสภาพแวดล้อมที่มีการกัดกร่อนของกรดแก่ ด่างแก่ และคลอไรด์ไอออนได้ รุ่นซีลแข็งมีความต้านทานอุณหภูมิสูงสุด 650 องศา ตรงตามข้อกำหนดการควบคุมท่อส่งไอน้ำหลักในโรงไฟฟ้าพลังความร้อน

ประหยัดพลังงานและอายุการใช้งานยาวนาน

ไดรฟ์ไฟฟ้าใช้พลังงานเฉพาะในระหว่างการเปิดและปิด ลดต้นทุนการดำเนินงานลง 60% เมื่อเทียบกับบอลวาล์วไฟฟ้า การออกแบบแบบโมดูลาร์ทำให้สามารถเปลี่ยนชิ้นส่วนที่มีช่องโหว่ เช่น วงแหวนซีลและแผ่นผีเสื้อได้อย่างรวดเร็ว โดยมีอายุการใช้งานเกิน 100,000 รอบ

การประยุกต์ใช้วาล์วผีเสื้อเวเฟอร์ไฟฟ้า

การใช้งานเทศบาลและอาคาร

การควบคุมการไหลของน้ำเข้าและออกในระบบประปาและโรงบำบัดน้ำเสีย ทนทานต่อการกัดกร่อนของคลอไรด์ไอออน ด้วยประสิทธิภาพการปิดผนึกที่ตรงตามมาตรฐาน IP68 ควบคุมการไหลเวียนของน้ำร้อนและน้ำเย็นในระบบปรับอากาศ โดยมีความแม่นยำในการควบคุมความแตกต่างของอุณหภูมิ ±0.5 องศา

การควบคุมกระบวนการทางอุตสาหกรรม

อุตสาหกรรมไฟฟ้า: การควบคุมการไหลของระบบป้อนน้ำหม้อไอน้ำเพื่อป้องกันค้อนน้ำ ปิดอย่างรวดเร็ว-การไหลของน้ำหมุนเวียนเพื่อป้องกันการกลับตัวของปั๊ม

อุตสาหกรรมเคมี: การควบคุมการไหลของก๊าซไอเสียในท่อตัวสร้างตัวเร่งปฏิกิริยาแตกตัวเร่งปฏิกิริยา ทนทานต่ออุณหภูมิสูง 650 องศา และการกัดกร่อน SO₂

อุตสาหกรรมโลหะวิทยา: การควบคุมการไหลของท่อส่งก๊าซเตาถลุงเหล็ก ทนต่อแรงดัน 1.6MPa และการเสียดสีของฝุ่น

อุตสาหกรรมเบาและอุตสาหกรรมอาหาร

การขนส่งสื่อที่สะอาด เช่น เครื่องดื่มและผลิตภัณฑ์จากนม บ่าวาล์ว EPDM หรือ PTFE ไม่มี-การปนเปื้อนและเป็นไปตามข้อกำหนดการรับรองของ FDA ควบคุมการไหลของเยื่อกระดาษในโรงงานกระดาษ ทนทานต่อสารกัดกร่อนเล็กน้อย

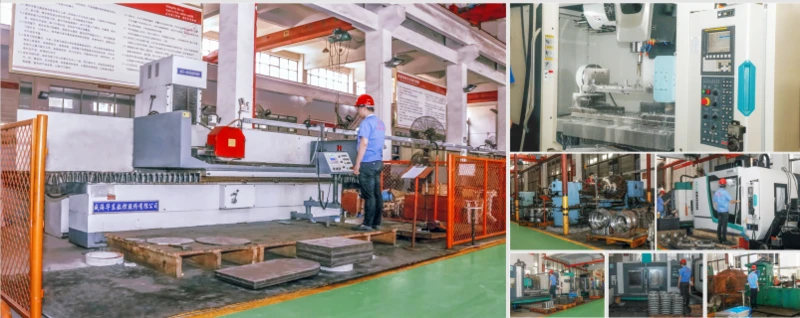

โรงงานวาล์วผีเสื้อเวเฟอร์ไฟฟ้า

GNEE Group เป็นเจ้าของอุปกรณ์การผลิตและทดสอบวาล์วหลายร้อยรายการ และให้บริการวาล์วที่ปรับแต่งตามความต้องการ-ส่งภาพวาดของคุณมาให้เราและเราจะปรับแต่ง-ให้เหมาะกับคุณ‌
