A บอลวาล์วรองแหนบเป็นวาล์วชนิดหนึ่งที่ใช้ลูกบอลหมุนเป็นองค์ประกอบควบคุมหลัก การไหลของตัวกลางถูกควบคุมโดยการสัมผัสหรือการแยกตัวของลูกบอลและบ่าวาล์ว ชื่อ "trunnion" หมายถึงโครงสร้างเพลารองรับที่อยู่ทั้งสองด้านของลูกบอล การออกแบบนี้ให้ข้อได้เปรียบที่ไม่เหมือนใครในด้านแรงดันสูง- เส้นผ่านศูนย์กลางขนาดใหญ่- และสภาวะการทำงานที่ซับซ้อน ทำให้เป็นอุปกรณ์ชิ้นสำคัญในด้านการควบคุมของเหลวทางอุตสาหกรรมจีนี กรุ๊ปมีบอลวาล์วรองแหนบที่ออกแบบเอง-โปรดส่งภาพวาดของคุณมาให้เราเพื่อขอคำปรึกษา.

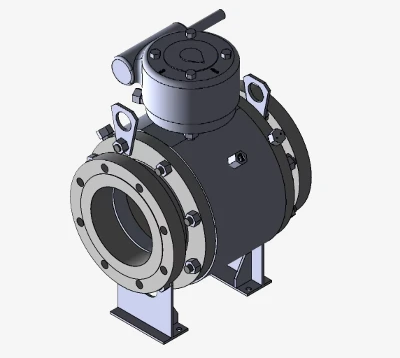

ภาพวาดบอลวาล์วรองแหนบแบบกำหนดเองสำหรับลูกค้าสหรัฐอาหรับเอมิเรตส์
การออกแบบบอลวาล์วรองแหนบและส่วนประกอบหลัก
การออกแบบโครงสร้างของบอลวาล์วชนิดรองแหนบที่นำเข้า-นั้นเกี่ยวข้องกับ "ความเสถียร" และ "การปิดผนึก" ส่วนประกอบหลัก ได้แก่ บอล รองแหนบ บ่าวาล์ว ก้านวาล์ว และตัววาล์ว:
- บอล: พื้นผิวของบอลถูกกลึงด้วยรูเจาะทะลุ- วงกลม ซึ่งมีเส้นผ่านศูนย์กลางตรงกับเส้นผ่านศูนย์กลางด้านในของท่อ ทำให้มีความต้านทานของของไหลน้อยที่สุดเมื่อเปิดจนสุด โดยทั่วไปลูกบอลจะทำจากสแตนเลส เหล็กคาร์บอน หรือโลหะผสมที่ทนต่อการกัดกร่อน-เพื่อให้เหมาะกับความต้องการของสื่อที่แตกต่างกัน
- Truncuse: เพลารองรับ (trunnions) ที่อยู่ในตำแหน่งสมมาตรบนทั้งสองด้านของลูกบอลเชื่อมต่อกับตัววาล์วผ่านตลับลูกปืน ทำให้เกิดเป็นโครงสร้างคงที่ Trunnion ไม่เพียงแต่จำกัดการเคลื่อนที่ตามแนวแกนของลูกบอลเท่านั้น แต่ยังช่วยลดแรงบิดในการทำงานผ่านการรองรับที่แข็งแกร่ง ช่วยให้วาล์วเปิดและปิดได้ง่ายแม้ภายใต้แรงดันสูง
- บ่าวาล์ว: บ่าวาล์วใช้สปริง-การออกแบบที่รับน้ำหนัก ซึ่งจะชดเชยการสึกหรอโดยอัตโนมัติและรักษาแรงดันในการซีล รุ่นระดับไฮเอนด์-บางรุ่นมีพอร์ตหล่อลื่นรอบๆ บ่าวาล์ว ช่วยให้ฉีดสารหล่อลื่นเพื่อลดแรงเสียดทานระหว่างการปิดและยืดอายุการใช้งาน
- ก้านวาล์ว: ก้านวาล์วเชื่อมต่อกับรองแหนบผ่านกุญแจ เพื่อส่งแรงบิดในการหมุนจากชุดขับเคลื่อน (แบบแมนนวล ระบบนิวแมติก หรือไฟฟ้า) ซีลก้านวาล์วใช้โครงสร้างกล่องบรรจุที่มีสปริง-ออกแบบให้โหลด เพื่อป้องกันการรั่วไหลของตัวกลางได้อย่างมีประสิทธิภาพ
- ตัววาล์ว: โดยปกติแล้วตัววาล์วจะเป็นโครงสร้างแบบหล่อหรือปลอมแปลงชิ้นเดียว- โดยมีวัสดุที่เข้ากันกับลูกบอลเพื่อให้แน่ใจว่าจะต้านทานแรงดันได้ การออกแบบช่องการไหลภายในได้รับการปรับปรุงเพื่อลดความปั่นป่วนของของเหลวและลดแรงดันตกคร่อม
ข้อดีด้านประสิทธิภาพ
การปรับตัวแรงดันสูง
บอลวาล์วแบบสามส่วนสามารถทนต่อคลาส 1500 (25MPa) และพิกัดแรงดันที่สูงกว่าได้ เหมาะสำหรับสถานการณ์แรงดันสูง- เช่น โรงงานสกัดน้ำมันและก๊าซและการกลั่นน้ำมัน ตัววาล์วถูกหลอม และการออกแบบความหนาของผนังเป็นไปตามมาตรฐาน ASME B16.34 จึงมั่นใจได้ถึงความแข็งแรงของโครงสร้าง
ช่วงอุณหภูมิกว้าง
วัสดุตัววาล์วสามารถเลือกได้จากเหล็กกล้าคาร์บอน (WCB) เหล็กกล้าไครโอเจนิก (LCC) หรือโลหะผสมที่มีอุณหภูมิสูง- (อินโคเนล) ปรับให้เข้ากับสภาพแวดล้อมที่มีอุณหภูมิสูงตั้งแต่ -196 องศาถึง 600 องศา ตัวอย่างเช่น ในเทอร์มินัลรับ LNG บอลวาล์วรองแหนบทางเข้าไครโอเจนิกสามารถทำงานได้อย่างเสถียรที่ -162 องศา
ทนต่อการสึกหรอและอายุการใช้งานยาวนาน
พื้นผิวลูกบอลเคลือบด้วยโลหะผสมแข็ง (เช่น Stellite 6) ซึ่งมีความแข็ง HRC 60 ขึ้นไป ต้านทานการกัดกร่อนของตัวกลางได้อย่างมีประสิทธิภาพ ในสื่อที่มีอนุภาคของแข็ง (เช่น สารละลายถ่านหินและสารละลายแร่) อายุการใช้งานของมันสามารถอยู่ที่ 3-5 เท่าของบอลวาล์วลอย
เปิดและปิดอย่างรวดเร็วโดยมีการรั่วซึมต่ำ
การเปิดและปิดสามารถทำได้ด้วยการหมุน 90 องศา และเวลาตอบสนองน้อยกว่า 5 วินาที ผ่านการทดสอบการทนไฟ API 607 หรือ API 6FA และรักษาการปิดผนึกแม้ภายใต้สภาวะที่เกิดเพลิงไหม้ โดยมีอัตราการรั่วไหลน้อยกว่า 10 ppm
การใช้งาน
อุตสาหกรรมน้ำมันและก๊าซ
ใช้สำหรับ-ปิดแรงดันสูง-และควบคุมการไหลในอุปกรณ์หลุมผลิต ท่อส่งน้ำมัน และหน่วยกลั่น ตัวอย่างเช่น ในการพัฒนาน้ำมันและก๊าซในทะเลลึก- บอลวาล์วรองแหนบที่นำเข้าสามารถทนต่อแรงดันสูงและตัวกลางที่มีฤทธิ์กัดกร่อนบนพื้นทะเลได้
อุตสาหกรรมเคมี
เหมาะสำหรับการลำเลียงตัวกลางที่มีฤทธิ์กัดกร่อนสูง (เช่น กรดซัลฟิวริกและคลอร์-อัลคาไล) วัสดุตัววาล์วสามารถเลือกได้จาก Hastelloy (C-276) หรือโลหะผสมไทเทเนียม และบ่าวาล์วใช้ซีลคอมโพสิต PTFE+กราไฟท์
พลังงานและความร้อน
ในหน่วยพลังงานความร้อนวิกฤตยิ่งยวด บอลวาล์วรองแหนบที่นำเข้าจะถูกใช้สำหรับการแยกท่อไอน้ำ โดยมีความต้านทานอุณหภูมิสูงถึง 600 องศา และพิกัดแรงดันสูงถึงคลาส 2500
การบำบัดน้ำ
ใช้ในการแยกเกลือออกจากน้ำทะเล การบำบัดน้ำเสีย และการใช้งานอื่นๆ ตัววาล์วทำจากสเตนเลสดูเพล็กซ์ (2205) ซึ่งทนทานต่อการกัดกร่อนของคลอไรด์ไอออนได้ดีเยี่ยม
จีนี่บอลวาล์วรองแหนบเหมาะสำหรับท่อต่างๆและอุณหภูมิสูงติดต่อเราสำหรับบอลวาล์วรองแหนบแบบกำหนดเอง.
