วาล์วผีเสื้อหน้าแปลนไฟฟ้า

วาล์วผีเสื้อหน้าแปลนไฟฟ้าเป็นวาล์วอุตสาหกรรมที่รวมแอคชูเอเตอร์ไฟฟ้าเข้ากับวาล์วผีเสื้อเชื่อมต่อแบบแปลน โดยจะใช้พลังงานไฟฟ้าในการเปิดและปิดตัวกลางในท่อ ควบคุมการไหล หรือเปลี่ยนทิศทางการไหล โดยมีโครงสร้างที่กะทัดรัด การเปิดและปิดที่รวดเร็ว และระบบอัตโนมัติระดับสูง และมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมปิโตรเลียม เคมี ไฟฟ้า น้ำประปาและการระบายน้ำ อาหาร และยา

GNEE Group เชี่ยวชาญในการจัดหาวาล์ว รวมถึงวาล์วด้วยการรับรองมาตรฐาน ISO 9001 และ API 6D แบบคู่มีอัตราความล้มเหลวต่ำกว่าค่าเฉลี่ยอุตสาหกรรมถึง 75%!

วาล์วผีเสื้อหน้าแปลนไฟฟ้า พารามิเตอร์ทางเทคนิค

ช่วงขนาด: DN50-DN600
ช่วงความดัน: PN10-PN25
สิ้นสุดการเชื่อมต่อ: หน้าแปลน
วัสดุ: สแตนเลส เหล็กคาร์บอน หรือเหล็กหล่อ
ซีล: EPDM, NBR, FKM
การออกแบบวาล์ว: วาล์วผีเสื้อหน้าแปลนไฟฟ้า
ตัวต่อตัว: ISO 5752/EN 558
สิ้นสุดการเชื่อมต่อ: ISO 7005-1/ASME B16.5
การทดสอบและตรวจสอบ: ISO 5208, API 598
สื่อที่เหมาะสม: น้ำ, แก๊ส, น้ำมัน, ของเหลวที่มีฤทธิ์กัดกร่อน

วาล์วผีเสื้อหน้าแปลนไฟฟ้าโครงสร้างและหลักการทำงาน

องค์ประกอบโครงสร้าง

ซีลแบบอ่อน: ทำจากวัสดุ เช่น ยางไนไตรล์ ยางฟลูออโร และ PTFE เหมาะสำหรับอุณหภูมิปกติ ความดันต่ำ และตัวกลางไร้อนุภาค- ให้ประสิทธิภาพการซีลที่ดีเยี่ยม (ไม่มีการรั่วไหล)

ซีลแบบแข็ง: พื้นผิวซีลบ่าวาล์วและแผ่นผีเสื้อทำจากสแตนเลสที่มีความแข็งต่างกัน (เช่น การเชื่อมโลหะผสมแข็งที่มีโคบอลต์-) ทนทานต่ออุณหภูมิสูง แรงดันสูง และการสึกหรอ เหมาะสำหรับไอน้ำ -ก๊าซอุณหภูมิสูง และสภาพการทำงานอื่นๆ

ตัววาล์ว: ใช้การออกแบบการเชื่อมต่อแบบแปลนโดยมีหน้าแปลนที่ปลายทั้งสองข้าง เชื่อมต่อโดยตรงกับหน้าแปลนท่อด้วยสลักเกลียว ทำให้มั่นใจในการติดตั้งที่ปลอดภัยและถอดแยกชิ้นส่วนได้ง่าย

Butterfly Plate: แผ่นกลมบางที่หมุน 0 องศา -90 องศารอบๆ เพลาวาล์วเพื่อเปิดและปิด เมื่อเปิดจนสุด แผ่นผีเสื้อจะขนานกับแกนท่อ เมื่อปิดสนิท จะปิดกั้นการไหลของสื่อในแนวตั้ง

แอคทูเอเตอร์ไฟฟ้า: ประกอบด้วยมอเตอร์ ตัวลด วงจรควบคุม ฯลฯ รับสัญญาณไฟฟ้า (เช่น 4-20mA DC, 1-5V DC) หรือสัญญาณสวิตช์เพื่อขับเคลื่อนก้านวาล์วและแผ่นปีกผีเสื้อเพื่อหมุน

ส่วนประกอบการปิดผนึก:

โครงสร้างเยื้องศูนย์สามเท่า: บางรุ่น (เช่น วาล์วปีกผีเสื้อซีลแข็ง-หน้าแปลนไฟฟ้า) ใช้การออกแบบเยื้องศูนย์กลางสามมิติ- ซึ่งช่วยลดการเสียดสีบนพื้นผิวซีลระหว่างการเปิดและปิด ยืดอายุการใช้งาน และให้-ฟังก์ชันล็อคตัวเองที่จะขันให้แน่นเมื่อวาล์วปิด

หลักการทำงาน

กระบวนการเปิดและปิด: หลังจากรับสัญญาณแล้ว แอคชูเอเตอร์ไฟฟ้าจะขับเคลื่อนก้านวาล์วให้หมุน ทำให้แผ่นปีกผีเสื้อหมุนภายในระยะ 90 องศา เมื่อเปิดเต็มที่ ความต้านทานการไหลปานกลางจะต่ำ เมื่อปิดสนิท ก็จะปิดสนิท-

ฟังก์ชั่นการควบคุม: ด้วยการป้อนสัญญาณอะนาล็อก (เช่น 4-20mA) สามารถควบคุมการเปิดแผ่นปีกผีเสื้อ (0-90 องศา) ได้อย่างแม่นยำ ทำให้สามารถปรับพารามิเตอร์ได้อย่างต่อเนื่อง เช่น อัตราการไหลและความดัน

การซีลแบบสองทิศทาง: บางรุ่นรองรับการไหลของตัวกลางแบบสองทิศทาง และการติดตั้งไม่ได้ถูกจำกัดโดยทิศทางการไหล

วาล์วปีกผีเสื้อแบบไฟฟ้า:

โครงสร้างกะทัดรัด การติดตั้งที่ยืดหยุ่น

การออกแบบการเชื่อมต่อแบบแปลนทำให้ระยะห่างของท่อสั้นลง ประหยัดพื้นที่ เหมาะอย่างยิ่งสำหรับการติดตั้งที่ความสูงหรือในท่อร้อยสายที่ซ่อนอยู่

ขนาดเล็ก น้ำหนักเบา เคลื่อนย้ายและติดตั้งได้ง่าย และรองรับการติดตั้งหลายตำแหน่ง- (เช่น แนวนอน แนวตั้ง)

การเปิดและปิดอย่างรวดเร็ว ประหยัดแรงงาน-

การหมุนแผ่นปีกผีเสื้อ 90 องศาจะทำให้การเปิดหรือปิดสมบูรณ์โดยใช้เวลาดำเนินการสั้น (โดยทั่วไปคือ 15-60 วินาที) แรงบิดในการทำงานต่ำ ช่วยประหยัดแรงงานและพลังงาน

ประสิทธิภาพการปิดผนึกที่ดีเยี่ยม

วาล์วซีลแบบอ่อน-สามารถรับระดับการรั่วไหลได้สูงถึง API 609 Class V หรือ VI ภายใต้สภาวะแรงดันต่ำ- ซึ่งเข้าใกล้ระดับการซีลของบอลวาล์ว

วาล์วซีลแบบแข็ง-รักษาการซีลที่ดีแม้ภายใต้อุณหภูมิสูงและความดันสูง ผ่านการซีลแบบแข็งที่เป็นโลหะและโครงสร้างการชดเชยแบบยืดหยุ่น

ความต้านทานการกัดกร่อนที่แข็งแกร่ง

วัสดุตัววาล์วประกอบด้วยสเตนเลสสตีลและซับในฟลูออโรเรซิ่น วัสดุซีลจะถูกเลือกตามคุณสมบัติทางเคมีของตัวกลาง ซึ่งสามารถปรับให้เข้ากับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนต่างๆ เช่น น้ำ น้ำมัน สารละลายกรดและด่าง และตัวกลางเกรดอาหาร-

การควบคุมอัตโนมัติที่สะดวก

รองรับการควบคุมแบบรวมศูนย์จากระยะไกลหรือ-การทำงานด้วยตนเองบนไซต์งาน (ผ่านกลไกแบบพวงมาลัย) สามารถผสานรวมกับ DCS, PLC และระบบอัตโนมัติอื่นๆ เพื่อการจัดการอัจฉริยะ

บางรุ่นมีโมดูลควบคุมอัจฉริยะ ซึ่งรองรับการสื่อสารแบบบัส (เช่น Modbus และ Profibus) เพื่อการเก็บข้อมูลและการวินิจฉัยข้อผิดพลาดที่ง่ายดาย

การใช้งานวาล์วปีกผีเสื้อแบบไฟฟ้า

อุตสาหกรรมปิโตรเคมี

ควบคุมการไหลของของเหลวที่มีฤทธิ์กัดกร่อนหรือหนืด เช่น สารละลายกรดและด่าง และตัวทำละลายอินทรีย์

ใช้ที่ทางเข้าและทางออกของอุปกรณ์ เช่น เครื่องปฏิกรณ์และถังเก็บ เพื่อให้เกิดการควบคุมการไหลที่แม่นยำหรือการปิดเครื่องฉุกเฉิน-

พลังงานและพลังงาน

ควบคุมการไหลของตัวกลาง เช่น ไอน้ำและน้ำหล่อเย็น เพื่อให้มั่นใจถึงการทำงานของอุปกรณ์ เช่น หม้อไอน้ำและกังหันไอน้ำอย่างมีเสถียรภาพ

ในการผลิตพลังงานนิวเคลียร์ใช้ในระบบทำความเย็นของเครื่องปฏิกรณ์นิวเคลียร์เพื่อควบคุมการทำงานของปั๊มนิวเคลียร์

การประปา การระบายน้ำ และการคุ้มครองสิ่งแวดล้อม

ควบคุมการไหลของน้ำหรือปิดสื่อในโรงบำบัดน้ำเสียและการประปา

ควบคุมการไหลของฝุ่น-ก๊าซที่ภาระหนักหรืออากาศเย็นและร้อนในงานวิศวกรรมสิ่งแวดล้อม

อาหารและยา

ใช้การออกแบบที่ถูกสุขลักษณะ (เช่น ซับใน PTFE) เพื่อให้มั่นใจว่าสื่อไม่มีการปนเปื้อนและเป็นไปตามมาตรฐาน GMP

ใช้สำหรับควบคุมของไหลในการแปรรูปอาหาร ยา และอุตสาหกรรมอื่นๆ

โลหะวิทยาและการต่อเรือ

ใช้ในอุตสาหกรรมโลหะเพื่อควบคุมอัตราการไหลของไอน้ำอุณหภูมิสูง- ก๊าซไอเสีย และตัวกลางอื่นๆ

ใช้ในระบบท่อของเรือเพื่อควบคุมพารามิเตอร์ของของไหล ปรับให้เข้ากับพื้นที่-สภาพแวดล้อมที่จำกัด

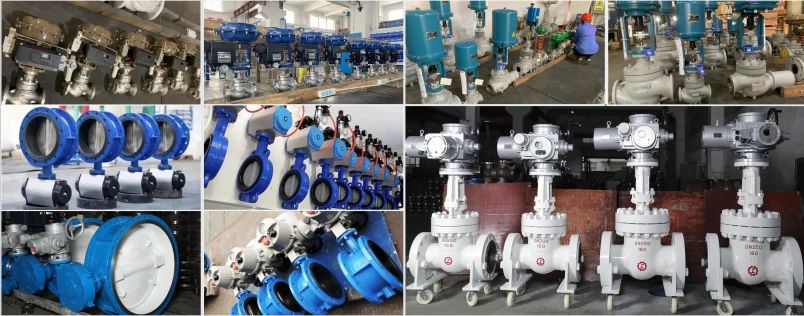

โรงงานวาล์วผีเสื้อหน้าแปลนไฟฟ้า
