บอลวาล์วแรงดันสูงคงที่-

บอลวาล์วยึดอยู่กับที่แรงดันสูง-เป็นวาล์วอุตสาหกรรมที่เป็นไปตามมาตรฐานอเมริกัน (ANSI/JIS) ซึ่งใช้ในอุตสาหกรรมปิโตรเลียมและเคมีเป็นหลัก ความดันระบุมีตั้งแต่ 1.0 ถึง 32.0 MPa และช่วงอุณหภูมิในการทำงานคือ -196 องศา ถึง 540 องศา รองรับวิธีการเชื่อมต่อที่หลากหลาย รวมถึงหน้าแปลนและคอเชื่อม และสามารถขับเคลื่อนด้วยตนเอง ด้วยระบบนิวแมติก หรือด้วยระบบไฟฟ้า

วาล์วเหล่านี้มีโครงสร้างบอลคงที่ พร้อมซีลที่นั่งที่ทำจากวัสดุ เช่น PTFE ประสิทธิภาพการซีลจะเพิ่มขึ้นตามแรงกดของตัวกลาง และมีค่าสัมประสิทธิ์แรงเสียดทานต่ำและแรงบิดในการทำงานต่ำ ทางเดินของลูกบอลมีความราบรื่นเพื่อลดการสะสมของสื่อ วัสดุตัววาล์วประกอบด้วย WCB สเตนเลส และโลหะผสมไททาเนียม ทำให้เหมาะสำหรับน้ำ ไอน้ำ น้ำมัน และสารที่มีฤทธิ์กัดกร่อน มีความต้านทานของเหลวต่ำ สามารถเปิดและปิดได้อย่างรวดเร็วด้วยการหมุน 90 องศา รองรับการรวมการควบคุมอัตโนมัติ และผสมผสานความทนทานต่อแรงดันสูง-เข้ากับความสามารถในการปรับตัวให้เข้ากับสถานการณ์ต่างๆ

ขณะนี้ GNEE Group กำลังจัดหาวาล์วให้กับอุตสาหกรรมเคมี สิ่งที่ต้อง-อ่านสำหรับบริษัทเคมีภัณฑ์!รับส่วนลดทันที 20% สำหรับวาล์วต้านทานการกัดกร่อน- – สบายใจเรื่องการรั่วไหล!

บอลวาล์วแรงดันสูงคงที่-พารามิเตอร์ทางเทคนิค

ความดันที่กำหนดหรือระดับความดัน: PN1.0-32.0MPa, ANSI CLASS 150-900, JIS10-20K
เส้นผ่านศูนย์กลางหรือส่วนที่กำหนด: DN6-900, NPS 1/4-36
วิธีการเชื่อมต่อ: หน้าแปลน, การเชื่อมชน, เกลียว, การเชื่อมซ็อกเก็ต ฯลฯ
อุณหภูมิที่ใช้งานได้: -196 องศา -540 องศา
วิธีการกระตุ้น: แบบแมนนวล, ระบบขับเคลื่อนเฟืองตัวหนอน, นิวแมติก, ไฟฟ้า, ไฮดรอลิก, นิวเมติก-ไฮดรอลิก, อิเล็กโทร-ไฮดรอลิก
วัสดุตัววาล์ว: WCB, ZG1Cr18Ni9Ti, ZG1Cr18Ni12Mo2Ti, CF8(304), CF3(304L), CF8M(316), CF3M(316L), Ti สามารถเลือกวัสดุที่แตกต่างกันเพื่อให้เหมาะกับตัวกลางต่างๆ เช่น น้ำ ไอน้ำ น้ำมัน กรดไนตริก กรดอะซิติก ตัวกลางออกซิไดซ์ และยูเรีย

หลักการทำงานของบอลวาล์วแรงดันสูงคงที่-

สถานะเปิด: รูทะลุ-ของลูกบอลอยู่ในแนวเดียวกับท่อ ช่วยให้ตัวกลางไหลอย่างอิสระและมีความต้านทานการไหลน้อยที่สุด

สถานะปิด: ลูกบอลหมุน 90 องศา รูทะลุ-ตั้งฉากกับท่อ ขัดขวางการไหลของตัวกลาง

กลไกการปิดผนึก:

เบาะลอย: บ่าวาล์วสามารถปิดผนึกได้สองทิศทางโดยการรวมสปริงพรีโหลดและแรงดันปานกลางเข้าด้วยกัน ทำให้ลูกบอลแน่น

ซีลโลหะ: การใช้การพ่นโลหะผสมแข็งหรือการเจียรด้วยความแม่นยำ HVOF ด้วยความเร็วเหนือเสียงของ HVOF ทำให้พื้นผิวการซีลมีความแข็งสูงและทนทานต่อการสึกหรอ โดยถึงระดับการซีลที่รั่วไหลเป็นศูนย์-

การระบายแรงดันอัตโนมัติ: เมื่อความดันในช่องเพิ่มขึ้นผิดปกติ บ่าวาล์วจะถอยกลับและหลุดออกจากลูกบอล ซึ่งจะระบายแรงดันโดยอัตโนมัติเพื่อปกป้องระบบ

บอลวาล์วแรงดันสูงคงที่-กระบวนการผลิต

เครื่องจักรลูก:

วิธีการตีขึ้นรูป: ขึ้นรูปโดยการตัดและให้ความร้อนเหล็กกลมหรือแผ่นเหล็กสเตนเลสขึ้นรูป ส่งผลให้ใช้วัสดุได้สูงและมีความแข็งแรงสูงเมื่อเทียบกับการหล่อ

วิธีการปั่น: การใช้เทคโนโลยีการปั่นโลหะ การใช้วัสดุถึง 80%~90% เวลาในการประมวลผลสั้นเพียง 1~5 นาที และความแข็งแรงของวัสดุเป็นสองเท่า

การรักษาพื้นผิวซีล:

การเคลือบแข็งพิเศษ-: พื้นผิวซีลลูกบอลและเบาะนั่งเคลือบด้วยโลหะผสมแข็งที่เคลือบ HVOF- (เช่น ทังสเตนคาร์ไบด์) ทำให้มีความแข็ง HRC 70 หรือสูงกว่า ซึ่งช่วยเพิ่มความต้านทานการสึกหรอได้อย่างมาก

การเจียรที่แม่นยำ: กระบวนการขัดทำให้แน่ใจได้ว่ามีความพอดีระหว่างลูกบอลและพื้นผิวซีลเบาะ ทำให้เกิดการซีลรั่ว-เป็นศูนย์

โครงสร้างตัววาล์ว:

การออกแบบส่วนการตีขึ้นรูปสามส่วนแบบอินทิกรัล: เหมาะสำหรับสภาวะที่มีอุณหภูมิสูงและ- แรงดันสูง หลีกเลี่ยงข้อบกพร่องในการหล่อ และรับประกันความแข็งแรงของโครงสร้าง

โครงสร้างที่ทนไฟและป้องกันไฟฟ้าสถิต-: ติดตั้งวงแหวนซีลกันไฟและช่องต่อสายดินแบบคงที่เพื่อป้องกันความเสี่ยงจากไฟไหม้หรือการระเบิด

คุณลักษณะหลักของบอลวาล์วแรงดันสูงคงที่-

• ความสามารถในการปรับให้เข้ากับแรงดันสูง: วาล์วคลาส 2500 สามารถทนต่อสภาพแวดล้อมแรงดันสูงพิเศษ- เบาะนั่งใช้ลูกปืน Trunnion เพื่อรองรับ กระจายแรงดันของเหลว และลดแรงบิดในการทำงาน
• ความน่าเชื่อถือในการปิดผนึก: การออกแบบการปิดผนึกแบบคู่ (เช่น ที่นั่งแบบลอยซีลแข็ง-ด้านการไหลด้านบนและด้านล่าง) ช่วยให้มั่นใจได้ว่าจะมีการปิดผนึกแม้ว่าด้านใดด้านหนึ่งจะล้มเหลวก็ตาม
• อายุการใช้งานยาวนาน: โครงสร้างซีลแข็ง-มีความต้านทานการสึกหรอสูง เหมาะสำหรับตัวกลางที่มีอนุภาค (เช่น โคลน) หรือสถานการณ์การเปิดและปิดความถี่สูง-
• การออกแบบความปลอดภัย:
• การสกัดกั้นและการคายประจุแบบคู่: บ่าวาล์วต้นน้ำและปลายน้ำจะตัดสื่ออย่างอิสระ สารตกค้างในช่องกลางสามารถระบายออกทางวาล์วระบายได้
• การป้องกันการเป่าก้านวาล์ว: การออกแบบบริเวณไหล่ป้องกันไม่ให้ก้านวาล์วถูกเป่าออกในระหว่างที่มีแรงดันเพิ่มขึ้นผิดปกติ
• ใช้งานง่าย: รองรับวิธีการขับเคลื่อนหลายวิธี รวมถึงการเชื่อมต่อแบบแมนนวล ไฟฟ้า นิวแมติก หรือนิวแมติก-เพื่อให้เป็นไปตามข้อกำหนดการควบคุมอัตโนมัติ

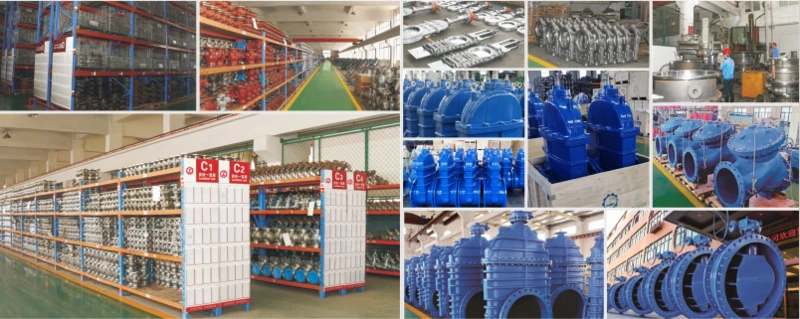

โรงงานบอลวาล์วแรงดันสูงคงที่-

เครื่องมือเปรียบเทียบประสิทธิภาพของวาล์ว: ป้อนพารามิเตอร์และแนะนำรุ่นที่ดีที่สุดโดยอัตโนมัติ!
