วาล์วประตูแบน

A วาล์วประตูแบนเป็นวาล์วชนิดทั่วไป หลักการทำงานของมันเกี่ยวข้องกับการควบคุมการไหลของของไหลโดยการยกและลดประตู โดยเฉพาะอย่างยิ่ง เมื่อจำเป็นต้องเปิดวาล์ว ก้านวาล์วจะเลื่อนประตูขึ้นด้านบน เปิดทางผ่านของของเหลว และปล่อยให้ของไหลไหล เมื่อจำเป็นต้องปิดวาล์ว ก้านวาล์วจะเคลื่อนลงด้านล่าง ทำให้ประตูเลื่อนลงมาและปิดกั้นทางเดินของของเหลว จึงป้องกันไม่ให้ของเหลวไหลผ่าน

วาล์วประตูเรียบส่วนใหญ่ประกอบด้วยตัววาล์ว บ่าวาล์ว ประตู ก้านวาล์ว และกลไกการส่งกำลัง ตัววาล์วเป็นส่วนหลักของวาล์วและมักทำจากเหล็กหล่อ เหล็กคาร์บอน หรือวัสดุที่คล้ายกัน มีความแข็งแรงและความแข็งแกร่งเพียงพอที่จะทนต่อแรงดันของเหลว บ่าวาล์วเป็นส่วนประกอบสำคัญสำหรับการซีลวาล์ว และโดยทั่วไปจะทำจากวัสดุคุณภาพสูง-เพื่อรับประกันประสิทธิภาพการซีล

ประตูเป็นองค์ประกอบสำคัญในการควบคุมการไหลของของไหล ซึ่งมักทำจากเหล็กหล่อ เหล็กคาร์บอน หรือวัสดุที่คล้ายกัน และมีรูปทรงสี่เหลี่ยมผืนผ้า การเคลื่อนไหวขึ้น-และ-ลงจะควบคุมการไหล ก้านวาล์วเชื่อมต่อกับกลไกการส่งกำลังและประตู และโดยทั่วไปจะทำจากวัสดุที่ทนต่อการกัดกร่อน- เช่น สแตนเลส

GNE Group เชี่ยวชาญในการผลิตวาล์วประตูเรียบดาวน์โหลดตารางเปรียบเทียบประสิทธิภาพของวาล์วเพื่อเลือกรุ่นที่เหมาะสมที่สุด!

คุณสมบัติของวาล์วประตูแบบแบน:

1. บ่าวาล์วใช้ซีลโอริง- และโครงสร้างบ่าวาล์วแบบลอยตัวที่ขันแน่นล่วงหน้า- เพื่อให้มั่นใจว่ามีการซีลสองทิศทางที่ทางเข้าและทางออก นอกจากนี้ แรงบิดในการเปิดและปิดของโครงสร้างนี้มีเพียงครึ่งหนึ่งของวาล์วธรรมดา ทำให้สามารถเปิดและปิดได้ง่าย

2. เมื่อเปิดเต็มที่ เส้นทางการไหลจะเรียบและตรง โดยมีความต้านทานการไหลต่ำมากและไม่มีการสูญเสียแรงดัน ช่วยให้ทำความสะอาดท่อได้ง่ายด้วยก้อนเศษผ้า

3. การใช้โครงสร้างการปิดผนึกด้วยตนเอง- ทำให้ไม่ต้องปรับเปลี่ยนบ่อยๆ การเปิดและปิดทำได้ง่ายมาก และประสิทธิภาพการปิดผนึกก็เชื่อถือได้ โครงสร้างการฉีดจาระบีซีลเสริมที่กล่องบรรจุช่วยให้มั่นใจถึงประสิทธิภาพการซีลที่เชื่อถือได้อย่างแน่นอน บรรลุการรั่วไหลเป็นศูนย์อย่างแท้จริง แก้ปัญหาทั่วไปเรื่องการรั่วไหลภายนอกบริเวณการบรรจุวาล์วทั่วไป

4. วาล์วประตูเรียบจะปล่อยแรงดันสูงออกจากช่องภายในโดยอัตโนมัติเมื่อปิด ทำให้มั่นใจในการทำงานที่ปลอดภัย

5. โครงสร้างที่ปิดสนิทให้การปกป้องที่ดีเยี่ยมและเหมาะสำหรับทุก-สภาพอากาศ

พารามิเตอร์ทางเทคนิคของวาล์วประตูแบน

การใช้งานของวาล์วประตูแบบแบน:

1. (คลาส 150~900/PN1.0~16.0MPa อุณหภูมิการทำงาน -29~121 องศา) ท่อส่งน้ำมันและก๊าซธรรมชาติ วาล์วประตูเรียบที่มีรูนำการไหลยังอำนวยความสะดวกในการทำความสะอาดท่ออีกด้วย

2. ท่อส่งน้ำมันสำเร็จรูปและอุปกรณ์จัดเก็บ

3. อุปกรณ์หลุมผลิตน้ำมันและก๊าซธรรมชาติ ได้แก่ วาล์วสำหรับหลุมผลิต

4. ท่อส่งสื่อที่มีอนุภาคแขวนลอย

5. ท่อส่งก๊าซในเมือง

6. โครงการประปา.

ข้อดีของวาล์วประตูแบบแบน:

• ความต้านทานการไหลต่ำ ความต้านทานการไหลของวาล์วที่ไม่จำกัด-นั้นคล้ายคลึงกับของท่อเจาะแบบสั้น-
• วาล์วประตูเรียบที่มีรูนำทางการไหลสามารถนำมาใช้โดยตรงในการทำความสะอาดท่อด้วยพิกท่อ
• เนื่องจากเกทเลื่อนบนพื้นผิวบ่าวาล์วทั้งสอง วาล์วเกทแบบเรียบจึงเหมาะสำหรับสื่อที่มีอนุภาคแขวนลอย พื้นผิวการปิดผนึกของวาล์วประตูแบบแบนนั้นถูกวางตำแหน่งโดยอัตโนมัติ
• พื้นผิวการปิดผนึกบ่าวาล์วจะไม่ได้รับความเสียหายจากการเสียรูปเนื่องจากความร้อนของตัววาล์ว นอกจากนี้ แม้ว่าวาล์วจะปิดในสภาวะเย็น การยืดตัวด้วยความร้อนของก้านวาล์วจะไม่ทำให้พื้นผิวซีลทำงานหนักเกินไป
• ขณะเดียวกัน เมื่อปิดวาล์ว วาล์วประตูเรียบที่ไม่มีรูนำทางไม่จำเป็นต้องใช้ความแม่นยำสูงในตำแหน่งปิดของประตู ดังนั้นตำแหน่งการเปิดและปิดของวาล์วประตูไฟฟ้าแบบแบนจึงสามารถควบคุมได้ด้วยจังหวะ

ข้อเสียของวาล์วประตูแบบแบน

• เมื่อความดันปานกลางต่ำ แรงปิดผนึกของพื้นผิวการปิดผนึกโลหะไม่เพียงพอที่จะบรรลุการปิดผนึกที่น่าพอใจ
• ในทางกลับกัน เมื่อความดันปานกลางสูง หากพื้นผิวซีลไม่ได้รับการหล่อลื่นโดยตัวกลางของระบบหรือตัวกลางภายนอก การเปิดและปิดบ่อยครั้งอาจทำให้พื้นผิวซีลสึกหรอมากเกินไป
• ข้อเสียอีกประการหนึ่งคือประตูทรงกลมซึ่งเคลื่อนที่ไปทางด้านข้างในช่องการไหลแบบวงกลม จะไวต่อการควบคุมการไหลเมื่ออยู่ที่ 50% ของตำแหน่งปิดของวาล์วเท่านั้น ยิ่งไปกว่านั้น ประตูจะสั่นสะเทือนอย่างรุนแรงเมื่อตัดกระแสตัวกลางที่มีความเร็วสูง-และ{3}}ความหนาแน่นสูงออกไป
• หากบ่าวาล์วถูกทำให้เป็นช่องเปิดรูปตัว V- และถูกนำทางไปยังเกตอย่างใกล้ชิด ก็สามารถใช้เพื่อควบคุมปริมาณได้เช่นกัน

หลักการเลือกวาล์วประตูแบบเรียบ

1. สำหรับท่อส่งน้ำมันและก๊าซธรรมชาติ ให้เลือกวาล์วประตูเรียบแบบเกตเดี่ยว-หรือ-คู่ หากจำเป็นต้องทำความสะอาดท่อ ให้เลือกวาล์วประตูเรียบแบบเกตเดี่ยว-หรือ-เกตคู่ที่มีช่องนำทางและการออกแบบก้านยกสูง

2. สำหรับท่อส่งน้ำมันที่ผ่านการกลั่นและอุปกรณ์จัดเก็บ ให้เลือกวาล์วประตูเรียบแบบเกตเดี่ยว-หรือ-แบบคู่โดยไม่มีปากนำทาง

3. สำหรับการติดตั้งหลุมผลิตน้ำมันและก๊าซธรรมชาติ ให้เลือกวาล์วประตูเรียบแบบประตูเดียว-หรือ-ประตูคู่ที่มีเบาะลอยและปากนำทาง และการออกแบบก้านไม่- ส่วนใหญ่เป็นมาตรฐาน API 16A โดยมีระดับความดัน API 2000, API 3000, API 5000, API 10000, API 15000 และ API 20000

4. สำหรับท่อที่มีตัวกลางอนุภาคแขวนลอย ให้เลือกวาล์วประตูแบนชนิดมีด-

5. สำหรับท่อส่งก๊าซในเมือง ให้เลือก-ประตูเดียวหรือประตูคู่-นุ่ม-ซีลวาล์วประตูแบนก้านที่เพิ่มขึ้น

6. สำหรับโครงการประปาในเมือง ควรเลือกวาล์วประตูบานเดี่ยว-หรือประตูคู่-แบบแผ่นเรียบที่ไม่มีรูนำทางและมีก้านเปลือย

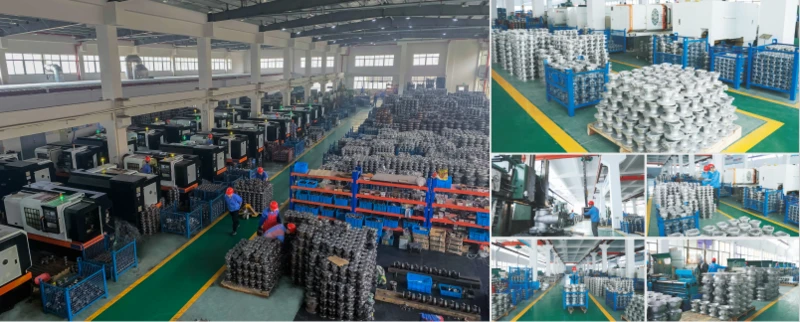

โรงงานวาล์วประตูแบน
