วาล์วประตูอุณหภูมิต่ำ

วาล์วประตูไครโอเจนิกเป็นวาล์วอุตสาหกรรมที่ออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิต่ำเป็นพิเศษ- หน้าที่หลักของพวกเขาคือการตัดออกอย่างสมบูรณ์หรือปล่อยให้สื่อไปป์ไลน์ไหลผ่านการยกและลดแนวตั้งของประตู เหมาะสำหรับระบบลำเลียงตัวกลางแช่แข็ง เช่น ก๊าซธรรมชาติเหลว (LNG) ออกซิเจนเหลว ไนโตรเจนเหลว และไฮโดรเจนเหลว (อุณหภูมิในการทำงานปกติจะอยู่ระหว่าง -40 องศา ถึง -196 องศา )

GNEE Group เชี่ยวชาญในการจัดหาวาล์วให้กับกว่า 150 ประเทศและภูมิภาคทั่วโลกส่วนลดการซื้อแบบกลุ่ม: สั่งซื้อขั้นต่ำ 3 หน่วย ลด 20% จากราคาต่อหน่วย!

โครงสร้างวาล์วประตูไครโอเจนิกและหลักการทำงาน

การออกแบบส่วนประกอบการเปิดและปิด

ประตูของวาล์วประตูไครโอเจนิกจะเคลื่อนที่ตั้งฉากกับทิศทางของของไหล เกทจะเคลื่อนที่เป็นเส้นตรง (วาล์วเกทก้านที่เพิ่มขึ้น) หรือหมุน (ไม่ใช่-วาล์วเกทก้านที่เพิ่มขึ้น) ผ่านทางก้านวาล์ว โดยทั่วไปประตูจะใช้โครงสร้างพื้นผิว-รูปลิ่มหรือขนาน-การปิดผนึก-:

ประตูลิ่ม: พื้นผิวการปิดผนึกจะสร้างมุมลิ่ม (ปกติคือ 50 องศา ซึ่งอาจปรับเป็น 2 องศา 52′ ในสภาวะการแช่แข็ง) สามารถแบ่งออกเป็น-ประตูเดียว ประตูคู่- และประตูยืดหยุ่น (ชดเชยความเบี่ยงเบนของการตัดเฉือนผ่านการเสียรูปเล็กน้อย)

ประตูขนาน: พื้นผิวปิดผนึกขนานกัน แบ่งออกเป็นโครงสร้างประตูเดียว-และประตูคู่- และเหมาะสำหรับการใช้งานที่ต้องการประสิทธิภาพการปิดผนึกที่สูงมาก

กลไกการปิดผนึก

การซีลตัวเอง-: แรงดันปานกลางในการแช่แข็งจะกดเกตกับบ่าวาล์วเพื่อให้เกิดการซีล เหมาะสำหรับงานที่มีแรงดันสูง

การบังคับซีล: แรงภายนอก (เช่น วงล้อหมุนหรือแอคชูเอเตอร์ไฟฟ้า) กดเกตเข้ากับบ่าวาล์วอย่างแน่นหนา เพื่อให้แน่ใจว่าการซีลที่เชื่อถือได้ที่อุณหภูมิแช่แข็ง

พารามิเตอร์ทางเทคนิคของวาล์วประตูอุณหภูมิต่ำ-

• ช่วงอุณหภูมิ: -196 องศาถึง +80 องศา (มีอุณหภูมิต่ำกว่า)
• ช่วงขนาด: NPS 1/2" ถึง 52" (DN15 ถึง DN1300)
• ระดับความดัน: ASME CLASS 150 ถึง 2500 (PN16 ถึง PN420)
• วัสดุของตัวเครื่อง: สแตนเลส (CF8, CF8M, CF3, CF3M), วัสดุปลอมแปลง
• วัสดุตกแต่ง: สเตนเลสสตีลอุณหภูมิต่ำ-, โลหะผสมพิเศษ
• มาตรฐานการออกแบบ: BS6364, เชลล์ SPE 77/200, API 603, ASME B16.34
• การเชื่อมต่อสิ้นสุด: หน้ายก (RF), ก้น-รอยเชื่อม (BW), แหวน- ข้อต่อแบบ (RTJ)
• การทำงาน: แบบแมนนวล, นิวเมติก, ไฟฟ้า, ไฮดรอลิก
• คุณสมบัติพิเศษ: ฝากระโปรงขยาย,-การออกแบบที่ปลอดภัย, การบรรจุแบบปล่อยมลพิษต่ำ, อุปกรณ์ป้องกัน-ไฟฟ้าสถิต

การทดสอบแรงดันวาล์วประตูอุณหภูมิต่ำ-

ข้อดีของวาล์วประตูไครโอเจนิก:

ความต้านทานต่อความเย็นจัด

สามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมที่ต่ำถึง -196 องศา (อุณหภูมิไนโตรเจนเหลว) หรือต่ำกว่านั้นด้วยซ้ำ วัสดุดังกล่าวได้รับการบำบัดด้วยความเย็นจัดและการทดสอบแรงกระแทกเพื่อป้องกันการเปราะ

ประสิทธิภาพการปิดผนึก

พื้นผิวการซีลไม่เสียรูปง่ายที่อุณหภูมิต่ำ เมื่อรวมกับการออกแบบประตูแบบยืดหยุ่น จะช่วยป้องกันการรั่วไหลของสื่อได้อย่างมีประสิทธิภาพและรับประกันความปลอดภัย

ความต้านทานของเหลวต่ำ

เมื่อประตูเปิดจนสุด ช่องจะไม่มีสิ่งกีดขวางโดยสิ้นเชิง ส่งผลให้มีความต้านทานการไหลปานกลางต่ำ ทำให้เหมาะสำหรับการขนส่งที่มีอัตราการ-ไหล-สูง

โครงสร้างที่กะทัดรัดและระบบอัตโนมัติ

ปรับให้เหมาะสมสำหรับสภาวะการทำงานที่อุณหภูมิต่ำ- โดยมีขนาดเล็กและน้ำหนักเบา ทำให้ติดตั้งง่าย รองรับการควบคุมระยะไกลและการปรับอัตโนมัติ ปรับให้เข้ากับความต้องการอัจฉริยะ

การใช้งานวาล์วประตูไครโอเจนิกส์

วิศวกรรมแอลเอ็นจี

ควบคุมการขนส่งก๊าซธรรมชาติเหลวให้คงที่ที่อุณหภูมิ -162 องศา เพื่อป้องกันอุบัติเหตุด้านความปลอดภัยที่เกิดจากการรั่วไหล

อุตสาหกรรมเคมี

เอทิลีน โพรพิลีน และหน่วยแคร็กไครโอเจนิกอื่นๆ สามารถปรับให้เข้ากับตัวกลางที่มีฤทธิ์กัดกร่อนและสภาพแวดล้อมที่มีอุณหภูมิต่ำ-

แพลตฟอร์มนอกชายฝั่ง

ท่อใต้ทะเลและหน่วยจัดเก็บและขนถ่ายการผลิตแบบลอยตัว (FPSO) ต้านทานการกัดกร่อนของน้ำทะเลและการกระแทกด้วยความเย็นจัด

การบินและอวกาศ

ระบบส่งกำลังขับเคลื่อนจรวด ช่วยให้มั่นใจได้ถึงการตัดตัวกลางไครโอเจนิกที่เชื่อถือได้

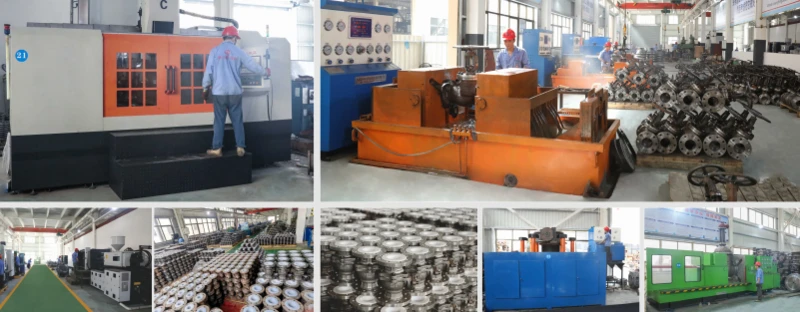

โรงงานผลิตวาล์วประตูไครโอเจนิกส์

ดาวน์โหลดตารางเปรียบเทียบประสิทธิภาพของวาล์วเพื่อเลือกรุ่นที่ดีที่สุดได้อย่างง่ายดาย!
